Двигатель 283MT — Магнето в сборе

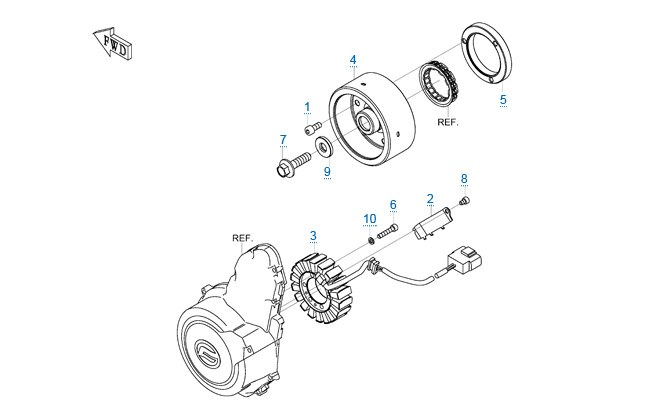

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 ×3 | Винт M8x18 | 0110-090009-00001 | 46 ₽ | у поставщика 47 шт | ||
| 1 ×3 |  | Винт с шестигранной головкой Вес 0.011 кг | 0110-090009-0020 | 31 ₽ | у поставщика 52 шт | |

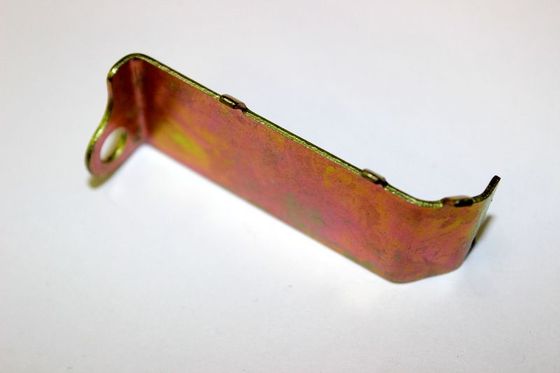

| 2 |  | Кронштейн Вес 0.015 кг | 0700-030001-00001 | 46 ₽ | у поставщика 3 шт | |
| 2 |  | Пластина Вес 0.015 кг | 0700-030001 | 13 ₽ | у поставщика 9 шт | |

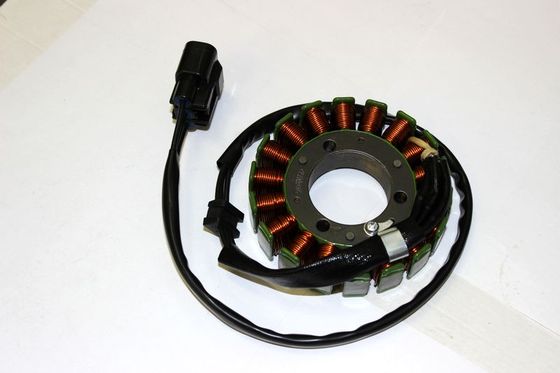

| 3 |  | Статор магнето Вес 0.881 кг | 0700-032000 | 5 789 ₽ | под заказ | |
| 4 |  | Ротор магнето Вес 2.122 кг | 0700-031000 | 7 471 ₽ | у поставщика 8 шт | |
| 5 |  | Наружная обойма обгонной муфты Вес 0.369 кг | 0700-091001 | 821 ₽ | у поставщика 13 шт | |
| 6 ×3 |  | Болт M6x30 Вес 0.008 кг | 0060-030003-0030 | 31 ₽ | у поставщика 73 шт | |
| 7 | Болт M12x1.25x45 | 0700-040001-20000 | 305 ₽ | у поставщика 92 шт | ||
| 8 |  | Винт M6x12 Вес 0.032 кг | 0010-090006-0010 | 90 ₽ | у поставщика 60 шт | |
| 8 |  | Болт M6х12 Вес 0.005 кг | 0010-090006-0050 | 13 ₽ | у поставщика 16 шт | |

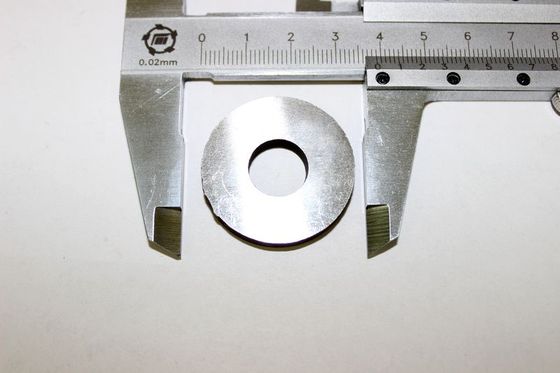

| 9 |  | Шайба 12.5x33x5 Вес 0.027 кг | 0700-040002 | 23 ₽ | у поставщика 59 шт | |
| 10 ×3 |  | Шайба 6x10.4x1.6 Вес 0.001 кг | 0060-030004-0030 | 13 ₽ | у поставщика 32 шт | |
| — | Обгонная муфта + наружная обойма Вес 0.464 кг | 0700-0910A0 | 2 644 ₽ | у поставщика 9 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 283MT стоит на моделях: 650NK, 650TK.
