Двигатель 283MT — Цилиндр - поршень

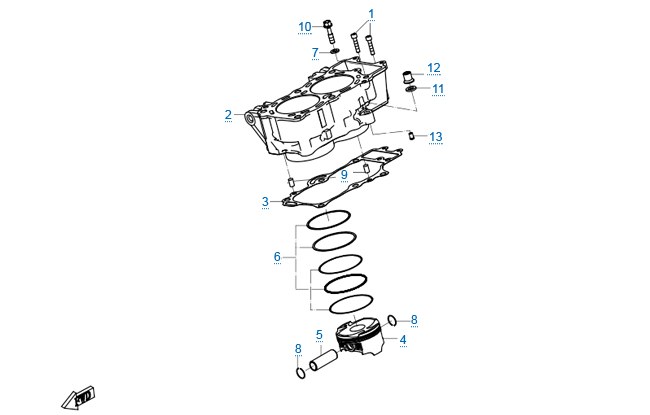

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 ×2 |  | Болт M6x30 Вес 0.008 кг | 0060-030003-0030 | 31 ₽ | у поставщика 73 шт | |

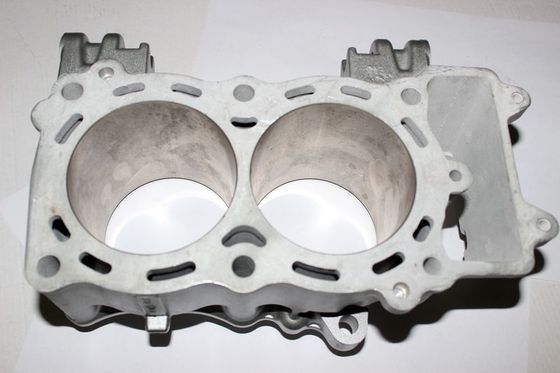

| 2 |  | Блок цилиндров Вес 2.619 кг | 0700-023001-0V50 | 26 912 ₽ | под заказ | |
| 3 |  | Прокладка цилиндра Вес 0.012 кг | 0700-023002-0001 | 109 ₽ | у поставщика 198 шт | |
| 4 ×2 | Поршень (метка 3) | 0700-040007-00031 | 3 223 ₽ | под заказ | ||
| 4 ×2 |  | Поршень (метка 2) Вес 0.23 кг | 0700-040007-20020 | 3 093 ₽ | у поставщика 18 шт | |

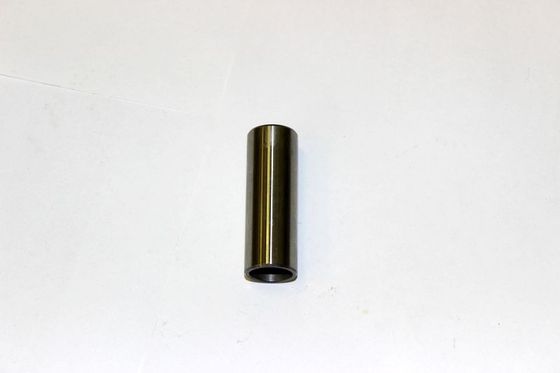

| 5 ×2 |  | Палец поршневой Вес 0.067 кг | 0700-040008 | 667 ₽ | у поставщика 22 шт | |
| 6 ×2 |  | Кольца комплект Вес 0.013 кг | 0700-0400A0 | 2 575 ₽ | у поставщика 23 шт | |
| 7 |  | Шайба 8.5x15.5x2 Вес 0.001 кг | 0700-023004 | 13 ₽ | у поставщика 10 шт | |
| 8 ×4 |  | Стопорное кольцо поршневого пальца Вес 0.001 кг | 0700-040009 | 26 ₽ | у поставщика 5 шт кратно 2 | |
| 9 ×2 |  | Штифт установочный 8x14 Вес 0.005 кг | 0700-022018 | 23 ₽ | у поставщика 4 шт | |
| 10 | Болт M8x43 | 0700-023003-00001 | 46 ₽ | под заказ | ||
| 10 |  | Болт M8x43 Вес 0.023 кг | 0700-023003 | 26 ₽ | у поставщика 17 шт | |
| 11 |  | Шайба 10.5x19x2.3 Вес 0.004 кг | 0700-022016 | 13 ₽ | у поставщика 64 шт | |
| 12 | Гайка M10x1.25 | 0700-011111-00001 | 46 ₽ | под заказ | ||
| 12 |  | Гайка Вес 0.015 кг | 0700-011111-00002 | 131 ₽ | у поставщика 14 шт кратно 2 | |
| 12 |  | Гайка M10x1.25 Вес 0.016 кг | 0700-011111 | 69 ₽ | у поставщика 51 шт | |
| 13 |  | Втулка ограничительная Вес 0.001 кг | 0700-023005 | 86 ₽ | у поставщика 21 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 283MT стоит на моделях: 650NK, 650TK.
