Каталог › CFMOTO › Двигатель 283MU(700CLX Sport_Adventure) › Картер

Двигатель 283MU(700CLX Sport_Adventure) — Картер

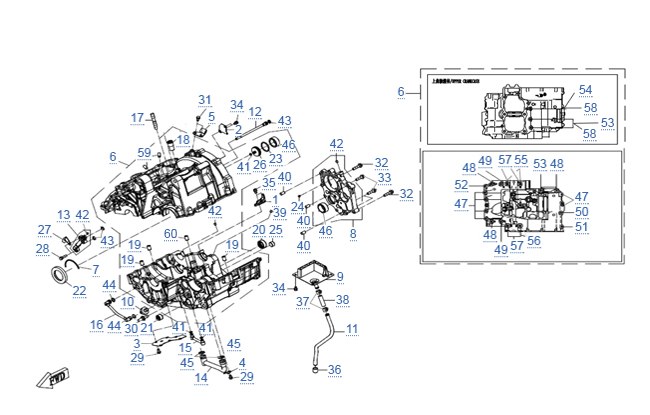

КАРТЕР — схема№ 1 · Коннектор масляной магистрали№ 2 · Пластина системы вентиляции картера№ 3 · Пластина нижней половины картера№ 4 · Прижимная пластина трубки№ 6 · Картер в сборе№ 6 · Картер в сборе№ 6 · Картер двигателя в сборе№ 6 · Картер двигателя в сборе№ 7 · Полукольцо фиксатор№ 8 · Корпус монтажный кпп (кассеты)№ 9 · Сепаратор масла№ 10 · Датчик давления масла№ 11 · Шланг масляный№ 12 · Маслопровод№ 13 · Трубка масляной системы№ 13 · Трубка масляной системы№ 14 · Трубка масляной системы№ 15 · Патрубок масляной системы№ 16 · Маслопровод II№ 17 · Шпилька M10x57№ 17 · Шпилька M10x57№ 18 · Штуцер№ 19 · Штифт 10X14№ 19 · Штифт 10X14№ 19 · Штифт 10X14№ 20 · Игольчатый подшипник HK2212№ 21 · Игольчатый подшипник HK1312№ 22 · Кольцо уплотнительное 40X62х8№ 23 · Кольцо уплотнительное 29х2,5№ 24 · Заглушка№ 24 · Форсунка масляная№ 24 · Заглушка№ 25 · Пробка масляной магистрали№ 25 · Пробка масляной магистрали№ 26 · Заглушка№ 27 · Стяжка монтажная№ 28 · Болт M6X22№ 29 · Болт M6x10№ 29 · Болт M6x10№ 30 · Направляющая№ 30 · Направляющая (штифт)№ 31 · Болт M6х12№ 32 · Болт M7x30№ 32 · Болт M7x30№ 32 · Болт M7x30№ 32 · Болт M7x30№ 33 · Болт M7x26№ 33 · Болт M7x26№ 34 · Болт M6x8№ 34 · Болт M6x8№ 34 · Болт№ 34 · Болт№ 34 · Болт M6x8№ 34 · Болт M6x8№ 35 · Винт№ 35 · Болт M6x8№ 35 · Винт M6x8№ 36 · Демпфер№ 37 · Хомут№ 38 · Трубка соединительная№ 39 · Заглушка М6№ 39 · Винт M6№ 39 · Втулка м6№ 40 · Штифт установочный 8x14№ 40 · Штифт установочный 8x14№ 40 · Штифт установочный 8x14№ 41 · Кольцо уплотнительное 5х2№ 41 · Кольцо уплотнительное 5х2№ 41 · Кольцо уплотнительное 5х2№ 42 · Заглушка 6№ 42 · Заглушка 6№ 42 · Заглушка 6№ 43 · Кольцо уплотнительное 8,2х1,90№ 43 · Кольцо уплотнительное 8,2х1,90№ 44 · Кольцо уплотнительное 10х2№ 44 · Кольцо уплотнительное 10х2№ 45 · Кольцо уплотнительное14х2,5№ 45 · Кольцо уплотнительное14х2,5№ 46 · Втулка№ 46 · Втулка№ 47 · Болт м7х40№ 47 · Болт м7х40№ 47 · Болт м7х40№ 47 · Болт м7х40№ 48 · Болт M8x60№ 48 · Болт M8x60№ 48 · Болт M8x60№ 48 · Болт№ 48 · Болт№ 48 · Болт№ 48 · Болт M8X60№ 48 · Болт M8X60№ 48 · Болт M8X60№ 49 · Болт M8x73№ 49 · Болт M8x73№ 49 · Болт M8x73№ 49 · Болт M8x73№ 50 · Болт M8x50№ 51 · Болт м7х34№ 51 · Болт м7х34№ 52 · Болт M7x47№ 53 · Болт M8x110№ 54 · Болт M8x120№ 55 · Болт№ 55 · Болт м8х113№ 56 · Болт м9х83№ 56 · Болт M9x83№ 57 · Шайба 9.2x19x2.3№ 57 · Шайба 9.2x19x2.3№ 58 · Шайба 8№ 58 · Шайба 8№ 59 · Форсунка масляная№ 60 · Палец направляющий Ф6х12
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Коннектор масляной магистрали
Вес 0.015 кг
0HU0-012300305 ₽у поставщика 10 шт
2Пластина системы вентиляции картера
Вес 0.008 кг
0700-01110426 ₽у поставщика 2 шт
3Пластина нижней половины картера
Вес 0.028 кг
0700-01200639 ₽у поставщика 4 шт
4Прижимная пластина трубки
Вес 0.002 кг
0700-07000113 ₽у поставщика 5 шт
6Картер в сборе0HU0-0100A0-0BP0054 021 ₽у поставщика 12 шт
6Картер двигателя в сборе0HU0-0100A0-0BY00230 638 ₽у поставщика 3 шт
6Картер двигателя в сборе0HU0-0100C0-0BP0058 045 ₽у поставщика 3 шт
7Полукольцо фиксатор
Вес 0.003 кг
0700-01000147 ₽у поставщика 5 шт
8Корпус монтажный кпп (кассеты)0HU0-0660A05 446 ₽у поставщика 14 шт
9Сепаратор масла
Вес 0.095 кг
0700-011410212 ₽у поставщика 3 шт
10Датчик давления масла
Вес 0.041 кг
0700-012500697 ₽у поставщика 29 шт
у нас 1 шт
11Шланг масляный
Вес 0.058 кг
0700-011402-1000566 ₽у поставщика 4 шт
12Маслопровод
Вес 0.018 кг
0700-011310237 ₽у поставщика 7 шт
13Трубка масляной системы0700-0112A0-1BP00827 ₽у поставщика 4 шт
13Трубка масляной системы
Вес 0.03 кг
0700-0112A0-1BY00827 ₽у поставщика 2 шт
14Трубка масляной системы
Вес 0.094 кг
0700-070300437 ₽у поставщика 3 шт
15Патрубок масляной системы
Вес 0.026 кг
0700-012210277 ₽у поставщика 11 шт
16Маслопровод II
Вес 0.036 кг
0700-012710212 ₽у поставщика 9 шт
17Шпилька M10x570700-011102-0000146 ₽у поставщика 45 шт
17Шпилька M10x57
Вес 0.03 кг
0700-01110239 ₽у поставщика 6 шт
18Штуцер
Вес 0.017 кг
0700-01110339 ₽у поставщика 9 шт
19Штифт 10X14
Вес 0.6 кг
30410-0100090 ₽у поставщика 2 шт
20Игольчатый подшипник HK2212
Вес 0.014 кг
30403-0220091 ₽у поставщика 18 шт
21Игольчатый подшипник HK1312
Вес 0.008 кг
30403-0130080 ₽у поставщика 5 шт
22Кольцо уплотнительное 40X62х8
Вес 0.029 кг
0700-010200576 ₽у поставщика 10 шт
23Кольцо уплотнительное 29х2,5
Вес 0.001 кг
0700-01111255 ₽у поставщика 9 шт
кратно 2
24Заглушка
Вес 0.002 кг
0700-066006-0000146 ₽у поставщика 13 шт
24Форсунка масляная
Вес 0.001 кг
0700-066006-0000244 ₽у поставщика 10 шт
24Заглушка
Вес 0.001 кг
0700-06600613 ₽у поставщика 3 шт
25Пробка масляной магистрали
Вес 0.012 кг
0700-012105-0000146 ₽у поставщика 19 шт
25Пробка масляной магистрали
Вес 0.011 кг
0700-01210526 ₽у поставщика 2 шт
26Заглушка
Вес 0.009 кг
0HU0-011106175 ₽у поставщика 15 шт
27Стяжка монтажная
Вес 0.003 кг
0180-01401042 ₽у поставщика 70 шт
28Болт M6X22
Вес 0.006 кг
0010-080013-001042 ₽у поставщика 15 шт
29Болт M6x10
Вес 0.004 кг
0010-080010-0000144 ₽у поставщика 54 шт
кратно 6
30Направляющая
Вес 0.02 кг
0700-01210726 ₽у поставщика 5 шт
30Направляющая (штифт)
Вес 0.022 кг
0700-012107-0000146 ₽у поставщика 30 шт
31Болт M6х12
Вес 0.004 кг
0010-021019-001086 ₽у поставщика 36 шт
32Болт M7x300700-066004-0000146 ₽у поставщика 54 шт
32Болт M7x30
Вес 0.012 кг
0700-06600420 ₽у поставщика 26 шт
33Болт M7x260700-066007-0000186 ₽у поставщика 152 шт
33Болт M7x26
Вес 0.011 кг
0700-06600711 ₽под заказ
34Болт M6x80700-011105-0000146 ₽у поставщика 60 шт
34Болт
Вес 0.004 кг
0700-011105-0000244 ₽у поставщика 54 шт
кратно 6
34Болт M6x8
Вес 0.004 кг
0700-01110513 ₽у поставщика 60 шт
35Винт
Вес 0.004 кг
0700-012012-0000244 ₽у поставщика 20 шт
кратно 2
35Болт M6x8
Вес 0.004 кг
0700-01201213 ₽у поставщика 18 шт
35Винт M6x80700-012012-0000146 ₽у поставщика 40 шт
36Демпфер
Вес 0.001 кг
0700-011403173 ₽у поставщика 13 шт
37Хомут
Вес 0.001 кг
30601-21155026 ₽у поставщика 20 шт
38Трубка соединительная
Вес 0.005 кг
0700-011401366 ₽у поставщика 9 шт
39Заглушка М6
Вес 0.001 кг
0700-012104-0000144 ₽у поставщика 30 шт
39Винт M6
Вес 0.001 кг
0700-012104-0000244 ₽у поставщика 30 шт
кратно 2
39Втулка м6
Вес 0.001 кг
0700-01210413 ₽у поставщика 2 шт
40Штифт установочный 8x14
Вес 0.005 кг
0700-02201823 ₽у поставщика 4 шт
41Кольцо уплотнительное 5х2
Вес 0.001 кг
0700-01220113 ₽у поставщика 16 шт
кратно 2
42Заглушка 6
Вес 0.001 кг
0700-06600526 ₽у поставщика 3 шт
кратно 6
43Кольцо уплотнительное 8,2х1,90
Вес 0.001 кг
0700-01120247 ₽у поставщика 101 шт
кратно 2
44Кольцо уплотнительное 10х2
Вес 0.001 кг
0700-01270147 ₽у поставщика 224 шт
у нас 1 шт
кратно 2
45Кольцо уплотнительное14х2,5
Вес 0.001 кг
0700-07000339 ₽у поставщика 23 шт
кратно 2
46Втулка
Вес 0.054 кг
0HU0-0111071 002 ₽у поставщика 39 шт
47Болт м7х40
Вес 0.015 кг
0700-012007-0000146 ₽у поставщика 73 шт
47Болт м7х40
Вес 0.015 кг
0700-01200739 ₽под заказ
48Болт M8x600700-012004-0000146 ₽у поставщика 34 шт
48Болт0700-012004-00002131 ₽у поставщика 12 шт
48Болт M8X60
Вес 0.029 кг
0700-01200439 ₽у поставщика 4 шт
49Болт M8x730700-012003-0000146 ₽у поставщика 42 шт
49Болт M8x730700-012003-00002131 ₽у поставщика 36 шт
50Болт M8x50
Вес 0.024 кг
0700-012011-0000146 ₽у поставщика 39 шт
51Болт м7х34
Вес 0.013 кг
0700-012009-0000146 ₽у поставщика 16 шт
51Болт м7х34
Вес 0.013 кг
0700-01200939 ₽под заказ
52Болт M7x47
Вес 0.017 кг
0700-012005-0000186 ₽у поставщика 108 шт
53Болт M8x110
Вес 0.047 кг
0700-011001-0000146 ₽у поставщика 37 шт
54Болт M8x120
Вес 0.051 кг
0700-011002-0000146 ₽у поставщика 49 шт
55Болт
Вес 0.057 кг
0700-012001-00002175 ₽у поставщика 14 шт
кратно 6
55Болт м8х113
Вес 0.058 кг
0700-01200155 ₽у поставщика 2 шт
56Болт м9х83
Вес 0.045 кг
0700-01200855 ₽у поставщика 1 шт
56Болт M9x830700-012008-0000146 ₽у поставщика 40 шт
57Шайба 9.2x19x2.3
Вес 0.004 кг
0700-01200213 ₽у поставщика 16 шт
58Шайба 8
Вес 0.004 кг
0010-02201213 ₽под заказ
59Форсунка масляная
Вес 0.003 кг
0800-011400-00001785 ₽у поставщика 21 шт
60Палец направляющий Ф6х12
Вес 0.001 кг
01A0-05600431 ₽у поставщика 12 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 283MU(700CLX Sport_Adventure) стоит на моделях: 700CLX Adventure (ABS), 700CLX Sport (ABS).
×
