Двигатель 283MU(700CLX) — Магнето в сборе

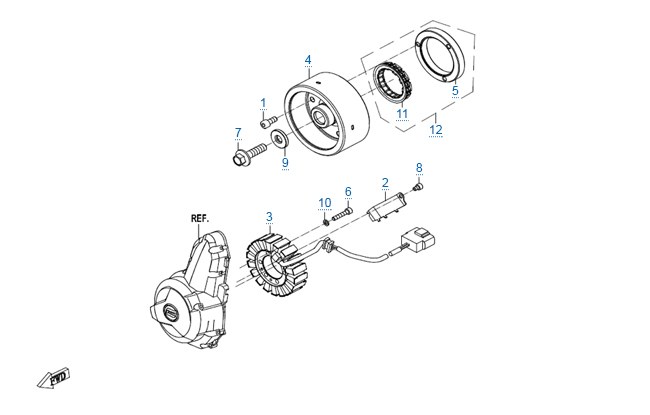

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 | Винт M8x18 | 0110-090009-00001 | 46 ₽ | у поставщика 47 шт | ||
| 2 |  | Кронштейн Вес 0.015 кг | 0700-030001-00001 | 46 ₽ | у поставщика 3 шт | |
| 3 |  | Статор магнето Вес 0.967 кг | 0700-032000-10000 | 10 458 ₽ | у поставщика 3 шт | |
| 4 |  | Ротор магнето Вес 2.122 кг | 0700-031000 | 7 471 ₽ | у поставщика 8 шт | |
| 5 |  | Наружная обойма обгонной муфты Вес 0.369 кг | 0700-091001 | 821 ₽ | у поставщика 13 шт | |
| 6 |  | Болт M6x30 Вес 0.008 кг | 0060-030003-0030 | 31 ₽ | у поставщика 73 шт | |
| 7 | Болт M12x1.25x45 | 0700-040001-20000 | 305 ₽ | у поставщика 92 шт | ||
| 8 |  | Винт M6x12 Вес 0.032 кг | 0010-090006-0010 | 90 ₽ | у поставщика 60 шт | |
| 9 | Шайба 12,5х33х5 Вес 1.2 кг | 0700-040002-00001 | 176 ₽ | у поставщика 15 шт | ||
| 10 |  | Шайба 6x10.4x1.6 Вес 0.001 кг | 0060-030004-0030 | 13 ₽ | у поставщика 32 шт | |
| 11 |  | Обгонная муфта Вес 0.097 кг | 0700-091200 | 3 228 ₽ | у поставщика 9 шт | |
| 12 |  | Обгонная муфта с наружной обоймой Вес 0.473 кг | 0700-091000 | 10 412 ₽ | у поставщика 2 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 283MU(700CLX) стоит на моделях: 700CLX Heritage (ABS).
