Каталог › CFMOTO › Двигатель 288MW(800MT-X) › Система смазки

Двигатель 288MW(800MT-X) — Система смазки

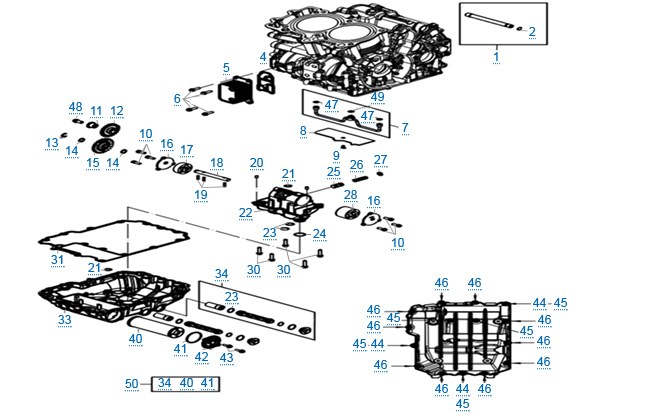

СИСТЕМА СМАЗКИ — схема№ 1 · Форсунка масляная коробки переключения передач№ 2 · Кольцо уплотнительное D10X1№ 4 · Прокладка теплообменника№ 5 · Теплообменник№ 6 · Винт М6х20№ 6 · Болт M6X20№ 7 · Трубка масляной системы№ 7 · Трубка масляная№ 9 · Винт М5х12№ 9 · Болт фиксатора копирного вала M5X12№ 10 · Цилиндрический винт М6х12№ 10 · Цилиндрический винт М6х12№ 11 · Болт подшипника№ 11 · Втулка дистанционная шестерни масляного насоса№ 12 · Шестерня холостого хода масляного насоса№ 13 · Шайба стопорная DIN 6799 - RS 8№ 14 · Шайба упорная№ 14 · Шайба упорная№ 15 · Шестерня масляного насоса№ 16 · Крышка масляного насоса№ 16 · Крышка масляного насоса№ 17 · Насос масляный№ 18 · Вал масляного насоса№ 19 · Штифт 4X15.8№ 20 · Игольчатый подшипник 5х9.8№ 21 · Кольцо уплотнительное 12X2№ 21 · Кольцо уплотнительное 12X2№ 22 · Корпус масляного насоса№ 23 · Кольцо уплотнительное 14X2 NBR 70 SHORE№ 23 · Кольцо уплотнительное 14X2 NBR 70 SHORE№ 23-1 · Кольцо уплотнительное 12.5X1.5№ 23-1 · Кольцо уплотнительное 12.5X1.5№ 23-2 · Кольцо уплотнительное 17X2№ 23-2 · Кольцо уплотнительное 17X2№ 24 · Кольцо уплотнительное 20X2 NBR 70№ 25 · Поршень клапана№ 26 · Пружина№ 27 · Шайба№ 28 · Насос масляный№ 30 · Винт M6X25№ 30 · Винт M6X25№ 30 · Болт M6X25№ 30 · Болт M6X25№ 31 · Прокладка поддона№ 33 · Поддон картера масляный№ 34 · Фильтрующий элемент№ 34 · Фильтрующий элемент№ 40 · Фильтр масляный№ 41 · Кольцо уплотнительное 39,34X2,62№ 42 · Крышка масляного фильтра№ 43 · Винт М5х16№ 44 · Соединительная втулка 6X8X11№ 44 · Соединительная втулка 6X8X11№ 44 · Соединительная втулка 6X8X11№ 45 · Винт М6х35№ 45 · Винт М6х35№ 45 · Винт М6х35№ 45 · Винт М6х35№ 45 · Винт М6х35№ 45 · Болт M6X35№ 45 · Болт M6X35№ 45 · Болт M6X35№ 45 · Болт M6X35№ 45 · Болт M6X35№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Винт М6х30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 46 · Болт крышки генератора M6X30№ 47 · Кольцо уплотнительное 6X2,5№ 47 · Кольцо уплотнительное 6X2,5№ 48 · Цилиндрический винт М8х16№ 48 · Болт шестерни масляного насоса М8Х16№ 49 · Кольцо уплотнительное 7X2,5№ 50 · Комплект масляных фильтров
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Форсунка масляная коробки переключения передачC635300650102 091 ₽у поставщика 2 шт
2Кольцо уплотнительное D10X1C077001001044 ₽у поставщика 54 шт
4Прокладка теплообменника
Вес 0.007 кг
C900380510001 263 ₽у поставщика 4 шт
5Теплообменник
Вес 0.2 кг
C900380500006 273 ₽у поставщика 9 шт
6Винт М6х20C0025060206S86 ₽у поставщика 104 шт
6Болт M6X20
Вес 0.006 кг
C0000250602000S522 ₽у поставщика 20 шт
7Трубка масляной системы
Вес 0.034 кг
C900380350001 918 ₽у поставщика 15 шт
7Трубка маслянаяC635380350001 307 ₽у поставщика 2 шт
9Винт М5х12
Вес 0.002 кг
C0019050121S44 ₽у поставщика 26 шт
кратно 6
9Болт фиксатора копирного вала M5X12C0000190501200S44 ₽у поставщика 24 шт
10Цилиндрический винт М6х12C014580060126S131 ₽у поставщика 120 шт
11Болт подшипникаC90038003000566 ₽у поставщика 19 шт
11Втулка дистанционная шестерни масляного насосаC63638003000610 ₽у поставщика 5 шт
12Шестерня холостого хода масляного насоса
Вес 0.052 кг
C900380010222 440 ₽у поставщика 20 шт
13Шайба стопорная DIN 6799 - RS 8C079908000044 ₽у поставщика 20 шт
14Шайба упорная
Вес 0.001 кг
C90038007010175 ₽у поставщика 43 шт
кратно 2
15Шестерня масляного насоса
Вес 0.057 кг
C900380012241 002 ₽у поставщика 19 шт
16Крышка масляного насоса
Вес 0.015 кг
C90038008050958 ₽у поставщика 14 шт
17Насос масляный
Вес 0.091 кг
C900380090141 699 ₽у поставщика 23 шт
18Вал масляного насоса
Вес 0.057 кг
C900380020001 568 ₽у поставщика 30 шт
19Штифт 4X15.8
Вес 0.002 кг
C040204158044 ₽у поставщика 39 шт
кратно 2
20Игольчатый подшипник 5х9.8
Вес 0.001 кг
C040205098044 ₽у поставщика 130 шт
21Кольцо уплотнительное 12X2
Вес 0.001 кг
C077012002044 ₽у поставщика 21 шт
кратно 2
22Корпус масляного насосаC9003801200021 740 ₽у поставщика 13 шт
23Кольцо уплотнительное 14X2 NBR 70 SHORE
Вес 0.001 кг
C077014020044 ₽под заказ
кратно 2
23-1Кольцо уплотнительное 12.5X1.5C0770125015436 ₽у поставщика 3 шт
23-2Кольцо уплотнительное 17X2C0770170200427 ₽у поставщика 84 шт
24Кольцо уплотнительное 20X2 NBR 70
Вес 0.001 кг
C077002002044 ₽у поставщика 38 шт
25Поршень клапана
Вес 0.007 кг
C90038128000697 ₽у поставщика 26 шт
26Пружина
Вес 0.003 кг
C900380260001 918 ₽у поставщика 10 шт
27Шайба
Вес 0.001 кг
C90037073000653 ₽у поставщика 20 шт
28Насос масляный
Вес 0.195 кг
C9003801000016 294 ₽у поставщика 9 шт
30Винт M6X25C002506025644 ₽у поставщика 147 шт
30Болт M6X25C000025060250086 ₽у поставщика 36 шт
31Прокладка поддона
Вес 0.025 кг
C900300861001 743 ₽у поставщика 40 шт
33Поддон картера масляныйC635300850002417 077 ₽у поставщика 3 шт
34Фильтрующий элемент
Вес 0.035 кг
C900380212003 486 ₽под заказ
34Фильтрующий элемент
Вес 0.045 кг
C612380213001 482 ₽под заказ
40Фильтр масляныйC613380152001 089 ₽у поставщика 121 шт
у нас 9 шт
41Кольцо уплотнительное 39,34X2,62
Вес 0.001 кг
C0770039026186 ₽у поставщика 71 шт
кратно 2
42Крышка масляного фильтра
Вес 0.031 кг
C900380412001 699 ₽у поставщика 4 шт
43Винт М5х16C002505016644 ₽у поставщика 9 шт
44Соединительная втулка 6X8X11
Вес 0.002 кг
C9003002400086 ₽у поставщика 239 шт
45Винт М6х35
Вес 0.008 кг
C002506035644 ₽у поставщика 141 шт
45Болт M6X35C000025060350086 ₽у поставщика 36 шт
46Винт М6х30C002506030644 ₽у поставщика 97 шт
46Болт крышки генератора M6X30
Вес 0.007 кг
C0000250603000131 ₽у поставщика 50 шт
кратно 2
47Кольцо уплотнительное 6X2,5
Вес 0.001 кг
C077006002544 ₽у поставщика 52 шт
кратно 2
48Цилиндрический винт М8х16C0025080166S131 ₽у поставщика 15 шт
48Болт шестерни масляного насоса М8Х16C0000250801600S131 ₽у поставщика 10 шт
49Кольцо уплотнительное 7X2,5
Вес 0.001 кг
C077007002586 ₽у поставщика 16 шт
кратно 2
50Комплект масляных фильтров
Вес 0.185 кг
C000500000687 145 ₽у поставщика 2 шт
у нас 2 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 288MW(800MT-X) стоит на моделях: 800MT-X Sport (ABS), 800MT-X Touring (ABS).
×
