Каталог › CFMOTO › Двигатель 2V91MY › Магнето-стартер

Двигатель 2V91MY — Магнето-стартер

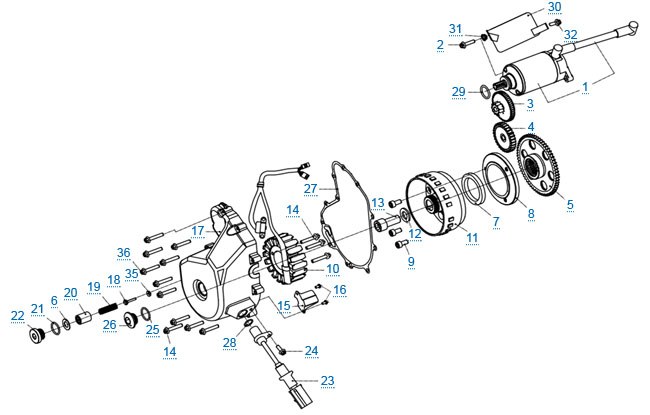

МАГНЕТО-СТАРТЕР — схема№ 1 · СТАРТЕР В СБОРЕ№ 2 · БОЛТ ФЛАНЦЕВЫЙ М8Х35 (Крепление стартера - нижний болт.)№ 3 · ЗУБЧАТОЕ КОЛЕСО СДВОЕННОЕ 48/11 ЗУБЬЕВ№ 4 · ШЕСТЕРНЯ 30 ЗУБЬЕВ№ 5 · ШЕСТЕРНЯ СВОБОДНОГО ХОДА№ 6 · ШАЙБА№ 7 · МУФТА ОБГОННАЯ№ 8 · КОРПУС ОБГОННОЙ МУФТЫ№ 9 · БОЛТ ФЛАНЦЕВЫЙ М8Х16№ 10 · СТАТОР№ 10-1 · Разъем гнездовой 3-х контактный№ 11 · Ротор магнето№ 12 · ШАЙБА РЕГУЛИРОВОЧНАЯ 30Х16.5Х3№ 13 · ВИНТ М16Х35№ 15 · НАКЛАДКА ЖГUTА ПРОВОДОВ ВНUTРЕННЯЯ№ 16 · ВИНТ М4Х8№ 17 · КРЫШКА ГЕНЕРАТОРА№ 18 · КЛАПАН РЕДУКЦИОННЫЙ№ 19 · ПРУЖИНА№ 20 · КОРПУС КЛАПАНА РЕДУКЦИОННОГО№ 21 · КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 21.2Х3№ 22 · ЗАГЛУШКА М22Х1.5№ 23 · Датчик положения коленчатого вала№ 24 · БОЛТ ФЛАНЦЕВЫЙ М6Х16№ 25 · КОЛЬЦО УПЛОТНИТЕЛЬНОЕ№ 26 · ЗАГЛУШКА РЕЗЬБОВАЯ№ 27 · ПРОКЛАДКА КРЫШКИ ГЕНЕРАТОРА№ 28 · КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 16Х2№ 29 · КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 25Х3№ 30 · ПЛАСТИНА ЗАЩИТНАЯ№ 30 · ПЛАСТИНА ЗАЩИТНАЯ№ 31 · ГАЙКА М8 (Крепление щитка - нижнее.)№ 32 · БОЛТ ФЛАНЦЕВЫЙ М6Х10 (Крепление щитка - верхнее и нижнее)№ 35 · НАКОНЕЧНИК КЛАПАНА РЕДУКЦИОННОГО№ 36 · БОЛТ ФЛАНЦЕВЫЙ M6X35
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1СТАРТЕР В СБОРЕ
Вес 1.764 кг
2119010040111 790 ₽у поставщика 18 шт
2БОЛТ ФЛАНЦЕВЫЙ М8Х35 (Крепление стартера - нижний болт.)01224080351121 ₽у поставщика 80 шт
3ЗУБЧАТОЕ КОЛЕСО СДВОЕННОЕ 48/11 ЗУБЬЕВ210401092011 673 ₽у поставщика 45 шт
4ШЕСТЕРНЯ 30 ЗУБЬЕВ210401093011 255 ₽у поставщика 45 шт
5ШЕСТЕРНЯ СВОБОДНОГО ХОДА210401094015 142 ₽у поставщика 41 шт
6ШАЙБА21040205801121 ₽у поставщика 64 шт
7МУФТА ОБГОННАЯ210401095015 193 ₽у поставщика 22 шт
8КОРПУС ОБГОННОЙ МУФТЫ210401096012 251 ₽у поставщика 46 шт
9БОЛТ ФЛАНЦЕВЫЙ М8Х1603344080161121 ₽у поставщика 114 шт
10СТАТОР2104010970213 642 ₽у поставщика 97 шт
10-1Разъем гнездовой 3-х контактныйQLW-A-3F-GR473 ₽у поставщика 5 шт
11Ротор магнето2104100070124 444 ₽у поставщика 3 шт
12ШАЙБА РЕГУЛИРОВОЧНАЯ 30Х16.5Х321040109901121 ₽у поставщика 19 шт
13ВИНТ М16Х35
Вес 0.086 кг
03344160357121 ₽у поставщика 134 шт
кратно 6
15НАКЛАДКА ЖГUTА ПРОВОДОВ ВНUTРЕННЯЯ21040110101121 ₽у поставщика 4 шт
16ВИНТ М4Х803113040081121 ₽у поставщика 19 шт
17КРЫШКА ГЕНЕРАТОРА220401102013 357 ₽у поставщика 4 шт
18КЛАПАН РЕДУКЦИОННЫЙ21040110401121 ₽у поставщика 20 шт
19ПРУЖИНА21040110501121 ₽у поставщика 20 шт
20КОРПУС КЛАПАНА РЕДУКЦИОННОГО21040110601121 ₽у поставщика 34 шт
21КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 21.2Х321040503501121 ₽у поставщика 54 шт
22ЗАГЛУШКА М22Х1.521040110801259 ₽у поставщика 11 шт
23Датчик положения коленчатого вала210401109011 957 ₽у поставщика 1 шт
24БОЛТ ФЛАНЦЕВЫЙ М6Х1601224060161121 ₽у поставщика 143 шт
25КОЛЬЦО УПЛОТНИТЕЛЬНОЕ21040501301121 ₽у поставщика 47 шт
26ЗАГЛУШКА РЕЗЬБОВАЯ21040111201121 ₽у поставщика 41 шт
27ПРОКЛАДКА КРЫШКИ ГЕНЕРАТОРА21040111301330 ₽у поставщика 176 шт
28КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 16Х2
Вес 0.001 кг
21040501201121 ₽у поставщика 24 шт
кратно 6
29КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 25Х321040501001121 ₽у поставщика 50 шт
30ПЛАСТИНА ЗАЩИТНАЯ21190101002865 ₽у поставщика 16 шт
30ПЛАСТИНА ЗАЩИТНАЯOSM21190101002A1 803 ₽у поставщика 12 шт
31ГАЙКА М8 (Крепление щитка - нижнее.)04112080021121 ₽у поставщика 16 шт
32БОЛТ ФЛАНЦЕВЫЙ М6Х10 (Крепление щитка - верхнее и нижнее)01224060101121 ₽у поставщика 288 шт
35НАКОНЕЧНИК КЛАПАНА РЕДУКЦИОННОГО21040110301121 ₽у поставщика 49 шт
36БОЛТ ФЛАНЦЕВЫЙ M6X3501224060351121 ₽у поставщика 877 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 2V91MY стоит на моделях: SM1000.
×
