Каталог › CFMOTO › Двигатель 380Y-3 › Задний редуктор

Двигатель 380Y-3 — Задний редуктор

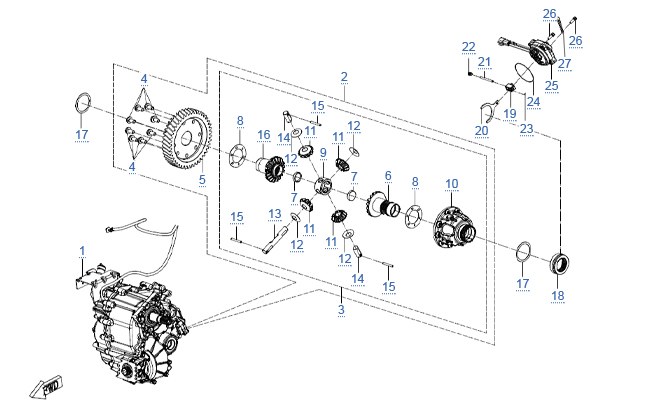

ЗАДНИЙ РЕДУКТОР — схема№ 1 · Коробка передач в сборе№ 2 · Задний дифференциал в сборе с шестерней привода№ 3 · Задний дифференциал в сборе№ 5 · Шестерня привода заднего дифференциала№ 6 · Полуосевое зубчатое колесо (левое)№ 7 · Крышка полуосевого зубчатого колеса№ 7 · Крышка полуосевого зубчатого колеса№ 9 · Втулка крестовины№ 10 · Корпус дифференциала№ 11 · Шестерня дифференциала планетарная№ 11 · Шестерня дифференциала планетарная№ 11 · Шестерня дифференциала планетарная№ 11 · Шестерня дифференциала планетарная№ 12 · Сферическая шайба№ 12 · Сферическая шайба№ 12 · Сферическая шайба№ 12 · Сферическая шайба№ 13 · Вал планетарных шестерней (длинный)№ 14 · Вал планетарных шестерней (короткий)№ 14 · Вал планетарных шестерней (короткий)№ 15 · Штифт№ 15 · Штифт№ 15 · Штифт№ 16 · Полуосевое зубчатое колесо (правое)№ 17 · Шайба регулировочная 0,10№ 17 · Шайба регулировочная 0,30№ 17 · Шайба регулировочная 0,50№ 17 · Шайба регулировочная 0,50№ 17 · Шайба регулировочная 0,90№ 17 · Шайба регулировочная 0,92№ 17 · Шайба регулировочная 0,94№ 17 · Шайба регулировочная 0,96№ 17 · Шайба регулировочная 0,98№ 17 · Шайба регулировочная 1№ 18 · Шлицевая втулка№ 19 · Рейка вилки переключения режимов трансмиссии№ 20 · Вилка переключения режимов дифференциала№ 21 · Штифт№ 22 · Винт оси№ 23 · Ось рейки механизма блокировки диффиренциала№ 24 · Кольцо уплотнительное№ 25 · Сервопривод заднего дифференциала№ 27 · Стяжка монтажная
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Коробка передач в сборе0NYV-06010Z-3005384 424 ₽у поставщика 8 шт
2Задний дифференциал в сборе с шестерней привода0NYV-06900Z-300143 827 ₽у поставщика 10 шт
3Задний дифференциал в сборе0NYV-069100-300131 455 ₽у поставщика 5 шт
5Шестерня привода заднего дифференциала0NYV-069001-300013 113 ₽у поставщика 5 шт
6Полуосевое зубчатое колесо (левое)
Вес 0.61 кг
0NYV-069106-30017 189 ₽у поставщика 5 шт
7Крышка полуосевого зубчатого колеса
Вес 0.013 кг
0NYV-069107-300086 ₽у поставщика 10 шт
9Втулка крестовиныQ870-3331021 219 ₽у поставщика 5 шт
10Корпус дифференциала0NYV-069103-30006 448 ₽у поставщика 5 шт
11Шестерня дифференциала планетарнаяQ870-3331051 133 ₽у поставщика 40 шт
12Сферическая шайба
Вес 0.003 кг
Q870-33310986 ₽у поставщика 40 шт
13Вал планетарных шестерней (длинный)
Вес 0.128 кг
Q870-3331061 394 ₽у поставщика 20 шт
14Вал планетарных шестерней (короткий)Q870-333107566 ₽у поставщика 20 шт
15Штифт
Вес 0.006 кг
30906-050400044 ₽у поставщика 30 шт
16Полуосевое зубчатое колесо (правое)0NYV-069102-30015 315 ₽у поставщика 5 шт
17Шайба регулировочная 0,10Q820-330003-0010086 ₽у поставщика 9 шт
у нас 1 шт
17Шайба регулировочная 0,30Q820-330003-0020086 ₽у поставщика 4 шт
у нас 1 шт
17Шайба регулировочная 0,50Q820-330003-0030086 ₽у поставщика 11 шт
у нас 1 шт
17Шайба регулировочная 0,90Q820-330003-00400131 ₽у поставщика 6 шт
у нас 1 шт
17Шайба регулировочная 0,92Q820-330003-00500131 ₽у поставщика 7 шт
у нас 1 шт
17Шайба регулировочная 0,94Q820-330003-00600131 ₽у поставщика 5 шт
у нас 1 шт
17Шайба регулировочная 0,96Q820-330003-00700131 ₽у поставщика 5 шт
у нас 1 шт
17Шайба регулировочная 0,98Q820-330003-00800131 ₽у поставщика 13 шт
у нас 1 шт
17Шайба регулировочная 1Q820-330003-00900131 ₽у поставщика 10 шт
у нас 2 шт
18Шлицевая втулка0NYV-070001-30001 133 ₽у поставщика 20 шт
19Рейка вилки переключения режимов трансмиссии
Вес 0.028 кг
Q890-3100102 657 ₽у поставщика 32 шт
20Вилка переключения режимов дифференциалаQ870-330002522 ₽у поставщика 16 шт
21Штифт
Вес 0.008 кг
Q870-33000486 ₽у поставщика 19 шт
22Винт оси
Вес 6.6 кг
30130-08001081046 ₽у поставщика 61 шт
23Ось рейки механизма блокировки диффиренциала
Вес 0.001 кг
30913-030055046 ₽у поставщика 6 шт
24Кольцо уплотнительное
Вес 0.002 кг
Q830-310012-10000219 ₽у поставщика 67 шт
у нас 9 шт
25Сервопривод заднего дифференциала
Вес 0.343 кг
9AWV-152910-800018 646 ₽у поставщика 19 шт
27Стяжка монтажная
Вес 0.003 кг
0180-01401042 ₽у поставщика 70 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель 380Y-3 стоит на моделях: UFORCE U10XL PRO EPS HIGHLAND.
×
