Двигатель CF188-A — Головка цилиндра

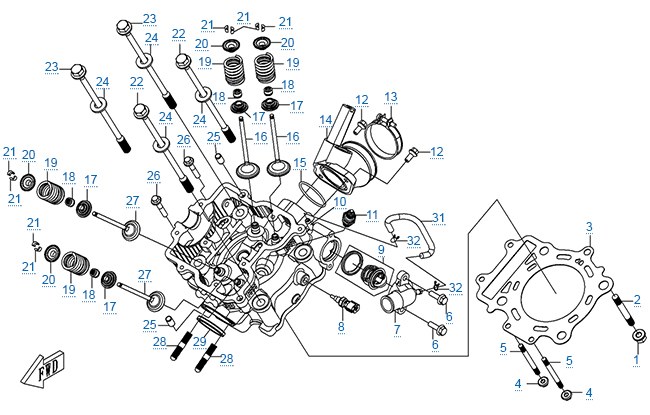

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 | Гайка упорная М8 Вес 0.007 кг | 0010-011700-0010 | 42 ₽ | под заказ кратно 6 | ||
| 2 |  | Шпилька направляющая М8х68 Вес 0.024 кг | 0180-022009-0010 | 39 ₽ | у поставщика 6 шт | |

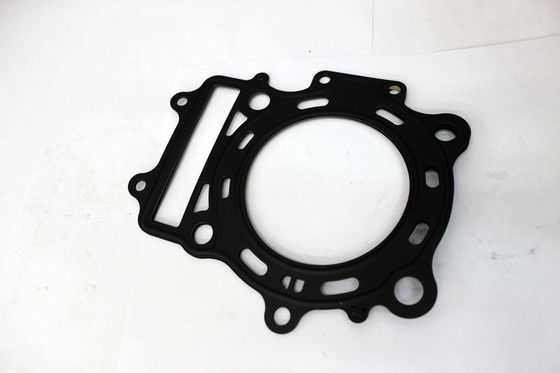

| 3 |  | Прокладка головки цилиндра Вес 0.052 кг | 0180-022200 | 1 785 ₽ | у поставщика 35 шт у нас 2 шт | |
| 4 ×2 |  | Гайка Вес 0.004 кг | 30204-060810 | 42 ₽ | у поставщика 61 шт | |
| 5 ×2 |  | Шпилька направляющая М6х70 Вес 0.014 кг | 0180-022001-0020 | 86 ₽ | у поставщика 58 шт кратно 2 | |
| 6 ×2 |  | Болт M6X22 Вес 0.006 кг | 0010-080013-0010 | 42 ₽ | у поставщика 15 шт | |
| 7 |  | Клапан системы охлаждения головки блока Вес 0.04 кг | 01A0-022200 | 424 ₽ | у поставщика 10 шт | |
| 8 |  | Датчик температуры Вес 0.01 кг | 0010-022600 | 1 133 ₽ | у поставщика 42 шт у нас 1 шт | |
| 9 |  | Термостат (головы цилиндра) Вес 0.038 кг | 0180-022810 | 1 567 ₽ | у поставщика 8 шт | |
| 10 |  | Штуцер (головы цилиндра) Вес 0.001 кг | 01A0-022102 | 90 ₽ | у поставщика 40 шт | |
| 11 |  | Свеча зажигания NGK Вес 0.04 кг | DPR7EA-9 | 541 ₽ | у поставщика 221 шт кратно 10 | |
| 12 ×2 |  | Винт М6 Вес 0.007 кг | 0180-022010-0010 | 86 ₽ | у поставщика 7 шт кратно 6 | |
| 13 |  | Хомут Вес 0.017 кг | 0180-022400-0050 | 175 ₽ | у поставщика 14 шт | |

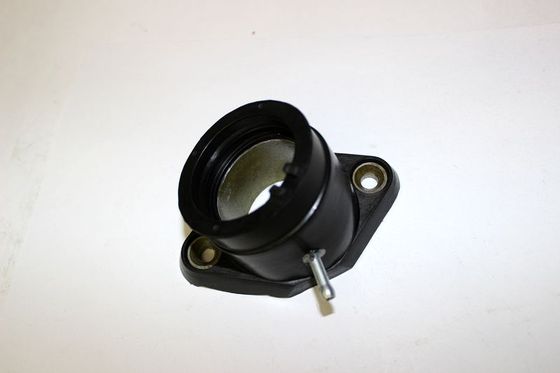

| 14 |  | Кожух гофрированный, системы впуска Вес 0.106 кг | 0180-022900 | 1 133 ₽ | у поставщика 48 шт у нас 1 шт | |
| 15 |  | Кольцо уплотнительное Вес 0.001 кг | 0180-022011 | 175 ₽ | у поставщика 57 шт у нас 9 шт кратно 6 | |

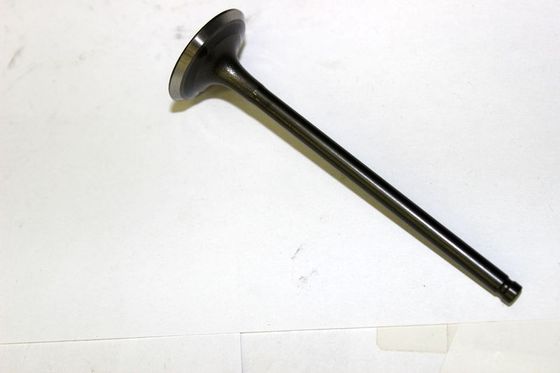

| 16 ×2 |  | Клапан впускной Вес 0.035 кг | 0180-022004 | 1 089 ₽ | у поставщика 36 шт | |
| 17 ×4 |  | Нижнее посадочное седло клапана Вес 0.005 кг | 0180-022008-0050 | 129 ₽ | у поставщика 5 шт | |
| 18 ×4 |  | Колпачки маслосъемные Вес 0.003 кг | 0010-022500-10000 | 131 ₽ | у поставщика 1059 шт у нас 26 шт | |
| 19 ×4 |  | Пружина клапана Вес 0.026 кг | 0180-022006-0050 | 219 ₽ | под заказ | |
| 20 ×4 |  | Верхнее посадочное седло клапана Вес 0.009 кг | 0180-022007-0050 | 219 ₽ | под заказ | |
| 21 ×8 |  | Сухарь клапана Вес 0.001 кг | 0010-022006-0031 | 46 ₽ | у поставщика 20 шт у нас 2 шт | |
| 22 ×2 |  | Болт головки цилиндра, левый Вес 0.102 кг | 0180-022012-0010 | 434 ₽ | у поставщика 30 шт | |
| 23 ×2 |  | Болт головки цилиндра, правый Вес 0.106 кг | 0180-022013-0010 | 480 ₽ | под заказ | |
| 24 ×4 |  | Шайба Вес 0.006 кг | 0180-022014 | 129 ₽ | у поставщика 24 шт | |
| 25 ×2 |  | Палец направляющий Ф8х14 Вес 0.002 кг | 0010-080008 | 42 ₽ | под заказ у нас 6 шт кратно 6 | |
| 26 ×2 |  | Болт M6X30 Вес 0.008 кг | 0010-060012-0010 | 42 ₽ | у поставщика 79 шт | |

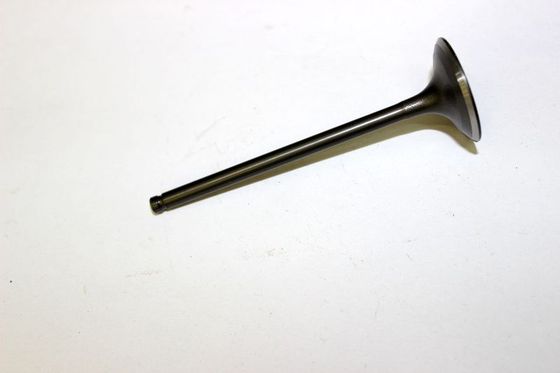

| 27 ×2 |  | Клапан выпускной Вес 0.029 кг | 0180-022005 | 1 609 ₽ | у поставщика 35 шт | |
| 28 ×2 | Двусторонняя шпилька M8×42 | 0180-022003-00002 | 44 ₽ | у поставщика 108 шт | ||
| 29 |  | Прокладка фланца выпускной трубы глушителя Вес 0.09 кг | 0180-022300 | 349 ₽ | у поставщика 18 шт у нас 1 шт | |
| 31 |  | Шланг Вес 0.007 кг | 0180-022015 | 86 ₽ | у поставщика 54 шт кратно 6 | |
| 32 |  | Хомут A6.5 Вес 0.001 кг | 30601-207050 | 44 ₽ | у поставщика 11 шт кратно 6 | |
| 32-1 ×2 |  | Хомут пружинный Вес 0.001 кг | 30601-106510 | 26 ₽ | у поставщика 41 шт кратно 6 |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель CF188-A стоит на моделях: CF500-3.
