Двигатель CF188 — Кпп 3

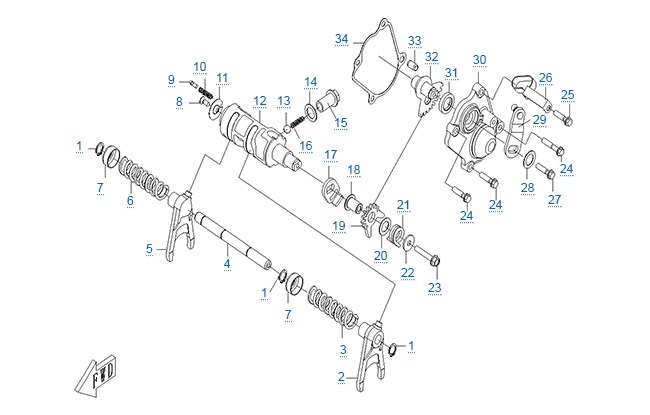

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 ×3 |  | Кольцо стопорное Вес 0.001 кг | 30801-01205 | 39 ₽ | у поставщика 30 шт | |
| 2 | Вилка включения, левая Вес 0.107 кг | 0180-063002 | 1 309 ₽ | у поставщика 6 шт у нас 1 шт | ||
| 3 | Пружина вилки включения | 0180-063003-0050 | 42 ₽ | у поставщика 2 шт | ||
| 4 | Вал направляющий Вес 0.122 кг | 0180-063001 | 521 ₽ | у поставщика 47 шт | ||
| 5 | Вилка включения, правая Вес 0.1 кг | 0180-063004 | 1 306 ₽ | у поставщика 8 шт у нас 1 шт | ||
| 6 | Пружина вилки включения Вес 0.4 кг | 0180-063005-0050 | 42 ₽ | у поставщика 21 шт | ||
| 7 ×2 |  | Упор пружины Вес 0.009 кг | 0180-063006-0010 | 86 ₽ | у поставщика 33 шт | |
| 8 | Винт | 0180-064002-0050 | 42 ₽ | у поставщика 2 шт | ||
| 9 | Штифт Вес 0.001 кг | 0180-064003-0050 | 42 ₽ | у поставщика 15 шт кратно 2 | ||
| 10 | Пружина | 0180-064004-0050 | 36 ₽ | у поставщика 17 шт | ||
| 11 |  | Шайба ограничительная Вес 0.003 кг | 0180-064001-0010 | 42 ₽ | у поставщика 8 шт | |
| 12 | Вал копирный Вес 0.429 кг | 0180-064005 | 3 659 ₽ | у поставщика 3 шт | ||
| 13 |  | Ролик Вес 0.004 кг | 3120003 | 49 ₽ | у поставщика 18 шт | |
| 14 |  | Шайба 14х22х1 Вес 0.001 кг | 0180-068002 | 42 ₽ | у поставщика 11 шт | |
| 15 | Болт M14x1.5 | 0180-068001-00100 | 131 ₽ | у поставщика 16 шт | ||
| 15 |  | Болт М14х1,5 Вес 0.026 кг | 0180-068001-0050 | 175 ₽ | у поставщика 30 шт | |
| 16 | Пружина ограничительная Вес 0.001 кг | 0180-068003-0050 | 42 ₽ | у поставщика 2 шт кратно 2 | ||
| 17 |  | Шайба сегмента включения Вес 0.018 кг | 0180-065201-0010 | 86 ₽ | у поставщика 12 шт | |
| 18 | Вал сегмента включения Вес 0.017 кг | 0180-065202-0050 | 219 ₽ | у поставщика 21 шт | ||
| 19 | Сегмент включения зубчатый | 0180-065203 | 521 ₽ | у поставщика 7 шт | ||
| 20 |  | Шайба Вес 0.001 кг | 0180-065204-0050 | 42 ₽ | у поставщика 11 шт | |
| 21 | Пружина сегмента | 0180-065205-0010 | 261 ₽ | у поставщика 13 шт | ||
| 23 | Болт M6x35 Вес 0.008 кг | 0010-013008-0010 | 42 ₽ | у поставщика 440 шт | ||
| 24 ×3 | Болт M6×25 Вес 0.007 кг | 0010-021017-0010 | 42 ₽ | под заказ | ||
| 25 | Болт М6х32 Вес 0.9 кг | 0010-080012-0010 | 46 ₽ | у поставщика 107 шт | ||
| 25 |  | Болт М6х32 Вес 0.008 | 0010-080012-0030 | 42 ₽ | под заказ | |
| 26 | Скобка монтажная | 0180-065004-0030 | 39 ₽ | у поставщика 59 шт | ||
| 27 |  | Болт M6X20 Вес 0.006 кг | 0010-023010-0010 | 42 ₽ | под заказ кратно 6 | |
| 28 |  | Шайба Вес 0.005 кг | 0180-065206-0010 | 42 ₽ | у поставщика 92 шт | |
| 29 | Рычаг включения | 0180-065300-0010 | 349 ₽ | у поставщика 26 шт | ||
| 30 | Корпус сегмента включения | 0180-065001-0080 | 1 046 ₽ | у поставщика 1 шт | ||
| 31 |  | Сальник 15х25х5 Вес 0.003 кг | 0180-065002 | 129 ₽ | у поставщика 33 шт у нас 3 шт | |
| 32 |  | Сектор механизма переключения передач Вес 0.11 кг | 0180-065100-10002 | 871 ₽ | под заказ | |
| 33 |  | Палец направляющий Ф8х14 Вес 0.002 кг | 0010-080008 | 42 ₽ | под заказ у нас 6 шт кратно 6 | |
| 34 |  | Прокладка Вес 0.005 кг | 0GR0-065003 | 175 ₽ | у поставщика 1407 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле. Двигатель CF188 стоит на моделях: CF500-A Basic, CF500-A, CF500, CF500-2A, X5 Basic, X5 Classic (CF500-X5).
