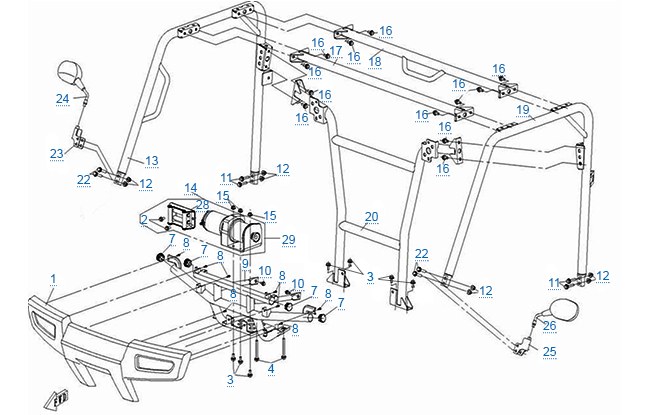

CF500-3 — Каркас кабины и бампер
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 3 ×3 |  | Болт M8x20 Вес 0.016 кг | 30006-080020810 | 42 ₽ | у поставщика 7 шт | |
| 4 ×2 | Болт Вес 28.8 кг | 30006-102090810 | 131 ₽ | у поставщика 137 шт | ||
| 7 ×4 |  | Заглушка переднего бампера Вес 0.005 кг | 9010-040027 | 219 ₽ | у поставщика 12 шт | |
| 8 ×8 | Винт Вес 0.002 кг | 30110-420160010 | 39 ₽ | у поставщика 162 шт кратно 6 | ||

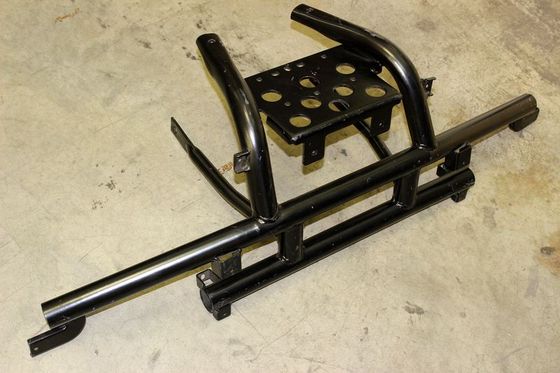

| 9 |  | Передний бампер Вес 4.88 кг | 9030-231000 | 18 602 ₽ | под заказ | |
| 10 ×2 | Болт M8X16 Вес 0.01 кг | 30006-080016810 | 42 ₽ | у поставщика 58 шт | ||
| 11 ×4 |  | Болт M10x1.25x45 Вес 0.04 кг | 30006-102045840 | 129 ₽ | у поставщика 72 шт | |
| 12 ×8 |  | Гайка M10x1.25 Вес 0.013 кг | 30204-102810 | 86 ₽ | у поставщика 532 шт у нас 2 шт кратно 6 | |

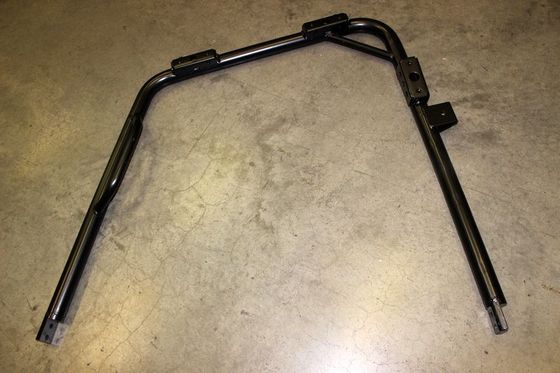

| 13 |  | Правая дуга каркаса безопасности Вес 5.64 кг | 9030-232100-2000 | 4 628 ₽ | под заказ | |
| 15 ×3 | Гайка M8 Вес 0.01 кг | 30204-080810 | 42 ₽ | у поставщика 27 шт | ||
| 16 ×12 | Болт M10x1.25x20 Вес 0.1 кг | 30006-102020810 | 129 ₽ | у поставщика 637 шт | ||
| 16 ×12 |  | Болт M10x1.25x20 Вес 0.027 кг | 30006-102020840 | 39 ₽ | у поставщика 277 шт | |
| 17 | Верхняя труба каркаса безопасности | 9030-232200-1000 | 1 774 ₽ | у поставщика 1 шт | ||
| 18 | Верхняя труба каркаса безопасности 2 | 9030-232500-1000 | 1 510 ₽ | у поставщика 2 шт | ||
| 19 | Левая дуга каркаса безопасности | 9030-232400-2000 | 4 054 ₽ | у поставщика 2 шт | ||

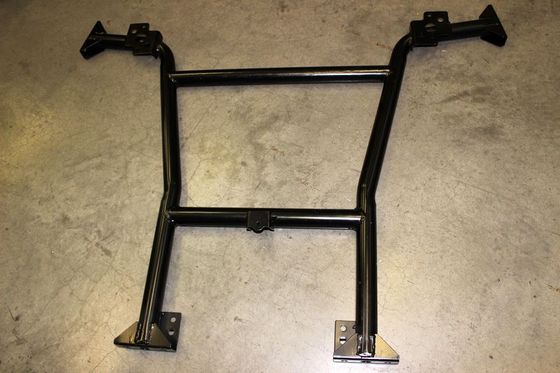

| 20 |  | Задняя дуга каркаса безопасности Вес 6.16 кг | 9030-232300-1000 | 4 033 ₽ | под заказ | |

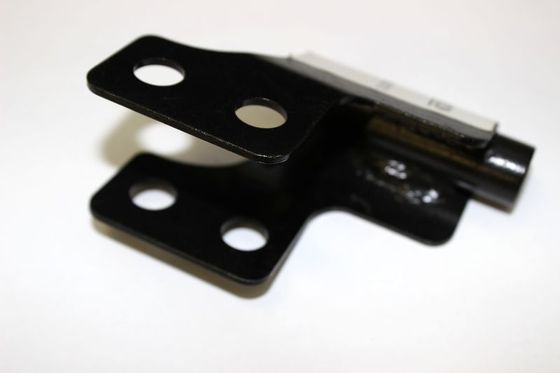

| 23 |  | Кронштейн крепления правого зеркала Вес 0.16 кг | 9030-260020 | 2 221 ₽ | у поставщика 4 шт | |
| 24 |  | Зеркало заднего вида (правое) Вес 0.227 кг | 5190-200300 | 1 262 ₽ | у поставщика 48 шт у нас 2 шт | |

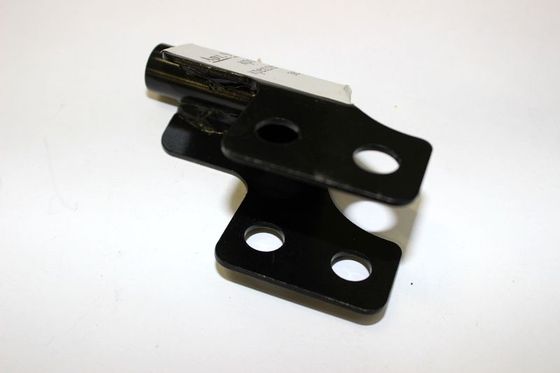

| 25 |  | Кронштейн крепления левого зеркала Вес 0.162 кг | 9030-260010 | 805 ₽ | у поставщика 4 шт | |
| 26 |  | Зеркало заднего вида (левое) Вес 0.291 кг | 5190-200200 | 1 262 ₽ | у поставщика 68 шт у нас 1 шт | |
| 28 |  | Укладчик троса Вес 0.891 кг | 9030-150730 | 3 182 ₽ | у поставщика 15 шт | |
| — ×4 |  | Болт M10x1.25x50 Вес 0.043 кг | 30006-102050810 | 129 ₽ | у поставщика 82 шт кратно 6 |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
