Каталог › CFMOTO › CF500-3 › Рама в сборе

CF500-3 — Рама в сборе

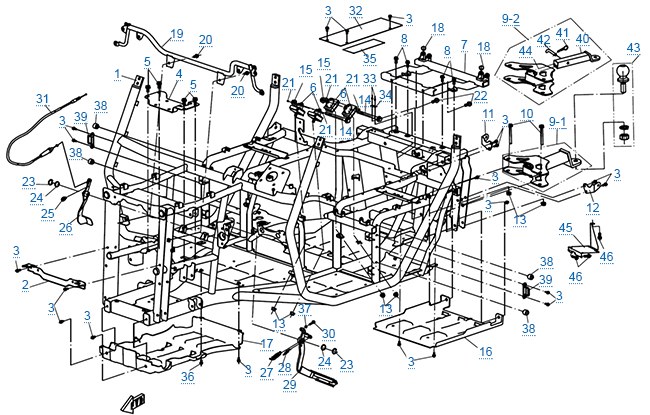

РАМА В СБОРЕ — схема№ 2 · Нижний кронштейн крепления радиатора№ 4 · Кронштейн рулевого механизма№ 5 · Болт M10x1.25x20№ 5 · Болт M10x1.25x20№ 5 · Болт M10x1.25x20№ 5 · Болт M10x1.25x20№ 6 · Демпфирующая опора силового агрегата№ 6 · Демпфирующая опора силового агрегата№ 7 · Кронштейн грузовой платформы№ 8 · Болт M8x20№ 8 · Болт M8x20№ 9-2 · Кронштейн фаркопа№ 10 · Болт№ 11 · Кронштейн крепления пневматического амортизатора ,правый№ 12 · Кронштейн крепления пневматического амортизатора , левый№ 13 · Гайка M10x1.25№ 13 · Гайка M10x1.25№ 13 · Гайка M10x1.25№ 14 · Болт M12x1.25x145№ 14 · Болт M12x1.25x145№ 15 · Гайка M12x1.25№ 15 · Гайка M12x1.25№ 16 · Плита задняя№ 17 · Плита передняя№ 18 · Демпфер пневмолифта№ 18 · Демпфер пневмолифта№ 19 · Кронштейн крепления фар, в сборе№ 20 · Болт M8X16№ 20 · Болт M8X16№ 21 · Винт M6X12№ 21 · Винт M6X12№ 21 · Винт M6X12№ 21 · Винт M6X12№ 21 · Болт M6x12№ 21 · Болт M6x12№ 21 · Болт M6x12№ 21 · Болт M6x12№ 22 · Болт М10х1,25х25№ 23 · Стопорное кольцо№ 23 · Стопорное кольцо№ 25 · Возвратная пружина педали акселератора№ 26 · Педаль акселератора, в сборе№ 27 · Пружина возвратная педали тормоза№ 28 · Пружина возвратная№ 29 · Педаль тормоза, в сборе№ 30 · Болт M6X30№ 30 · Болт М6х30№ 31 · Трос педали акселератора№ 32 · Пластина теплоизоляционная№ 33 · Заклепка 4х13№ 35 · Прокладка теплоизоляционная№ 36 · Болт M6x10№ 37 · Гайка№ 37 · Гайка M6№ 38 · Виброгаситель№ 38 · Виброгаситель№ 38 · Виброгаситель№ 38 · Виброгаситель№ 38 · Втулка резиновая№ 38 · Втулка резиновая№ 38 · Втулка резиновая№ 38 · Втулка резиновая№ 39 · Крюк монтажный№ 40 · Кронштейн фаркопа№ 40 · Кронштейн шара фаркопа№ 41 · Шплинт крепежного штифта фаркопа№ 42 · Чекер буксирного устройства№ 43-1 · Шар фаркопа№ 44-1 · Кронштейн шара фаркопа (до 2012)№ 44-2 · Кронштейн фаркопа№ 46 · Болт М6х12№ 46 · Болт М6х12
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Рама903-03.01.0021 322 ₽у поставщика 1 шт
2Нижний кронштейн крепления радиатора
Вес 0.265 кг
9030-037300121 ₽у поставщика 6 шт
4Кронштейн рулевого механизма
Вес 0.798 кг
9030-0374002 092 ₽у поставщика 7 шт
5
×4
Болт M10x1.25x20
Вес 0.1 кг
30006-102020810129 ₽у поставщика 637 шт
5
×4
Болт M10x1.25x20
Вес 0.027 кг
30006-10202084039 ₽у поставщика 277 шт
6
×4
Демпфирующая опора силового агрегата
Вес 0.229 кг
401B-000200-100001 438 ₽под заказ
у нас 4 шт
7Кронштейн грузовой платформы
Вес 3.132 кг
9030-0375002 094 ₽у поставщика 3 шт
8
×4
Болт M8x20
Вес 0.016 кг
30006-08002081042 ₽у поставщика 7 шт

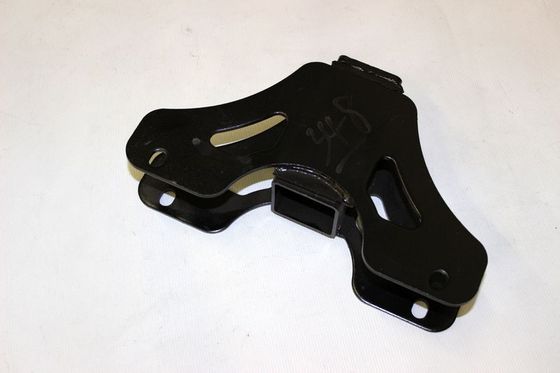

9-2Кронштейн фаркопа
Вес 5.446 кг
9030-4001A03 117 ₽у поставщика 1 шт
10
×2
Болт
Вес 28.8 кг
30006-102090810131 ₽у поставщика 137 шт
11Кронштейн крепления пневматического амортизатора ,правый
Вес 0.108 кг
9030-03780067 ₽у поставщика 50 шт
12Кронштейн крепления пневматического амортизатора , левый
Вес 0.107 кг
9030-03770055 ₽у поставщика 15 шт
13
×6
Гайка M10x1.25
Вес 0.013 кг
30204-10281086 ₽у поставщика 532 шт
у нас 2 шт
кратно 6
14
×2
Болт M12x1.25x145
Вес 0.147 кг
30006-122145840392 ₽у поставщика 29 шт
15
×2
Гайка M12x1.25
Вес 0.017 кг
30204-12284036 ₽у поставщика 69 шт
16Плита задняя
Вес 0.62 кг
9030-0400071 113 ₽у поставщика 4 шт
17Плита передняя
Вес 0.88 кг
9030-0400172 616 ₽у поставщика 10 шт
18
×2
Демпфер пневмолифта
Вес 0.004 кг
9030-22000686 ₽у поставщика 182 шт

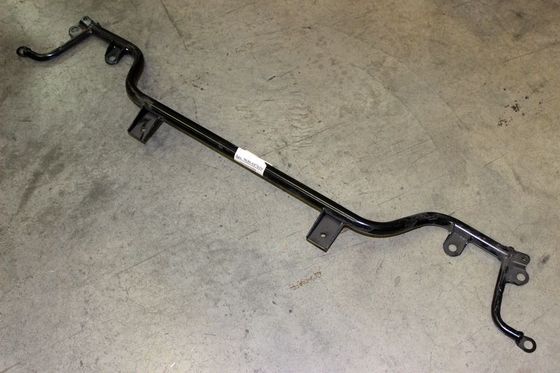

19Кронштейн крепления фар, в сборе
Вес 1.28 кг
9030-0376101 222 ₽у поставщика 5 шт
20
×2
Болт M8X16
Вес 0.01 кг
30006-08001681042 ₽у поставщика 58 шт
21
×4
Винт M6X12
Вес 0.006 кг
30102-06001281011 ₽у поставщика 43 шт
кратно 6
21
×4
Болт M6x12
Вес 0.005 кг
30102-06001284042 ₽у поставщика 64 шт
22
×2
Болт М10х1,25х2530006-102025840129 ₽у поставщика 3 шт
у нас 4 шт
23
×2
Стопорное кольцо
Вес 0.001 кг
30801-0140539 ₽у поставщика 41 шт
25Возвратная пружина педали акселератора
Вес 0.007 кг
9030-10117142 ₽у поставщика 75 шт
кратно 5
26Педаль акселератора, в сборе
Вес 0.245 кг
9030-100300650 ₽у поставщика 9 шт

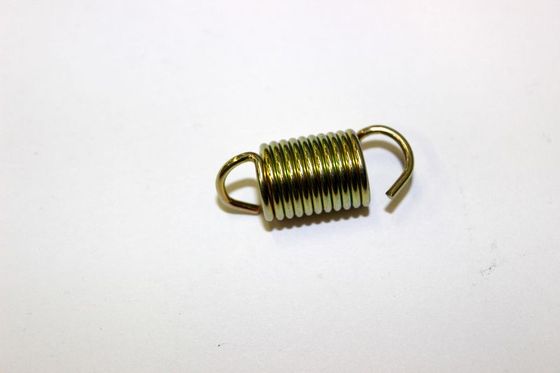

27Пружина возвратная педали тормоза
Вес 0.008 кг
9010-08020142 ₽у поставщика 44 шт
28Пружина возвратная
Вес 0.002 кг
9010-080203-100086 ₽у поставщика 1 шт

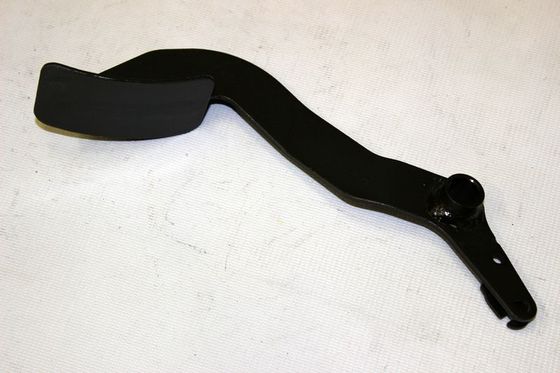

29Педаль тормоза, в сборе
Вес 0.664 кг
9030-0806001 002 ₽у поставщика 5 шт
30Болт M6X30
Вес 0.01 кг
30006-06003081042 ₽под заказ
у нас 9 шт
кратно 6
30Болт М6х30
Вес 0.01 кг
30006-06003084042 ₽у поставщика 133 шт
31Трос педали акселератора
Вес 0.201 кг
9030-101500741 ₽у поставщика 2 шт

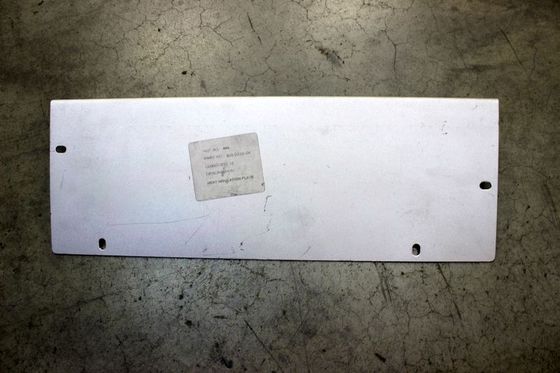

32Пластина теплоизоляционная
Вес 0.323 кг
9030-030004540 ₽у поставщика 4 шт
33
×2
Заклепка 4х13
Вес 0.011 кг
30902-040132046 ₽у поставщика 352 шт
35Прокладка теплоизоляционная
Вес 0.018 кг
9010-020006305 ₽у поставщика 33 шт
36Болт M6x10
Вес 0.006 кг
30006-06001084057 ₽у поставщика 95 шт
37Гайка
Вес 0.002 кг
30200-06081046 ₽у поставщика 59 шт
кратно 6
37Гайка M6
Вес 0.001 кг
30200-06084042 ₽у поставщика 307 шт
кратно 6
38
×4
Виброгаситель
Вес 0.012 кг
9030-370901-10000131 ₽у поставщика 6 шт
38
×4
Втулка резиновая
Вес 0.01 кг
9030-370901129 ₽у поставщика 87 шт
39
×2

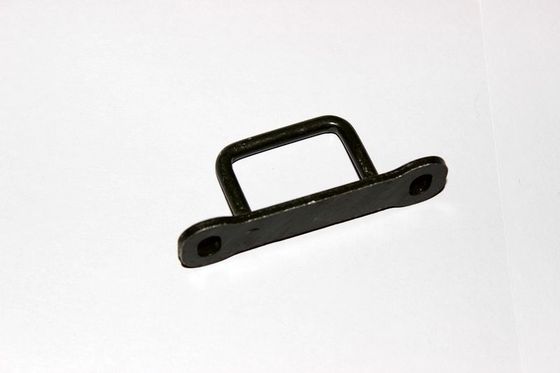

Крюк монтажный
Вес 0.041 кг
9030-370700100 ₽у поставщика 29 шт

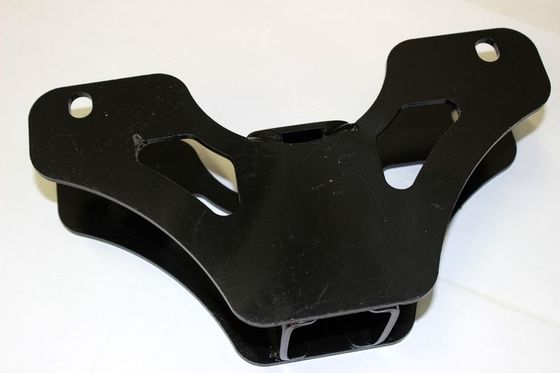

40Кронштейн фаркопа
Вес 1.636 кг
7020-401200-100004 269 ₽у поставщика 19 шт

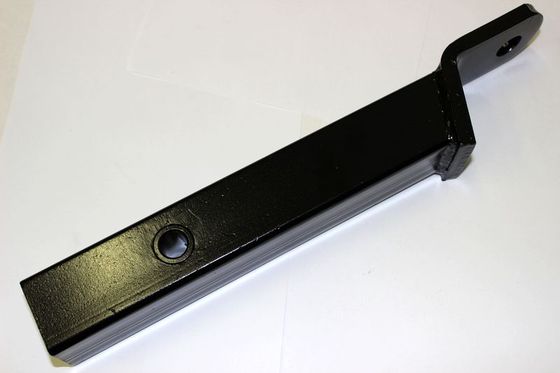

40Кронштейн шара фаркопа
Вес 1.999 кг
9020-4001205 229 ₽у поставщика 3 шт
41Шплинт крепежного штифта фаркопа9010-400102-10000175 ₽под заказ
у нас 7 шт
42Чекер буксирного устройства
Вес 0.202 кг
9010-400103568 ₽у поставщика 13 шт
у нас 2 шт
43-1Шар фаркопа
Вес 0.85 кг
9010-205000-10001 687 ₽у поставщика 157 шт
у нас 2 шт
44-1Кронштейн шара фаркопа (до 2012)
Вес 2.696 кг
9030-0371005 157 ₽у поставщика 3 шт

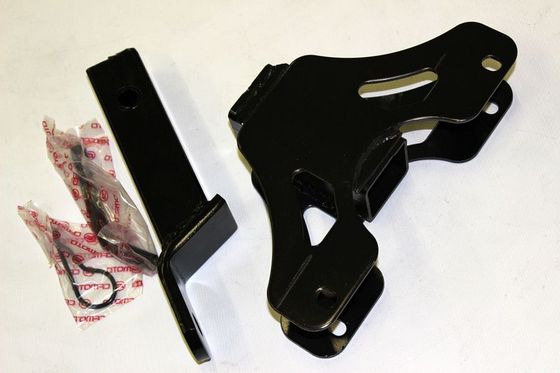

44-2Кронштейн фаркопа
Вес 2.981 кг
9030-400100-10002 975 ₽у поставщика 1 шт
46
×20
Болт М6х1230006-06001287046 ₽у поставщика 523 шт
у нас 1 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
×
