CF500-3 — Тормозная система

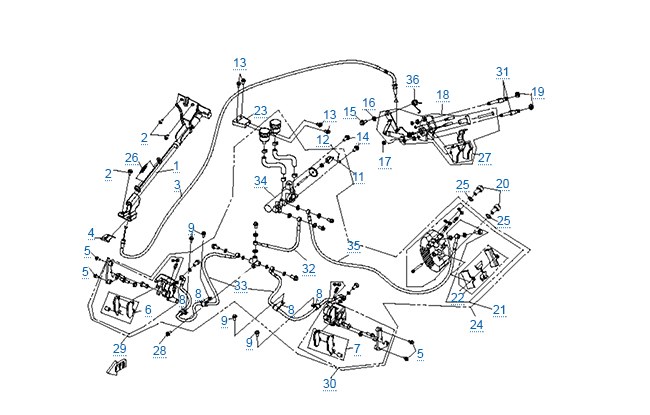

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|

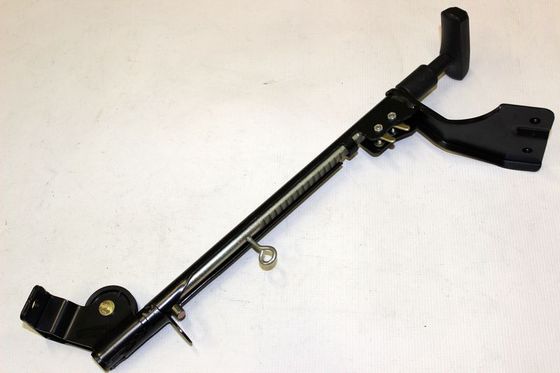

| 1 |  | Механизм стояночного тормоза, в сборе Вес 0.84 кг | 9030-080500 | 2 543 ₽ | у поставщика 5 шт | |
| 2 ×3 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 2 ×3 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||

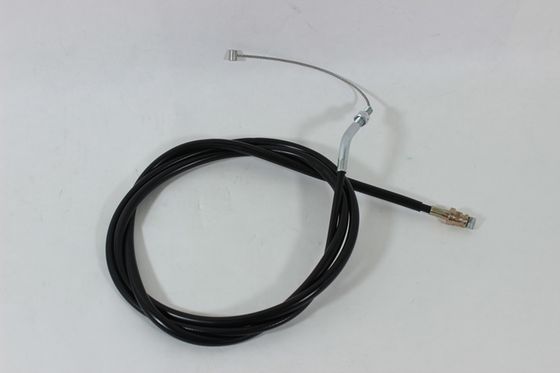

| 3 |  | Трос стояночного тормоза Вес 0.437 кг | 9030-080200-00001 | 1 046 ₽ | у поставщика 6 шт | |
| 4 |  | Ограничитель троса Вес 0.003 кг | 9030-080006 | 33 ₽ | у поставщика 6 шт | |
| 5 ×4 |  | Болт M8x20 Вес 0.016 кг | 30006-080020810 | 42 ₽ | у поставщика 7 шт | |

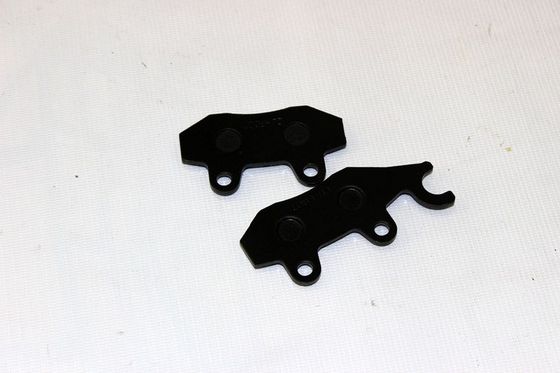

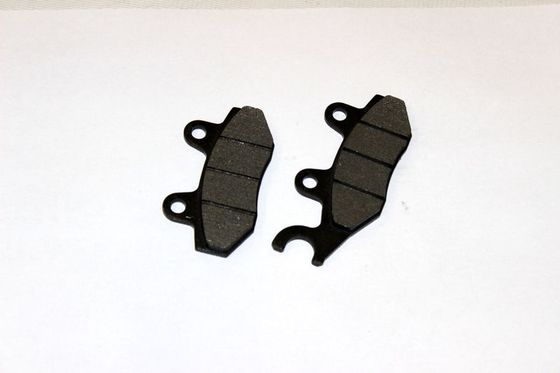

| 6 |  | Тормозные колодки UTV правый комплект (замена на 9060-080810) Вес 0.129 кг | 9030-0808A0 | 827 ₽ | у поставщика 103 шт | |
| 7 ×2 |  | Тормозные колодки UTV левый комплект Вес 0.127 кг | 9030-0808B0 | 1 175 ₽ | у поставщика 158 шт | |

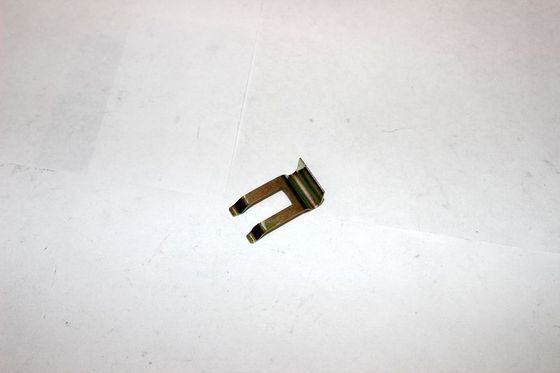

| 8 |  | Клипса тормозного шланга Вес 0.007 кг | 9010-080104 | 131 ₽ | у поставщика 2 шт кратно 10 | |
| 9 ×4 |  | Болт M6x10 Вес 0.006 кг | 30006-060010840 | 57 ₽ | у поставщика 95 шт | |
| 12 |  | Шплинт 1.6x25 Вес 0.001 кг | 30903-0162520 | 42 ₽ | у поставщика 18 шт кратно 6 | |
| 13 ×4 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||
| 14 ×2 |  | Болт M8X25 Вес 0.018 кг | 30006-080025810 | 86 ₽ | у поставщика 1 шт | |
| 16 |  | Шайба 12 Вес 0.002 кг | 30300-120142 | 11 ₽ | у поставщика 2 шт | |
| 17 |  | Гайка Вес 0.004 кг | 30204-060810 | 42 ₽ | у поставщика 61 шт | |
| 17 |  | Гайка М6 Вес 0.003 кг | 30202-060110 | 42 ₽ | под заказ кратно 6 | |
| 18 |  | Суппорт стояночного тормоза, в сборе Вес 0.84 кг | 9030-080300 | 1 681 ₽ | у поставщика 4 шт | |
| 19 ×2 |  | Гайка M10x1.25 Вес 0.013 кг | 30204-102810 | 86 ₽ | у поставщика 532 шт у нас 2 шт кратно 6 | |
| 21 |  | Суппорт тормозной, задний Вес 1.1 кг | 9010-080500 | 7 798 ₽ | у поставщика 35 шт | |
| 22 |  | Колодки тормозные задние (2 шт.) Вес 0.147 кг | 9010-0805A0 | 1 175 ₽ | у поставщика 306 шт у нас 2 шт | |

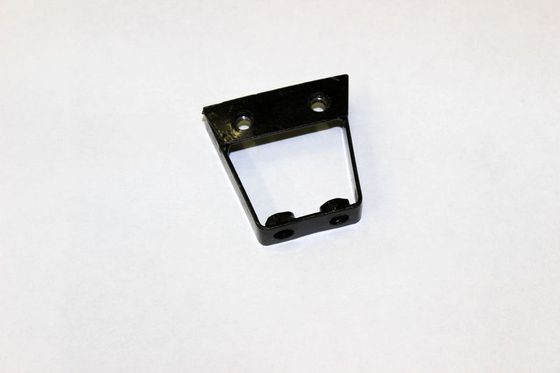

| 23 |  | Кронштейн Вес 0.043 кг | 9030-080010 | 264 ₽ | у поставщика 8 шт | |

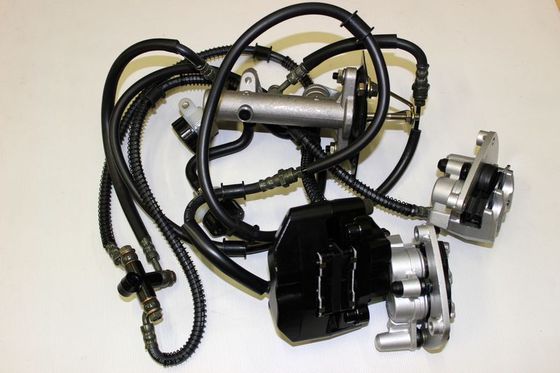

| 24 |  | Гидравлическая тормозная система, в сборе Вес 5.212 кг | 9030-080100 | 62 648 ₽ | у поставщика 1 шт | |

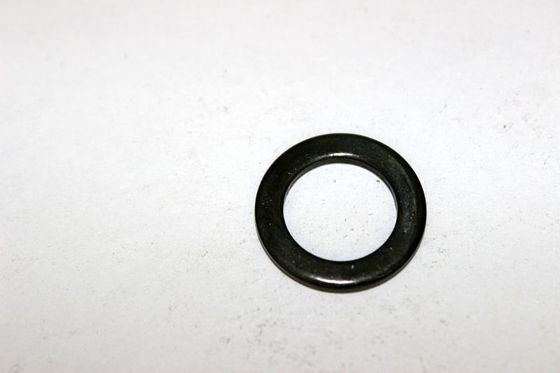

| 25 ×2 |  | Шайба Ф10 Вес 0.002 кг | 9010-300002 | 86 ₽ | у поставщика 220 шт у нас 6 шт кратно 10 | |

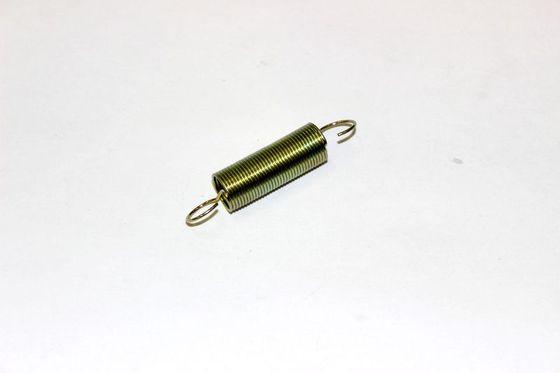

| 26 |  | Пружина стояночного тормоза Вес 0.009 кг | 9030-080007 | 20 ₽ | у поставщика 233 шт кратно 5 | |
| 27 |  | Колодки тормозные задние (стояночного тормоза) 2 шт. Вес 0.105 кг | 9010-0803A0 | 1 175 ₽ | у поставщика 15 шт | |
| 28 |  | Болт M8x30 Вес 0.019 кг | 30006-080030840 | 42 ₽ | у поставщика 11 шт | |

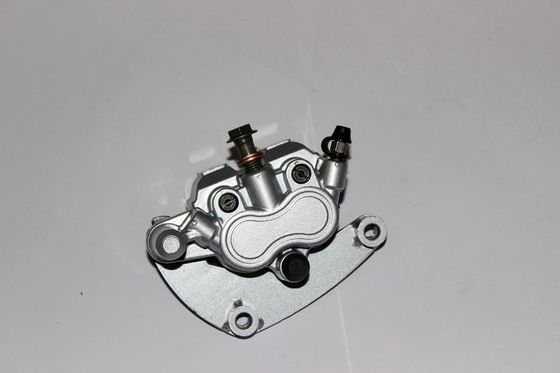

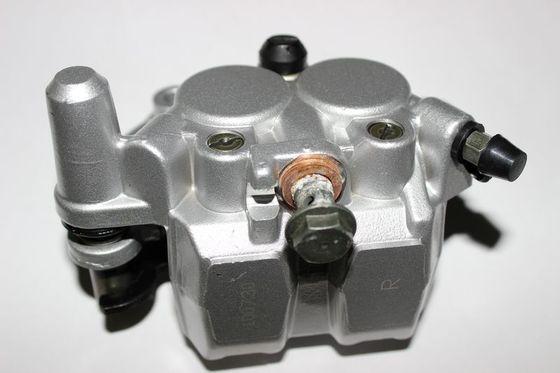

| 29 |  | Тормозной суппорт, передний правый Вес 0.871 кг | 9030-080150 | 11 414 ₽ | у поставщика 2 шт | |
| 30 |  | Тормозной суппорт, передний левый Вес 0.86 кг | 9030-080160 | 6 185 ₽ | у поставщика 2 шт | |
| 31 ×2 |  | Ось суппорта стояночного тормоза Вес 0.053 кг | 9010-080301-10000 | 305 ₽ | у поставщика 45 шт | |

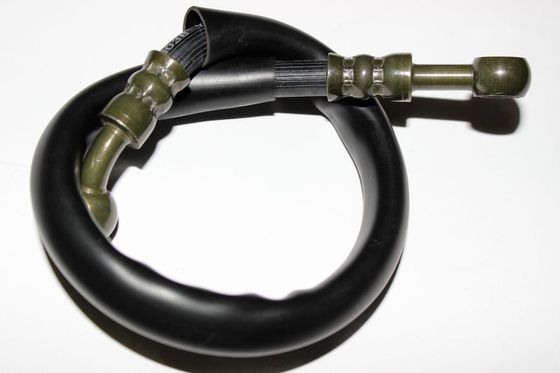

| 32 |  | Тормозной шланг от гл.торм. цил. UTV на тройник Вес 0.098 кг | 9030-080130 | 243 ₽ | у поставщика 6 шт | |

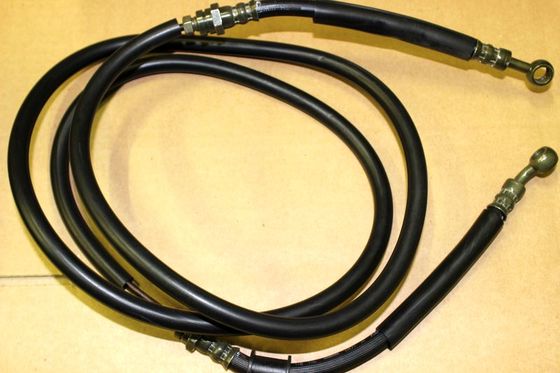

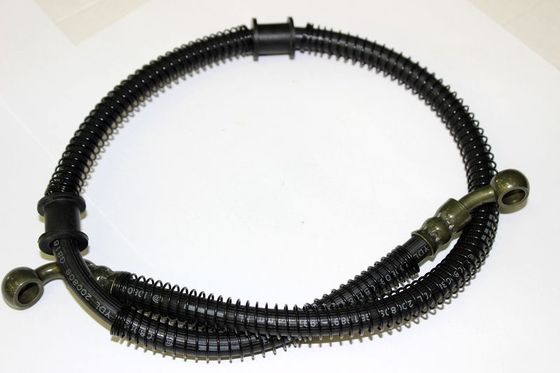

| 33 |  | Шланг тормозной (UTV) Вес 0.156 кг | 9030-080140 | 1 785 ₽ | у поставщика 86 шт | |

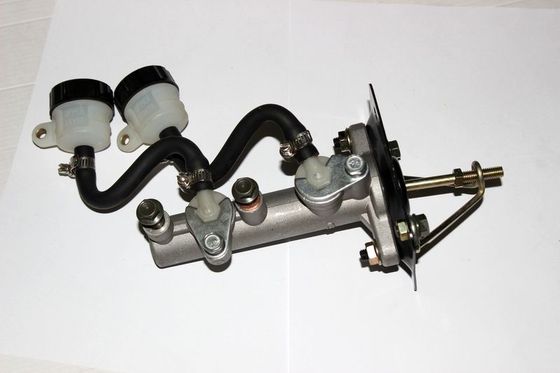

| 34 |  | Тормозной цилиндр главный (UTV) Вес 0.933 кг | 9030-080120 | 11 546 ₽ | под заказ | |
| 35 |  | Тормозная трубка заднего тормоза Вес 0.441 кг | 9030-080170 | 1 909 ₽ | под заказ |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
