CF500-A Basic — Топливная система

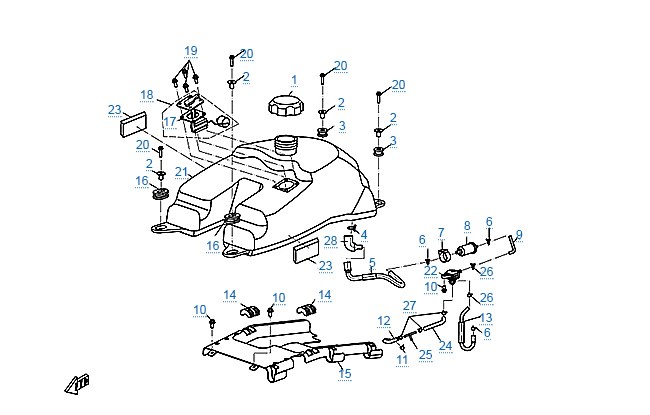

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 |  | Крышка топливного бака Вес 0.091 кг | 9010-120200 | 785 ₽ | у поставщика 594 шт | |
| 2 ×4 |  | Втулка Вес 0.008 кг | 9010-120310 | 86 ₽ | у поставщика 15 шт | |
| 3 ×2 |  | Подушка топливного бака, задняя Вес 0.005 кг | 9010-120007 | 42 ₽ | у поставщика 5 шт | |
| 4 |  | Хомут Ф14 Вес 0.001 кг | 30601-114010 | 42 ₽ | у поставщика 130 шт | |
| 5 | Шланг топливный Вес 0.056 кг | 9010-120510-2000 | 1 743 ₽ | у поставщика 25 шт у нас 1 шт | ||
| 6 ×3 |  | Кольцо стопорное Вес 0.002 кг | 30601-110010 | 42 ₽ | у поставщика 17 шт кратно 6 | |
| 7 |  | Фиксатор топливного фильтра Вес 0.005 кг | 8010-120001 | 44 ₽ | у поставщика 3 шт | |
| 8 |  | Фильтр топливный Вес 0.022 кг | 8010-120300 | 305 ₽ | у поставщика 414 шт | |
| 10 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 10 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||
| 11 ×2 |  | Хомут ф8 Вес 0.001 кг | 30601-108010 | 42 ₽ | у поставщика 53 шт у нас 10 шт кратно 10 | |
| 12 |  | Трубка Вес 0.008 кг | 9010-120560 | 263 ₽ | у поставщика 4 шт | |
| 13 |  | Шланг Вес 0.018 кг | 6100-000102 | 104 ₽ | у поставщика 4 шт | |
| 13 |  | Шланг топливный 3 Вес 0.035 кг | 9010-120530-1000 | 826 ₽ | под заказ | |
| 14 ×2 | Подушка Вес 0.01 кг | 9010-120005 | 129 ₽ | у поставщика 4 шт | ||
| 15 |  | Плита топливного бака, защитная Вес 0.283 кг | 9010-040042 | 2 613 ₽ | у поставщика 2 шт | |
| 16 ×2 |  | Подушка топливного бака, передняя Вес 0.011 кг | 9010-120006 | 86 ₽ | под заказ | |
| 17 |  | Кольцо уплотнительное Вес 0.009 кг | 9010-170121 | 86 ₽ | у поставщика 36 шт кратно 2 | |
| 18 |  | Датчик топливный (с уплотнительным кольцом) Вес 0.105 кг | 9010-170120 | 741 ₽ | у поставщика 18 шт | |
| 19 ×4 |  | Болт M6x10 Вес 0.006 кг | 30006-060010840 | 57 ₽ | у поставщика 95 шт | |
| 21 |  | Бак топливный Вес 2.8 кг | 9010-120100 | 10 936 ₽ | под заказ | |
| 22 |  | Кран топливный Вес 0.08 кг | 5190-120510 | 960 ₽ | у поставщика 38 шт | |
| 23 ×2 |  | Рычаг крана топливный Вес 0.001 кг | 9010-120008 | 47 ₽ | у поставщика 226 шт | |
| 24 |  | Патрубок Вес 0.019 кг | 9010-120540 | 521 ₽ | у поставщика 2 шт | |
| 25 | Шарнир вакуумный Т-образный Вес 0.001 кг | 8010-360001 | 13 ₽ | у поставщика 19 шт | ||
| 26 ×2 |  | Хомут A 9x1.0 Вес 0.001 кг | 30601-109010 | 42 ₽ | у поставщика 7 шт кратно 6 | |
| 27 ×2 | Хомут ф7 Вес 0.001 кг | 30601-107010 | 42 ₽ | у поставщика 143 шт кратно 6 | ||
| 28 |  | Кольцо резиновое топливного шланга Вес 0.015 кг | 9010-120501 | 1 438 ₽ | у поставщика 3 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
