CF500 — Трубки системы вентиляции вариатора

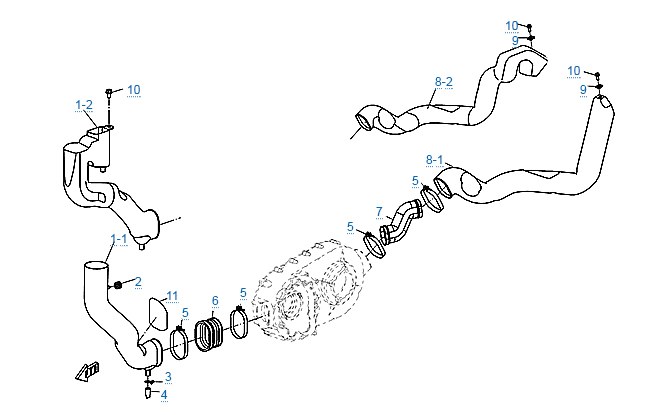

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1-1 | Патрубок впускной системы охлаждения Вес 0.61 кг | 9010-000102 | 3 659 ₽ | у поставщика 5 шт | ||

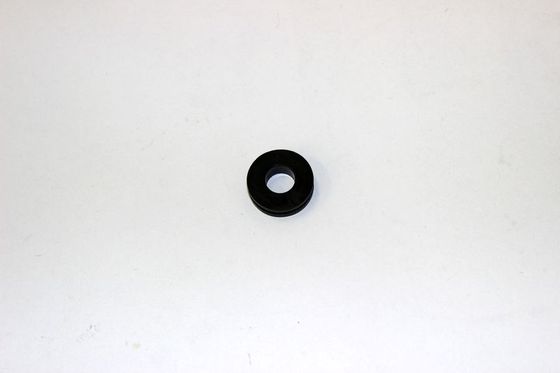

| 2 |  | Уплотнитель фары Вес 0.001 кг | 9010-160101 | 42 ₽ | под заказ кратно 6 | |
| 3 |  | Зажим Вес 0.011 кг | 30601-116020 | 42 ₽ | у поставщика 72 шт | |
| 3 | Хомут Вес 0.003 кг | 30601-117010 | 42 ₽ | у поставщика 126 шт кратно 6 | ||

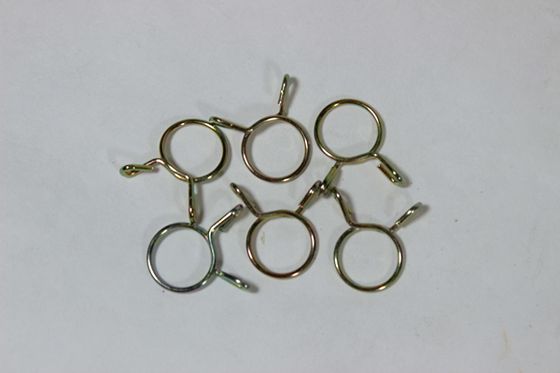

| 3 |  | Хомут пружинный А16 Вес 0.001 кг | 30601-116010 | 42 ₽ | у поставщика 77 шт кратно 6 | |
| 4 | Сливная пробка Вес 0.004 кг | 0180-110005 | 392 ₽ | у поставщика 46 шт | ||
| 5 ×4 |  | Хомут ф78-101 Вес 0.026 кг | 9010-000105 | 349 ₽ | под заказ | |

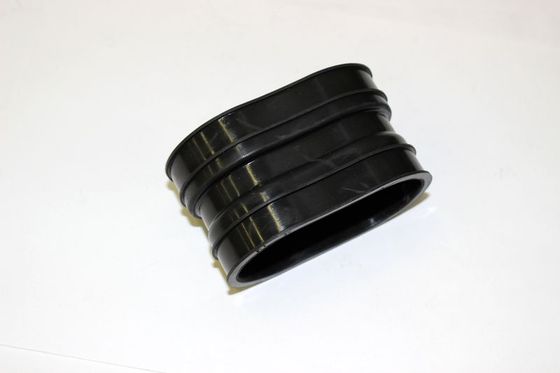

| 6 ×2 |  | Гофра впускная системы охлаждения вариатора Вес 0.087 кг | 9010-000101 | 521 ₽ | у поставщика 11 шт у нас 1 шт | |

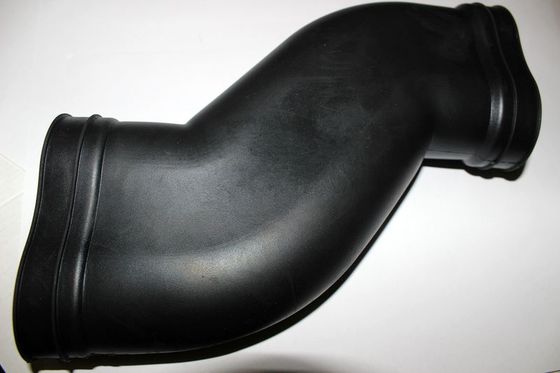

| 7 |  | Патрубок охлаждения Вес 0.356 кг | 901A-000101 | 2 352 ₽ | у поставщика 8 шт | |
| 8-1 | Чехол гофрированный системы охлаждения вариатора | 9010-000103 | 3 047 ₽ | под заказ | ||
| 9 |  | Гайка М6 Вес 0.004 кг | 8030-040800-00001 | 44 ₽ | у поставщика 164 шт кратно 6 | |
| 10 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 10 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
