CF625-Z6 EFI — Рама в сборе

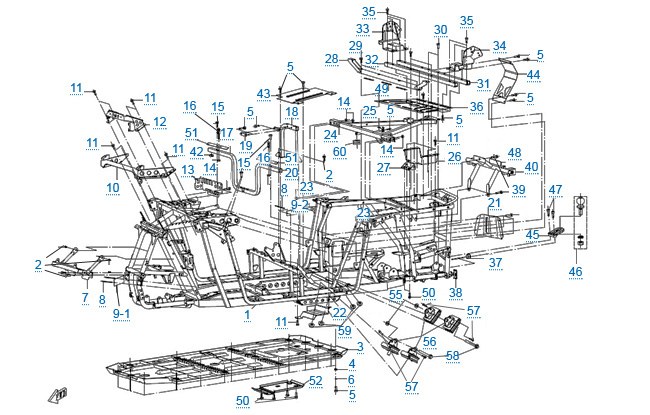

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1-1 | Рама несущая Вес 72.3 кг | 9060-030100 | 60 435 ₽ | у поставщика 1 шт | ||
| 1-2 | Рама в сборе | 9060-030100-2000 | 104 598 ₽ | у поставщика 2 шт | ||
| 2 ×20 | Болт M8X16 Вес 0.01 кг | 30006-080016810 | 42 ₽ | у поставщика 58 шт | ||
| 4 ×16 |  | Шайба Вес 0.009 кг | 9060-040028 | 86 ₽ | у поставщика 14 шт кратно 8 | |
| 5 ×35 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 5 ×35 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||
| 6 ×16 |  | Шайба Вес 0.001 кг | 30303-060112 | 46 ₽ | у поставщика 1110 шт кратно 6 | |
| 6 ×16 |  | Гровер Вес 0.001 кг | 30303-060142 | 42 ₽ | у поставщика 620 шт кратно 10 | |
| 7-1 |  | Кронштейн нижней опоры радиатора Вес 1.645 кг | 9060-037300 | 826 ₽ | у поставщика 1 шт | |
| 7-2 |  | Кронштейн нижней опоры радиатора Вес 1.654 кг | 9060-037300-1000 | 1 547 ₽ | у поставщика 2 шт | |
| 8 ×2 |  | Заклепка 4х13 Вес 0.011 кг | 30902-0401320 | 46 ₽ | у поставщика 352 шт | |
| 9 |  | Шильда Вес 0.003 кг | 9060-190010 | 21 ₽ | под заказ | |
| 10 |  | Кронштейн установочный Z6 Вес 1.17 кг | 9060-037250-1000 | 761 ₽ | у поставщика 2 шт | |
| 11 ×15 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||
| 12 |  | Кронштейн верхний бачка сист. охл. Вес 0.578 кг | 9060-037110 | 2 265 ₽ | у поставщика 2 шт | |
| 13 |  | Кронштейн посадочный для реле Вес 0.276 кг | 9060-038010 | 310 ₽ | у поставщика 10 шт | |
| 14 ×3 | Гайка M8 Вес 0.01 кг | 30204-080810 | 42 ₽ | у поставщика 27 шт | ||
| 16 ×2 |  | Ограничитель Вес 0.054 кг | 9060-037663 | 197 ₽ | у поставщика 6 шт | |
| 17 |  | Опора сидения правая Z6 Вес 0.672 кг | 9060-038030-1000 | 462 ₽ | у поставщика 5 шт | |
| 18 |  | Кронштейн ручного тормоза установочный Z6 Вес 0.925 кг | 9060-037570-1000 | 839 ₽ | у поставщика 4 шт | |
| 19 |  | Упорный кронштейн стояночного тормоза Вес 0.266 кг | 9060-038310 | 276 ₽ | у поставщика 4 шт | |
| 20 |  | Кронштейн для установки сидений Вес 0.726 кг | 9060-038020 | 462 ₽ | у поставщика 4 шт | |
| 21 |  | Заглушка задняя Вес 0.438 кг | 9060-030491 | 297 ₽ | у поставщика 6 шт | |
| 22 |  | Заглушка нижняя Вес 0.389 кг | 9060-030488 | 188 ₽ | у поставщика 6 шт | |
| 23 ×4 |  | Болт М8х48 Вес 0.026 | 30006-080048840 | 37 ₽ | под заказ | |
| 24 |  | Элемент силовой моторного отсека Z6 Вес 3.38 кг | 9060-037710-3000 | 1 763 ₽ | у поставщика 1 шт | |
| 25 |  | Кронштейн для уст. клапана Вес 0.031 кг | 9060-038203 | 21 ₽ | у поставщика 7 шт | |
| 26 |  | Теплоизолирующий экран заднего редуктора Вес 0.667 кг | 9060-031670 | 927 ₽ | у поставщика 4 шт | |
| 28 |  | Поперечная балка моторного отсека Z6 Вес 1.3 кг | 9060-037760 | 893 ₽ | у поставщика 3 шт | |
| 29 ×4 |  | Болт M8×35 Вес 0.021 кг | 30006-080035810 | 86 ₽ | под заказ | |
| 29 ×4 |  | Болт M8x35 Вес 0.021 кг | 30006-080035840 | 86 ₽ | под заказ у нас 1 шт | |
| 31 |  | Поперечная балка (2) грузового отсека Вес 1.141 кг | 9060-037850 | 1 036 ₽ | у поставщика 1 шт | |
| 32 |  | Поперечная балка моторного отсека Z6 Вес 1.159 кг | 9060-037810 | 1 178 ₽ | у поставщика 8 шт | |
| 33 |  | Накладка зад. бампера соединительная правая Вес 0.842 кг | 9060-038202 | 7 189 ₽ | у поставщика 1 шт | |
| 34 |  | Накладка зад. бампера соединительная левая Вес 0.873 кг | 9060-038201 | 7 189 ₽ | у поставщика 4 шт | |
| 37 ×2 |  | Заглушка круглая Вес 0.005 кг | 9060-038123 | 62 ₽ | у поставщика 19 шт | |
| 38 ×2 |  | Заглушка Вес 0.006 кг | 9060-038122 | 31 ₽ | у поставщика 6 шт | |
| 39-1 ×3 | Болт Вес 0.1 кг | 30006-102016810 | 86 ₽ | у поставщика 50 шт | ||
| 39-1 ×3 |  | Болт М10x1.25x16 Вес 0.023 кг | 30006-102016840 | 129 ₽ | у поставщика 193 шт | |
| 39-2 ×8 | Болт M10x1.25x20 Вес 0.1 кг | 30006-102020810 | 129 ₽ | у поставщика 637 шт | ||
| 39-2 ×8 |  | Болт M10x1.25x20 Вес 0.027 кг | 30006-102020840 | 39 ₽ | у поставщика 277 шт | |
| 40 |  | Кронштейн крепления заднего бампера Вес 1.268 кг | 9060-037910 | 914 ₽ | у поставщика 2 шт | |
| 42 |  | Демпфер радиатора Вес 0.011 кг | 5190-001003 | 44 ₽ | у поставщика 12 шт кратно 6 | |
| 43 |  | Теплоизоляционная накладка Вес 0.283 кг | 9060-038125 | 441 ₽ | у поставщика 16 шт | |
| 45 |  | Кронштейн фаркопа Вес 0.597 кг | 9010-030002 | 1 656 ₽ | у поставщика 7 шт | |
| 46 |  | Шар фаркопа Вес 0.85 кг | 9010-205000-1000 | 1 687 ₽ | у поставщика 157 шт у нас 2 шт | |
| 49 ×12 |  | Теплоизоляционная накладка Вес 0.005 кг | 9060-038129 | 16 ₽ | у поставщика 177 шт кратно 6 | |
| 55 ×2 |  | Гайка M12x1.25 Вес 0.017 кг | 30204-122840 | 36 ₽ | у поставщика 69 шт | |
| 56 ×4 |  | Демпфирующая опора силового агрегата Вес 0.229 кг | 401B-000200-10000 | 1 438 ₽ | под заказ у нас 4 шт | |
| 57 ×4 |  | Винт M6X12 Вес 0.006 кг | 30102-060012810 | 11 ₽ | у поставщика 43 шт кратно 6 | |
| 57 ×4 |  | Болт M6x12 Вес 0.005 кг | 30102-060012840 | 42 ₽ | у поставщика 64 шт | |
| 58 ×2 |  | Болт M12x1.25x145 Вес 0.147 кг | 30006-122145840 | 392 ₽ | у поставщика 29 шт | |
| 60 |  | Уплотнитель монтажный Вес 0.004 кг | 5020-031001 | 60 ₽ | у поставщика 136 шт кратно 6 | |
| — ×4 |  | Гайка M10x1.25 Вес 0.013 кг | 30204-102810 | 86 ₽ | у поставщика 532 шт у нас 2 шт кратно 6 |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
