CF800-U8 EFI — Система охлаждения двигателя

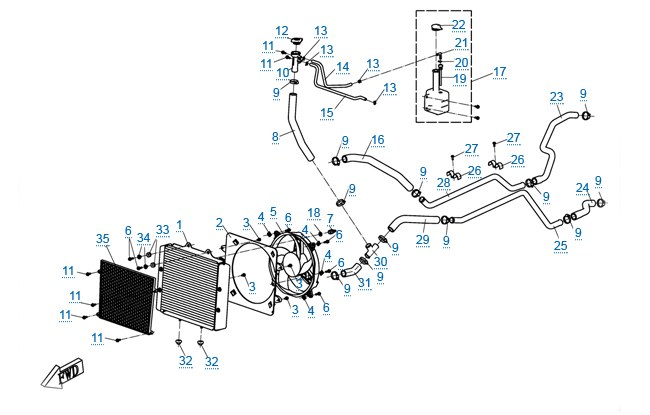

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|

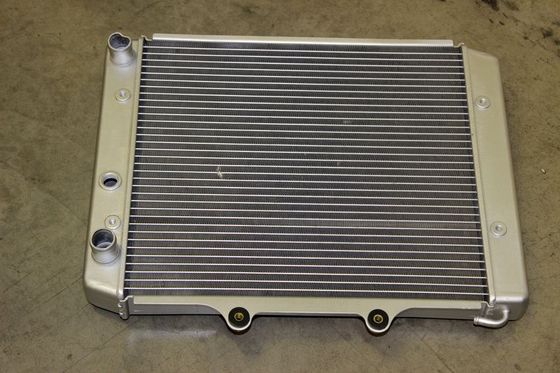

| 1 |  | Радиатор системы охлаждения Вес 2.13 кг | 9060-180100-1000 | 33 763 ₽ | у поставщика 3 шт | |
| 2 |  | Дефлектор радиатора Вес 0.222 кг | 9060-181301 | 1 567 ₽ | у поставщика 37 шт | |
| 4 ×4 |  | Гайка М6 Вес 0.004 кг | 8030-040800-00001 | 44 ₽ | у поставщика 164 шт кратно 6 | |
| 5 |  | Вентилятор системы охлаждения Вес 1.296 кг | 9060-181400 | 17 599 ₽ | у поставщика 40 шт | |
| 6 ×4 | Болт M6X20 Вес 0.01 кг | 30006-060020810 | 42 ₽ | у поставщика 29 шт | ||
| 6 ×4 | Болт M6x20 | 30006-060020870 | 86 ₽ | у поставщика 11 шт | ||
| 7 |  | Датчик включения вентилятора Вес 0.033 кг | 7020-150600 | 1 831 ₽ | у поставщика 209 шт | |
| 8 |  | Патрубок радиатора наполнительный Вес 0.209 кг | 7030-180023 | 1 526 ₽ | у поставщика 25 шт | |
| 9 ×12 | Хомут Вес 0.03 кг | 9010-180007 | 261 ₽ | у поставщика 45 шт | ||
| 10 | Горловина радиатора Вес 0.07 кг | 9060-180025-1000 | 917 ₽ | у поставщика 18 шт | ||
| 11 ×8 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 11 ×8 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||
| 12 |  | Крышка радиатора охлаждения Вес 0.038 кг | 8010-180024 | 741 ₽ | у поставщика 1 шт | |
| 13 ×4 |  | Хомут Вес 0.001 кг | 30601-111010 | 11 ₽ | у поставщика 4 шт кратно 6 | |
| 14 |  | Шланг системы охлаждения Вес 0.025 кг | 7030-180062 | 46 ₽ | у поставщика 13 шт | |
| 15 |  | Шланг радиатора сливной Вес 0.038 кг | 7030-180061 | 77 ₽ | у поставщика 13 шт | |
| 16 |  | Патрубок выпускной сист. охл.радиатора Вес 0.213 кг | 7030-180022 | 1 701 ₽ | у поставщика 46 шт | |

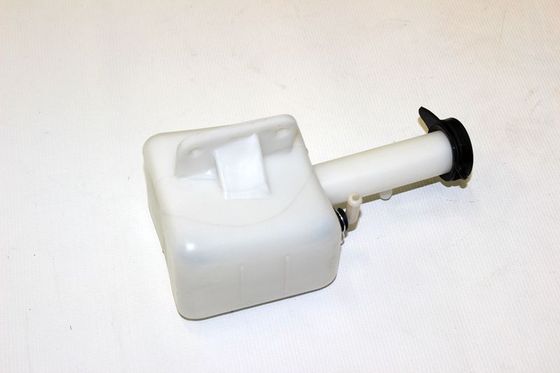

| 17 |  | Бачок расширительный Вес 0.158 кг | 7030-180900 | 1 872 ₽ | под заказ | |
| 18 |  | Шайба резиновая Вес 0.001 кг | 6050-180006 | 86 ₽ | у поставщика 22 шт | |
| 19 |  | Трубка внутренняя расш. бачка Вес 0.009 кг | 8010-180028 | 57 ₽ | у поставщика 2 шт | |
| 20 |  | Хомут А13 Вес 0.001 кг | 30601-113010 | 20 ₽ | у поставщика 86 шт | |
| 21 |  | Угольник соединительный расш. бачка Вес 0.002 кг | 8030-180302 | 86 ₽ | у поставщика 13 шт кратно 6 | |
| 22 |  | Крышка расширительного бачка Вес 0.007 кг | 8010-180023 | 129 ₽ | у поставщика 4 шт | |
| 23 |  | Патрубок системы охлаждения Вес 0.26 кг | 7030-180030 | 2 135 ₽ | у поставщика 45 шт | |
| 24 |  | Патрубок системы охлаждения двигателя впускной Вес 0.129 кг | 7030-180026 | 364 ₽ | у поставщика 15 шт | |
| 25 |  | Патрубок впускной Вес 0.202 кг | 7030-180051 | 561 ₽ | у поставщика 6 шт | |
| 26 ×2 |  | Клипса монтажная Вес 0.031 кг | 9030-180006 | 46 ₽ | у поставщика 37 шт кратно 2 | |
| 27 ×2 |  | Болт M6x16 Вес 0.005 кг | 30105-060016440 | 42 ₽ | у поставщика 557 шт | |
| 28 |  | Патрубок выпускной Вес 0.24 кг | 7030-180052 | 408 ₽ | у поставщика 6 шт | |
| 29 |  | Патрубок радиатора впускной Вес 0.155 кг | 7030-180024 | 1 046 ₽ | у поставщика 20 шт | |

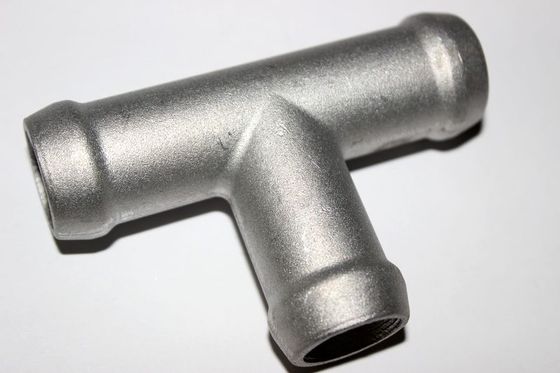

| 30 |  | Тройник сист. охл. Вес 0.066 кг | 9060-180022 | 610 ₽ | у поставщика 24 шт | |
| 31 |  | Патрубок радиатора впускной Вес 0.062 кг | 7030-180021 | 237 ₽ | у поставщика 24 шт | |
| 32 ×2 |  | Втулка установочная радиатора верхняя Z6 Вес 0.003 кг | 9060-180027 | 219 ₽ | у поставщика 11 шт кратно 2 | |
| 33 ×2 |  | Подушка радиатора Вес 0.006 кг | 9060-180026 | 129 ₽ | у поставщика 16 шт кратно 2 | |
| 34 ×2 |  | Втулка дистанционная установчная Z6 Вес 0.007 кг | 9060-180029 | 219 ₽ | у поставщика 7 шт кратно 2 | |

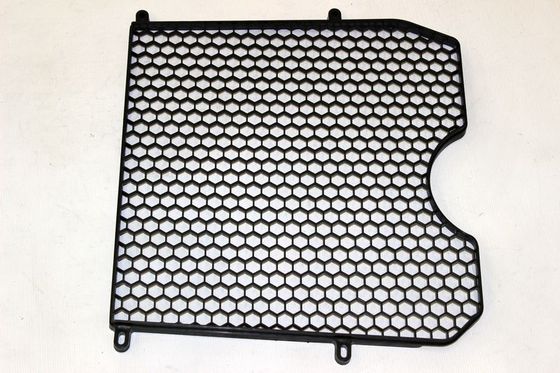

| 35 |  | Решетка радиатора Вес 0.197 кг | 7030-180003 | 1 133 ₽ | у поставщика 18 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
