CFMOTO 250 JETMAX — Электрическая система 1

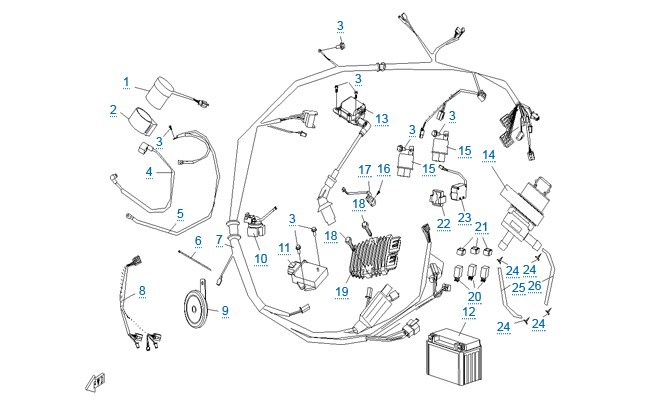

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|

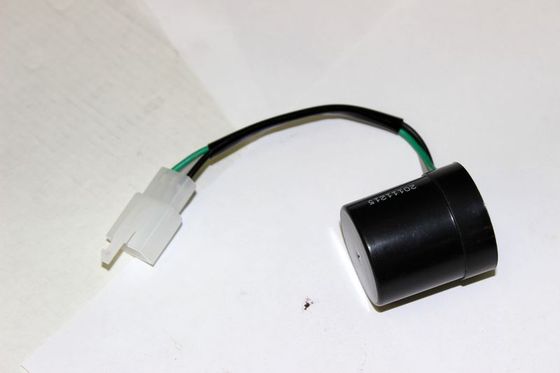

| 1 |  | Реле поворотов Вес 0.026 кг | 5020-150900 | 395 ₽ | у поставщика 65 шт у нас 3 шт | |

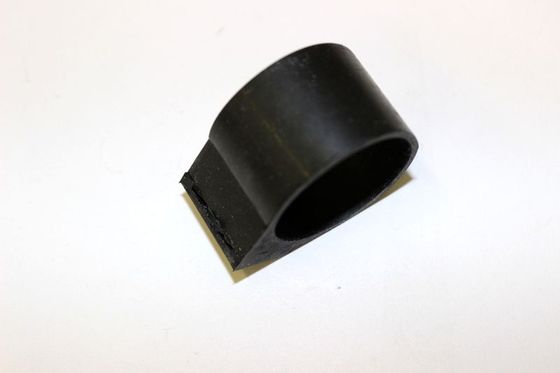

| 2 |  | Защита Вес 0.007 кг | 1090-150501 | 13 ₽ | у поставщика 9 шт | |
| 3 ×8 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||

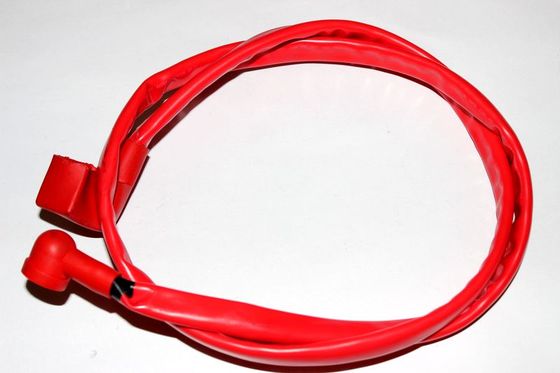

| 4 |  | Провод стартера положительный Вес 0.125 кг | 8060-150700 | 1 113 ₽ | у поставщика 2 шт | |

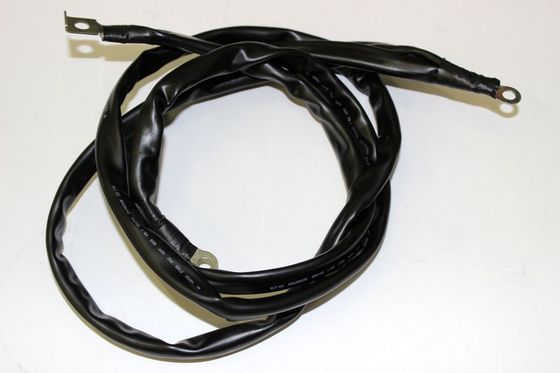

| 5 |  | Провода стартерные Вес 0.186 кг | 8060-150600 | 1 599 ₽ | у поставщика 7 шт | |
| 6 ×20 |  | Хомут пластиковый Вес 0.001 кг | 8010-150003 | 69 ₽ | под заказ кратно 6 | |

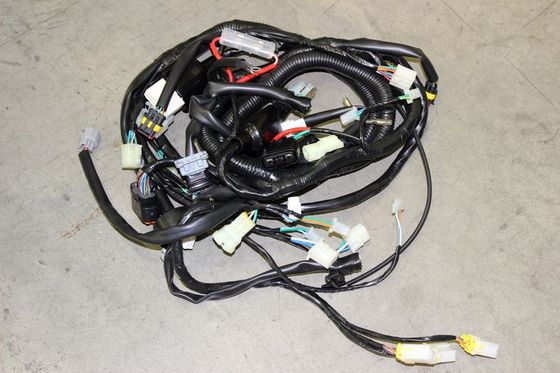

| 7 |  | Коса электрическая главная Вес 1.592 кг | 806A-150100-2000 | 6 649 ₽ | под заказ | |

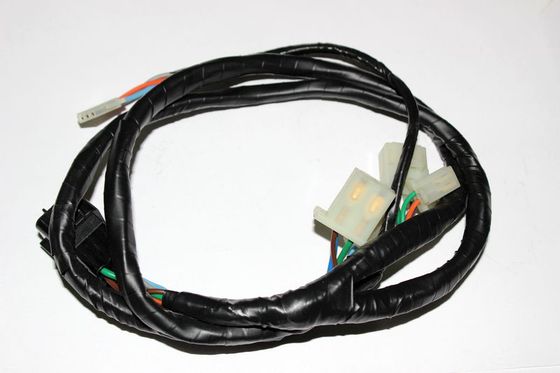

| 8 |  | Кабель вспомогательный Вес 0.18 кг | 8060-150200 | 1 283 ₽ | у поставщика 2 шт | |
| 9 |  | Звуковой сигнал Вес 0.268 кг | 6060-150600 | 506 ₽ | под заказ | |

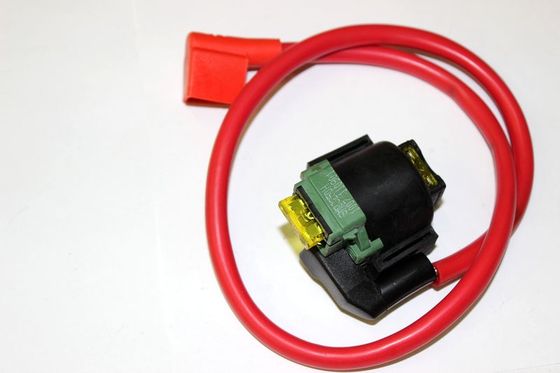

| 10 |  | Реле стартера Вес 0.216 кг | 8030-150410 | 2 265 ₽ | у поставщика 71 шт | |
| 11 |  | Электронный модуль управления Вес 0.219 кг | 01AA-174000 | 83 429 ₽ | под заказ | |
| 13 |  | Катушка зажигания в сборе Вес 0.542 кг | 01AA-178000 | 4 062 ₽ | у поставщика 1 шт | |
| 14 |  | Клапан перепускной системы хх Вес 0.107 кг | 0060-172000 | 4 080 ₽ | у поставщика 1 шт | |
| 15 ×2 |  | Реле пусковое Вес 0.049 кг | 8030-151400 | 521 ₽ | у поставщика 70 шт у нас 1 шт | |
| 16 |  | Болт M6x16 Вес 0.007 кг | 8010-090005 | 31 ₽ | у поставщика 14 шт | |
| 17 |  | Концевик боковой подножки Вес 0.052 кг | 6070-151200-1000 | 607 ₽ | под заказ | |
| 18 ×2 |  | Болт M6X30 Вес 0.01 кг | 30006-060030810 | 42 ₽ | под заказ у нас 9 шт кратно 6 | |
| 18 ×2 |  | Болт М6х30 Вес 0.01 кг | 30006-060030840 | 42 ₽ | у поставщика 133 шт | |
| 19 |  | Регулятор напряжения Вес 0.345 кг | 01AA-177000 | 9 802 ₽ | у поставщика 11 шт у нас 2 шт | |
| 20 ×3 |  | Реле электромагнитное Вес 0.019 кг | 9010-150350 | 521 ₽ | у поставщика 354 шт у нас 10 шт | |
| 21 ×3 |  | Кольцо уплотнительное электромагнитного реле Вес 0.001 кг | 9010-150002 | 42 ₽ | под заказ | |
| 22 |  | Крепление датчика падения Вес 0.009 кг | 6060-150002 | 26 ₽ | под заказ | |
| 23 |  | Датчик падения Вес 0.065 кг | 0060-175000 | 940 ₽ | у поставщика 8 шт у нас 1 шт | |
| 24 ×4 | Хомут пружинный А12 Вес 0.001 кг | 30601-112010 | 42 ₽ | у поставщика 29 шт кратно 6 | ||

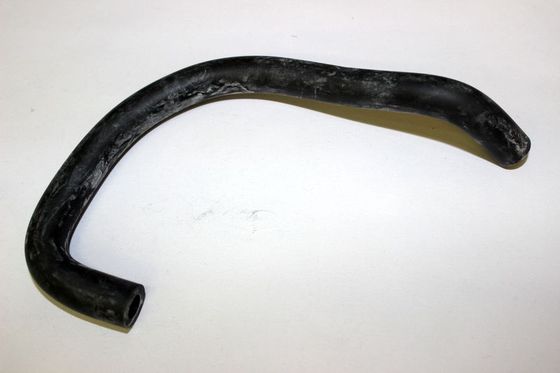

| 25 |  | Выпускная труба воздушного перепускного клапана Вес 0.032 кг | 806A-000002 | 410 ₽ | у поставщика 7 шт | |
| 26 | Впускная труба воздушного перепускного клапана Вес 0.032 кг | 806A-000001 | 384 ₽ | у поставщика 6 шт | ||

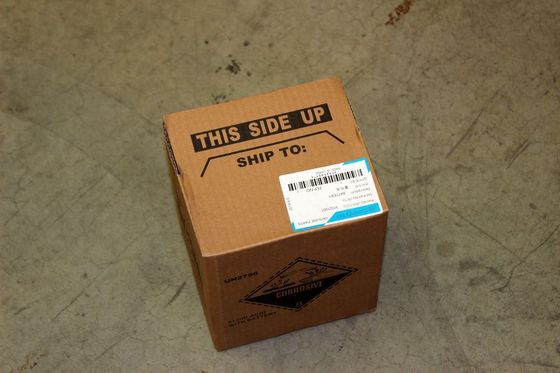

| — |  | АКБ 10Ah Вес 4.098 кг | 31021000 | 12 996 ₽ | у поставщика 19 шт | |
| — |  | АКБ 10Ah Вес 4.426 кг | 31021001 | 13 172 ₽ | у поставщика 51 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
