CFMOTO 250 JETMAX — Топливная система

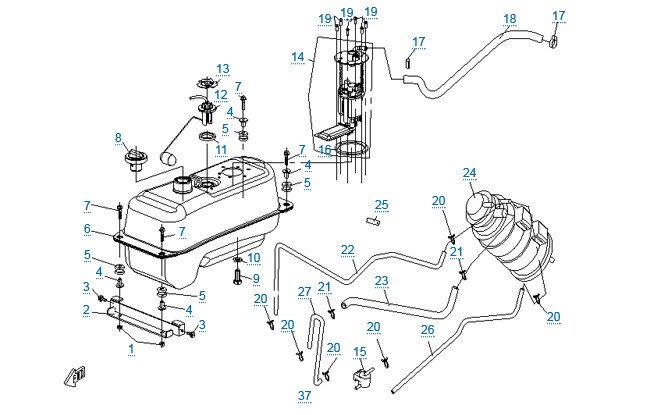

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 ×2 |  | Гайка Вес 0.004 кг | 30204-060810 | 42 ₽ | у поставщика 61 шт | |
| 1 ×2 |  | Гайка М6 Вес 0.003 кг | 30202-060110 | 42 ₽ | под заказ кратно 6 | |

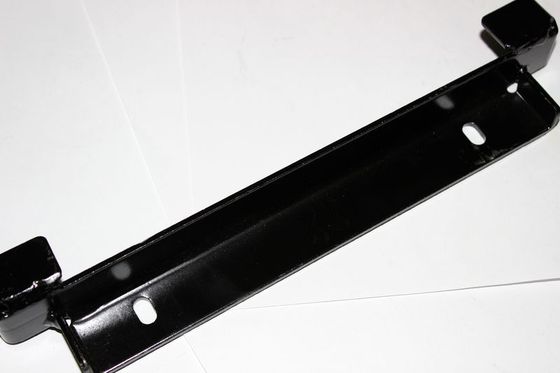

| 2 |  | Кронштейн топливного бака Вес 0.345 кг | 8060-120010 | 197 ₽ | у поставщика 3 шт | |
| 3 ×2 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 3 ×2 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||
| 4 ×4 |  | Втулка Вес 0.008 кг | 9010-120310 | 86 ₽ | у поставщика 15 шт | |
| 5 ×4 |  | Подушка топливного бака, задняя Вес 0.005 кг | 9010-120007 | 42 ₽ | у поставщика 5 шт | |
| 6 | Корпус топливного бака(инжектор) | 806A-121000 | 3 504 ₽ | у поставщика 5 шт | ||
| 7 ×4 |  | Болт M6X30 Вес 0.01 кг | 30006-060030810 | 42 ₽ | под заказ у нас 9 шт кратно 6 | |
| 7 ×4 |  | Болт М6х30 Вес 0.01 кг | 30006-060030840 | 42 ₽ | у поставщика 133 шт | |

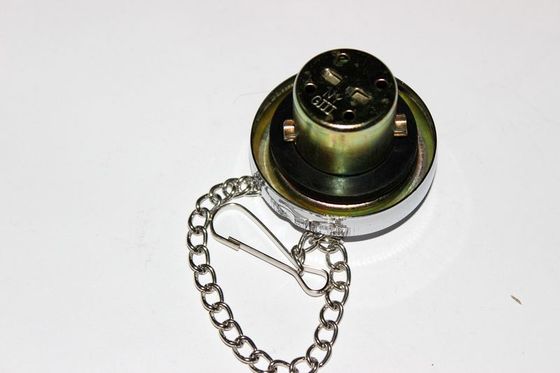

| 8 |  | Крышка топливного бака Вес 0.074 кг | 801G-120110 | 186 ₽ | под заказ | |

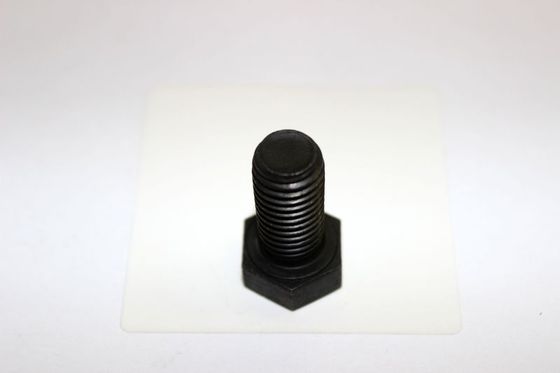

| 9 |  | Болт M12х25 Вес 0.033 кг | 30004-123025840 | 11 ₽ | у поставщика 29 шт | |
| 10 | Уплотнительная прокладка Вес 0.002 кг | 8010-120104 | 13 ₽ | у поставщика 9 шт кратно 6 | ||
| 11 |  | Прокладка датчика топлива Вес 0.003 кг | 8010-120501 | 60 ₽ | у поставщика 9 шт кратно 2 | |

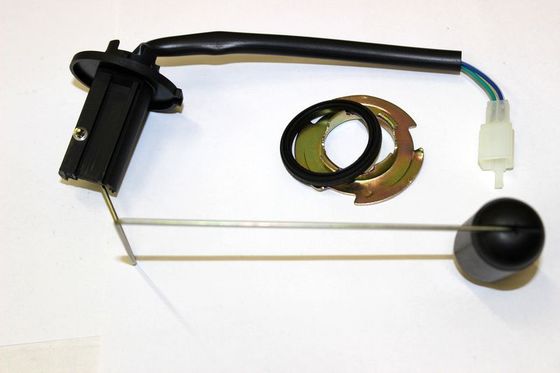

| 12 |  | Датчик уровня топлива Вес 0.074 кг | 8060-170120 | 636 ₽ | у поставщика 2 шт | |
| 13 |  | Прокладка датчика уровня топлива Вес 0.02 кг | 5020-120401 | 175 ₽ | у поставщика 6 шт | |

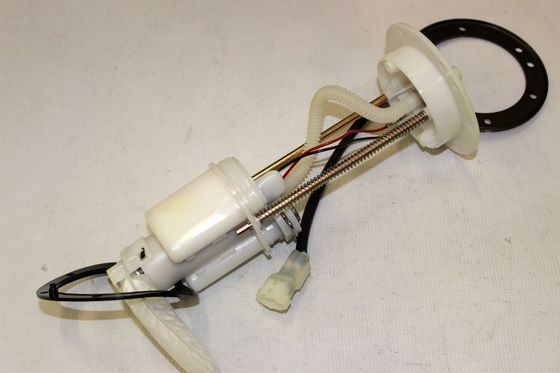

| 14 |  | Топливный насос Вес 0.526 кг | 806A-150900 | 10 789 ₽ | под заказ | |
| 15 |  | Клапан абсорбера Вес 0.019 кг | 606B-360100 | 268 ₽ | у поставщика 7 шт | |
| 16 |  | Прокладка фланца топливного модуля (CF500-5B, 5C) Вес 0.008 кг | 6070-150921 | 273 ₽ | у поставщика 544 шт | |
| 17 ×2 |  | Хомут Вес 0.001 кг | 6070-120400 | 129 ₽ | у поставщика 3290 шт у нас 1 шт | |
| 18 |  | Шланг топливный (инжектор) Вес 0.046 кг | 806A-120001 | 529 ₽ | у поставщика 3 шт | |
| 19 ×6 |  | Болт M5X12 Вес 0.003 кг | 30105-050012410 | 42 ₽ | у поставщика 27 шт кратно 6 | |
| 19 ×6 |  | Винт M5*10 Вес 0.003 кг | 30105-050012440 | 42 ₽ | у поставщика 389 шт кратно 6 | |
| 20 ×6 |  | Кольцо стопорное Вес 0.001 кг | 30601-107020 | 13 ₽ | у поставщика 4 шт кратно 5 | |
| 20 ×6 | Хомут ф7 Вес 0.001 кг | 30601-107010 | 42 ₽ | у поставщика 143 шт кратно 6 | ||
| 21 ×2 | Хомут пружинный А12 Вес 0.001 кг | 30601-112010 | 42 ₽ | у поставщика 29 шт кратно 6 | ||
| 22 |  | Вакуумная трубка Вес 0.035 кг | 806A-120003 | 384 ₽ | у поставщика 9 шт | |
| 23 |  | Трубка паровая топливная V Вес 0.03 кг | 8060-120064 | 317 ₽ | у поставщика 9 шт | |
| 24 |  | Абсорбер Х8 Вес 0.16 кг | 606B-360200 | 2 877 ₽ | у поставщика 4 шт | |
| 25 |  | Стяжка монтажная Вес 0.003 кг | 0180-014010 | 42 ₽ | у поставщика 70 шт | |
| 26 |  | Трубка системы абсорбции Вес 0.024 кг | 8060-120061 | 266 ₽ | у поставщика 9 шт | |
| 27 |  | Паровой патрубок x Вес 0.036 кг | 6090-360004 | 317 ₽ | у поставщика 8 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
