CFMOTO 300SR (ABS)
Мотоциклы · узлов 28, позиций 564 · двигатель 178MN
Узлы (по схемам)

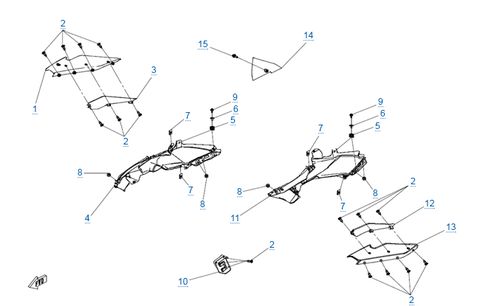

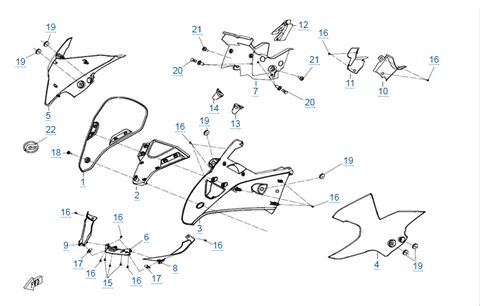

Пластиковые детали 1
25 поз.

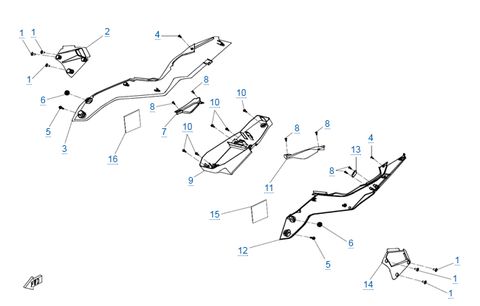

Пластиковые детали 2
13 поз.

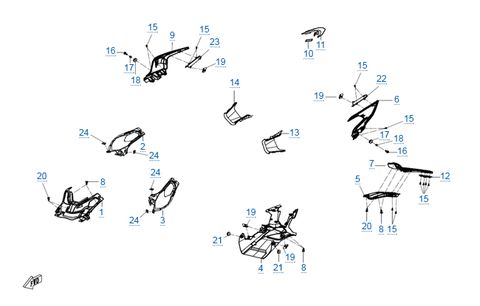

Пластиковые детали 3
19 поз.

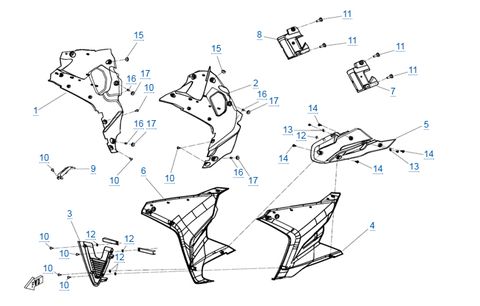

Пластиковые детали 4
17 поз.

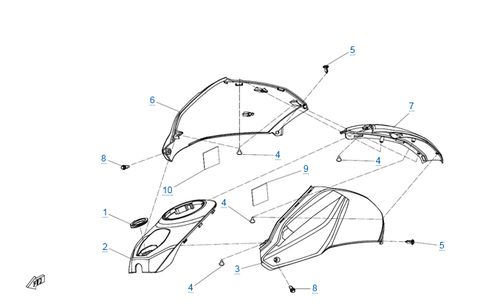

Пластиковые детали 5
18 поз.
Пластиковые детали 6
25 поз.

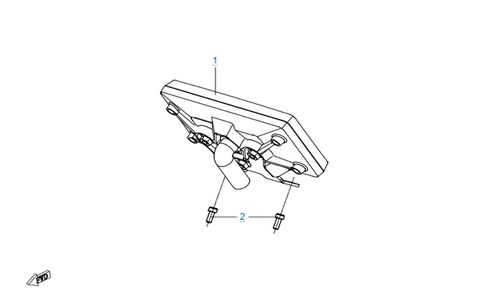

Панель приборов
2 поз.

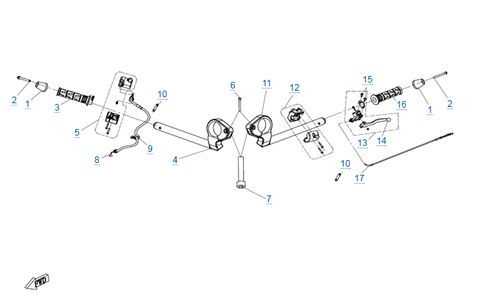

Детали руля
16 поз.

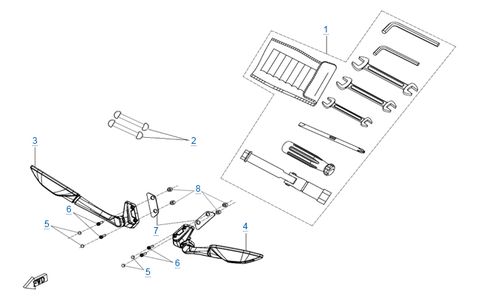

Зеркала и инструмент
10 поз.

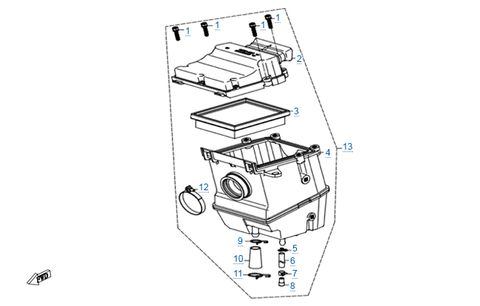

Воздушный фильтр в сборе
13 поз.

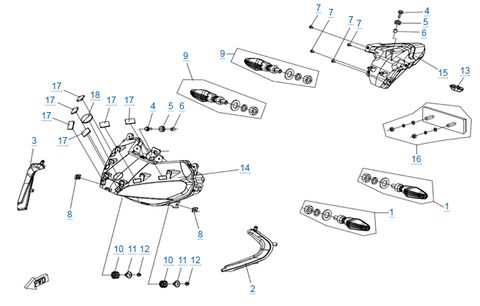

Внешние световые приборы
22 поз.
Система управления двигателем
3 поз.

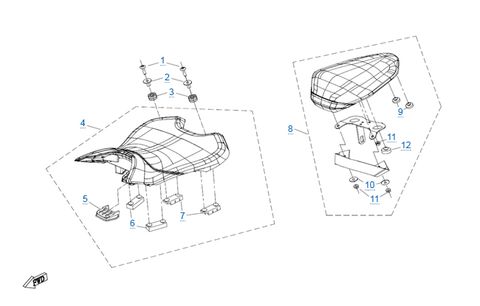

Сиденье в сборе
12 поз.

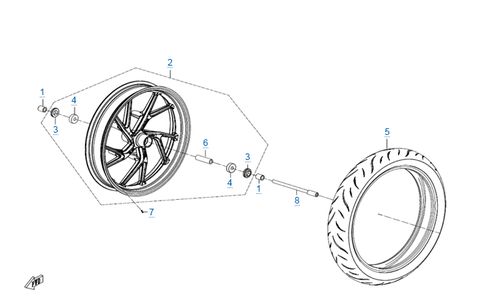

Переднее колесо
7 поз.

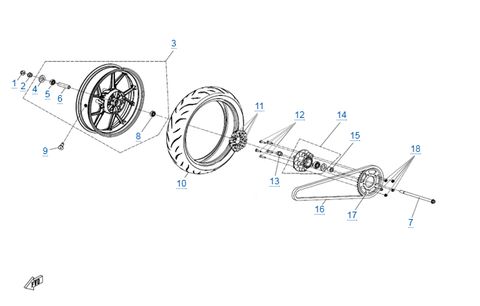

Заднее колесо
18 поз.

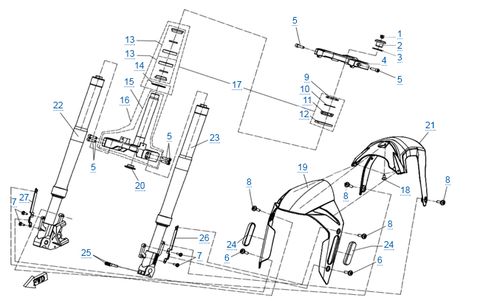

Передняя подвеска
26 поз.

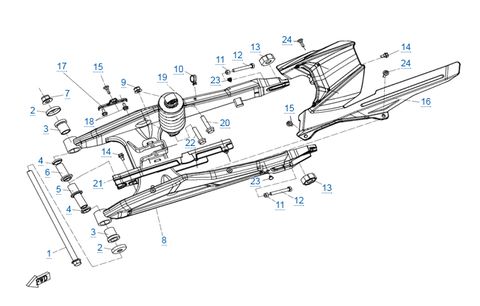

Задняя подвеска
24 поз.

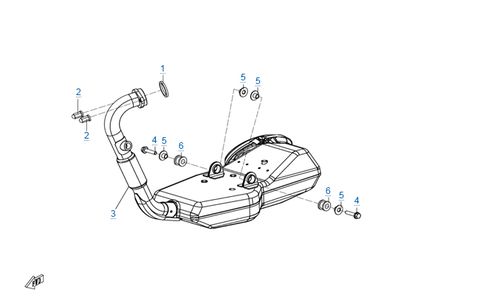

Система выпуска
6 поз.

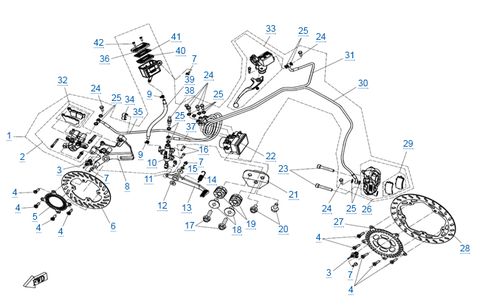

Тормозная система (abs)
41 поз.

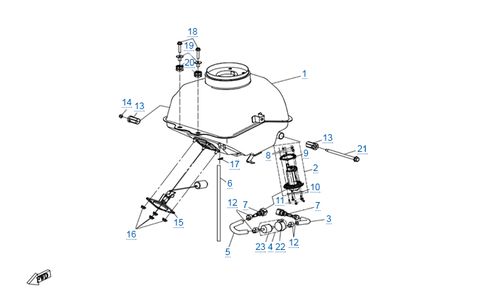

Топливная система
22 поз.

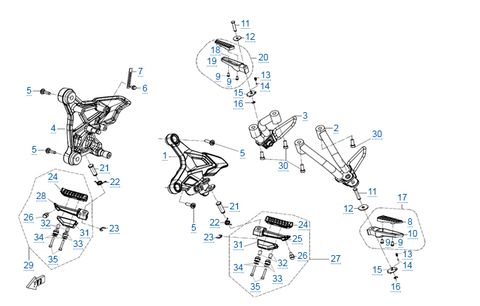

Подножки
44 поз.

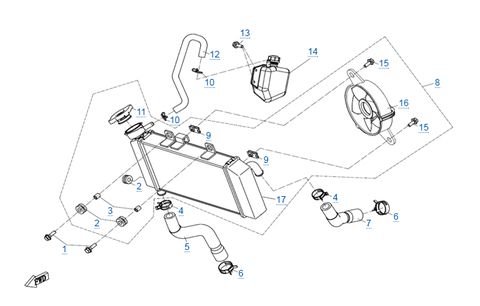

Система охлаждения двигателя
18 поз.

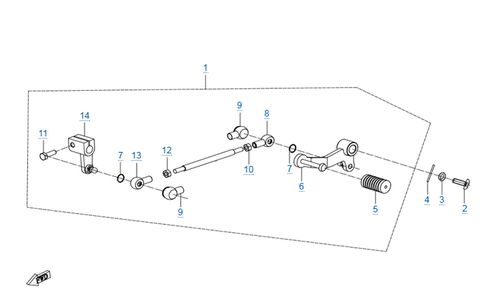

Механизм переключения передач
16 поз.

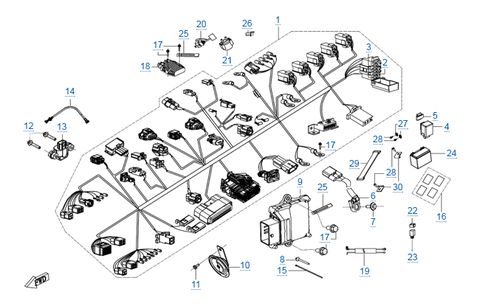

Электрическая система (abs)
32 поз.

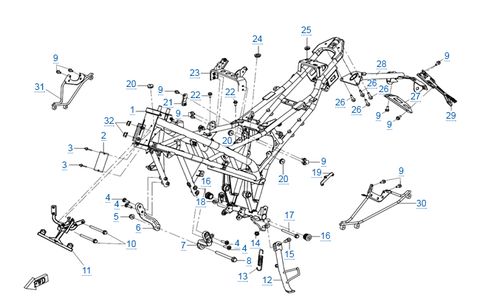

Рама в сборе
30 поз.

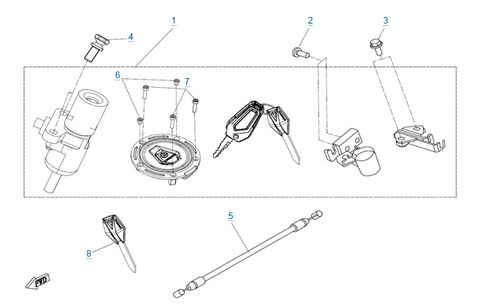

Комплект замков
8 поз.

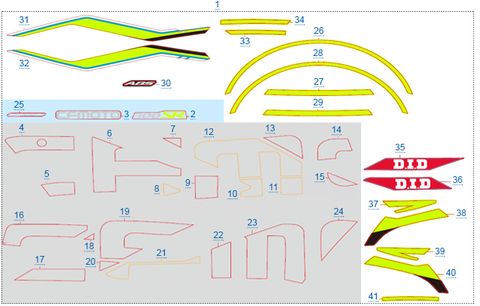

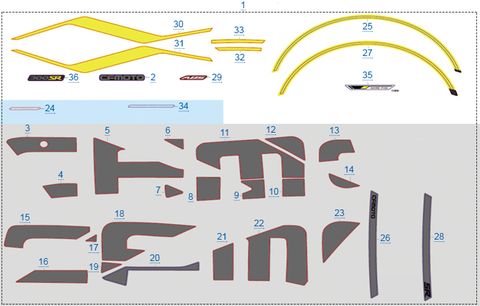

Расположение стикеров (nebula black)
36 поз.
Расположение стикеров (turquoise blue)
41 поз.
Двигатель 178MN · 19 узлов · отдельной страницей

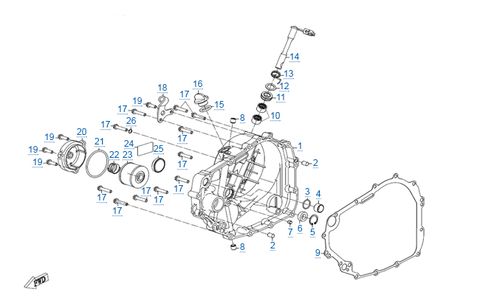

Правая крышка картера
32 поз.

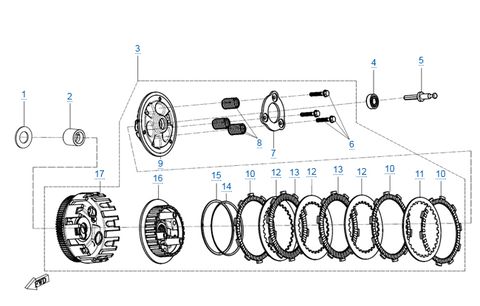

Сцепление
15 поз.

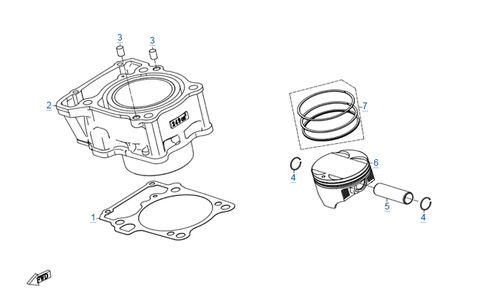

Цилиндр - поршень
10 поз.

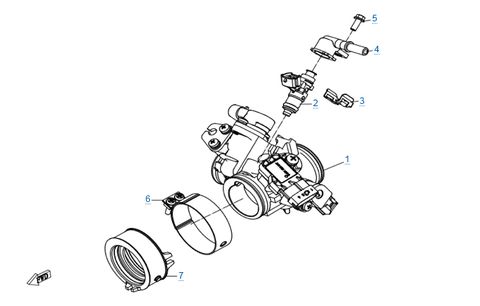

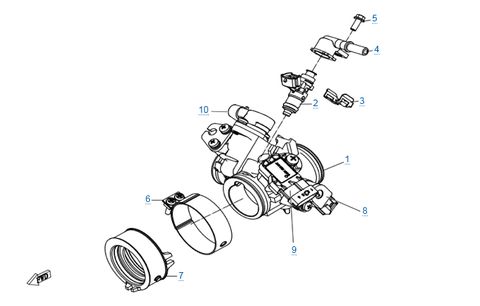

Система впрыска
8 поз.

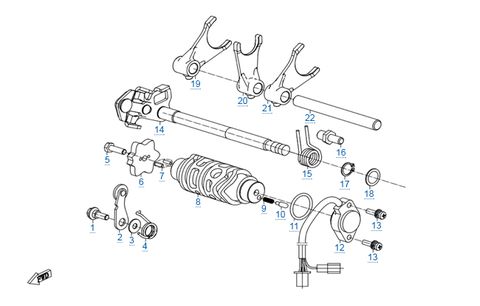

Кпп 1
23 поз.

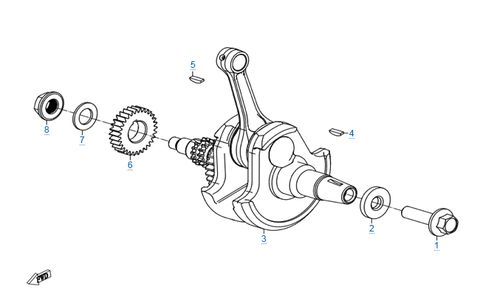

Коленчатый вал
10 поз.

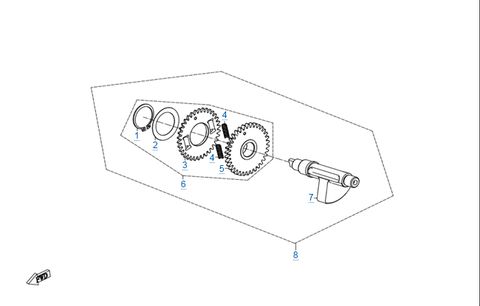

Балансировочный вал
11 поз.

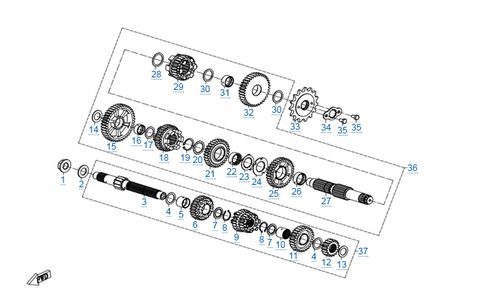

Кпп 2
36 поз.

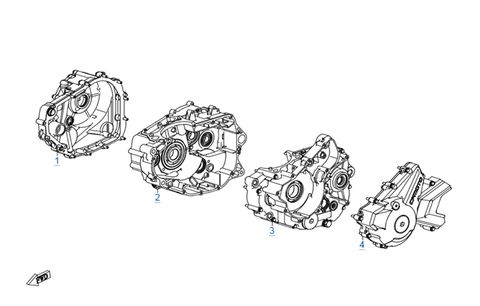

Картер в сборе
4 поз.

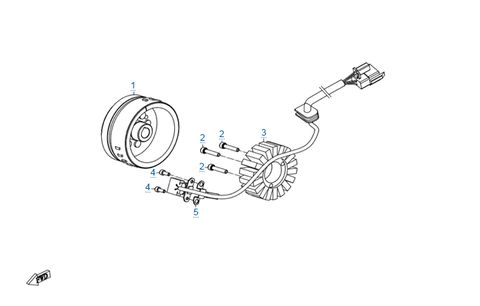

Магнето в сборе
5 поз.

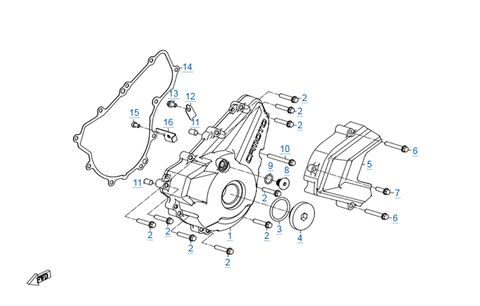

Левая крышка картера
16 поз.

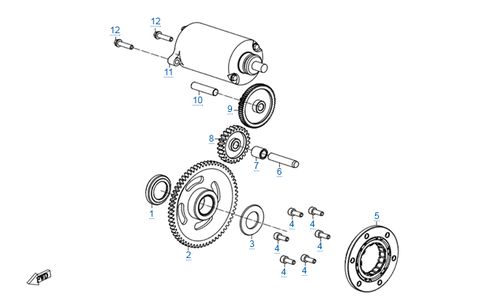

Стартер
14 поз.

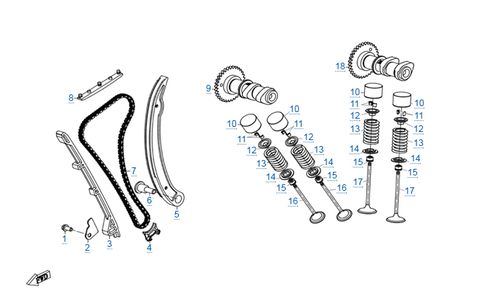

Система газораспределения
19 поз.

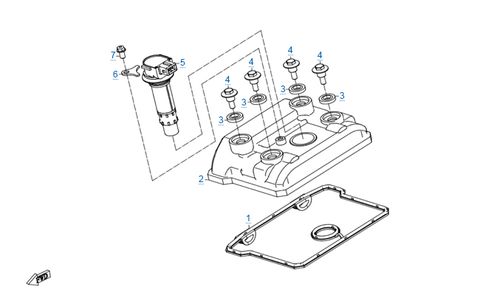

Крышка головки цилиндра
8 поз.

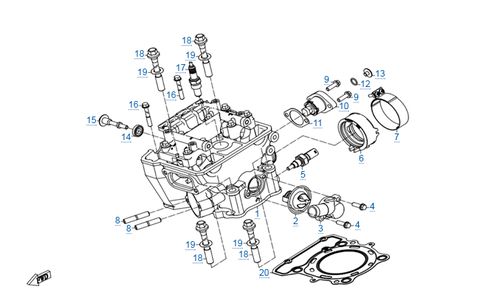

Головка цилиндра
22 поз.

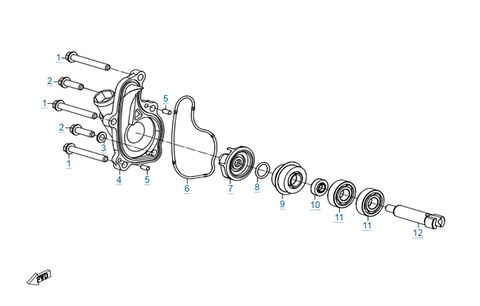

Водяной насос
12 поз.

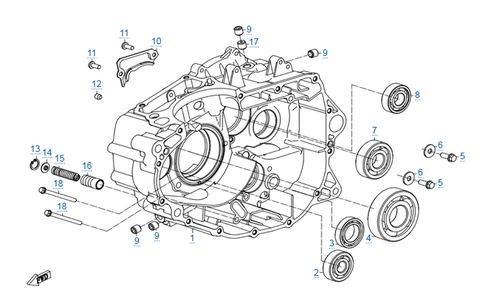

Правая половина картера
18 поз.

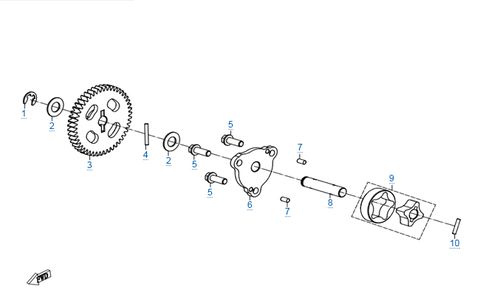

Масляный насос
10 поз.

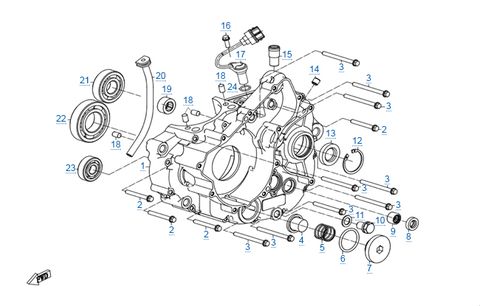

Левая половина картера
23 поз.
