CFMOTO 700CLX Adventure (ABS) — Топливная система

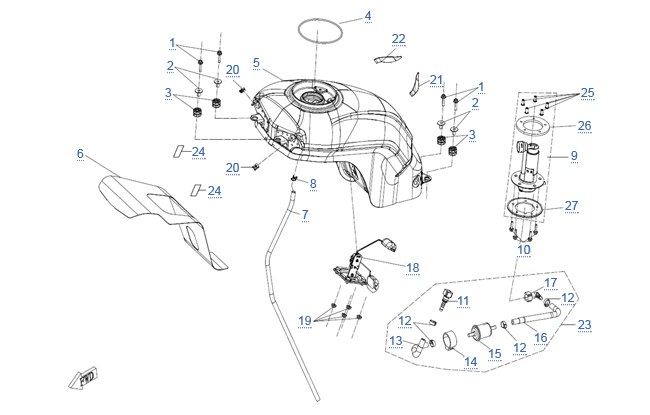

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 |  | Винт Вес 0.009 кг | 30006-060025810 | 42 ₽ | у поставщика 13 шт кратно 6 | |
| 2 |  | Втулка Вес 0.009 кг | 6KM0-120010 | 90 ₽ | у поставщика 1 шт | |
| 3 |  | Уплотнитель монтажный Вес 0.004 кг | 5020-031001 | 60 ₽ | у поставщика 136 шт кратно 6 | |
| 4 |  | Кольцо уплотнительное Вес 0.004 кг | 6GU#-120001-6000 | 349 ₽ | у поставщика 12 шт | |
| 5 |  | Топливный бак (с наклейкой) Вес 2.38 кг | 6GUV-121000-8000 | 54 195 ₽ | у поставщика 2 шт | |
| 6 | Экран топливного бака | 6GUV-120002-6002 | 610 ₽ | у поставщика 9 шт | ||
| 7 |  | Топливная трубка Вес 0.069 кг | 6NQ0-120001 | 437 ₽ | у поставщика 2 шт | |
| 8 |  | Хомут Вес 0.001 кг | 30601-111010 | 11 ₽ | у поставщика 4 шт кратно 6 | |
| 9 |  | Насос топливный Вес 0.449 кг | 6KJV-150900-8001 | 10 238 ₽ | у поставщика 7 шт | |
| 10 | Болт Вес 0.04 кг | 30006-050020810 | 46 ₽ | у поставщика 53 шт | ||
| 11 |  | Фитинг Вес 0.007 кг | 6KJ0-120330-10000 | 697 ₽ | у поставщика 55 шт | |
| 12 |  | Хомут Вес 0.001 кг | 6070-120400 | 129 ₽ | у поставщика 3290 шт у нас 1 шт | |
| 13 |  | Шланг топливный высокого давления Вес 0.029 кг | 6GU#-120020-6000 | 1 219 ₽ | у поставщика 15 шт | |
| 14 |  | Держатель топливного фильтра Х8 Вес 0.011 кг | 6090-120221 | 57 ₽ | у поставщика 951 шт | |
| 15 |  | Фильтр топливный Вес 0.059 кг | 6090-120220 | 1 446 ₽ | у поставщика 91 шт | |
| 15 |  | Фильтроэлемент топливный Вес 0.051 кг | 805A-120004 | 1 245 ₽ | у поставщика 294 шт | |
| 16 |  | Шланг топливный высокого давления Вес 0.025 кг | 6GU#-120010-6000 | 958 ₽ | у поставщика 15 шт | |
| 17 |  | Коннектор топливный Вес 0.007 кг | 6090-120210 | 483 ₽ | у поставщика 1339 шт у нас -1 шт | |
| 18 |  | Датчик уровня топлива Вес 0.143 кг | 6GUV-170200-6000-M1 | 3 528 ₽ | под заказ | |
| 19 |  | Гайка М6 Вес 0.003 кг | 30202-060110 | 42 ₽ | под заказ кратно 6 | |
| 20 | Гайка закладная М5 | 6KM#-040081-8000-M1 | 46 ₽ | под заказ | ||
| 21 |  | Наклейка защитная левая Вес 0.001 кг | 6GU#-120003-6000 | 131 ₽ | у поставщика 6 шт | |
| 22 |  | Наклейка защитная правая Вес 0.001 кг | 6GU#-120004-6000 | 131 ₽ | у поставщика 6 шт | |
| 23 |  | Топливная магистраль в сборе Вес 0.132 кг | 6GUV-1200A0-6000 | 5 054 ₽ | у поставщика 14 шт | |
| 24 |  | Наклейка Вес 0.003 кг | 6NQ0-190005 | 176 ₽ | у поставщика 2 шт | |
| 25 |  | Втулка Вес 0.001 кг | 6KJ0-150903 | 55 ₽ | у поставщика 4 шт кратно 6 | |
| 26 |  | Прокладка топливного насоса Вес 0.006 кг | 6KJ0-150902 | 160 ₽ | у поставщика 3 шт | |
| 27 |  | Уплотнение топливного модуля Вес 0.128 кг | 6KJ0-150901 | 437 ₽ | у поставщика 2 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
