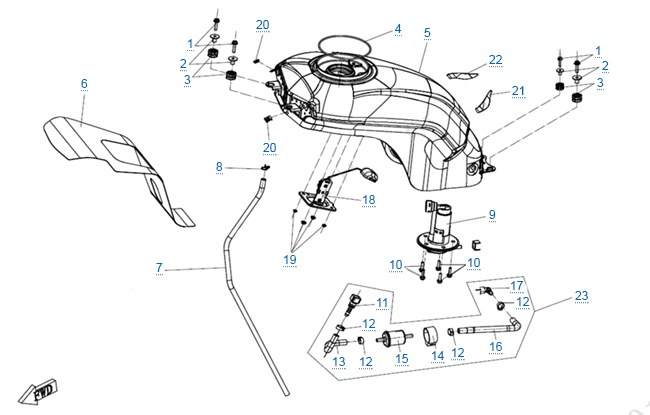

CFMOTO 700CLX Heritage (ABS) — Топливная система
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 |  | Винт Вес 0.009 кг | 30006-060025810 | 42 ₽ | у поставщика 13 шт кратно 6 | |
| 2 |  | Втулка Вес 0.009 кг | 6KM0-120010 | 90 ₽ | у поставщика 1 шт | |
| 3 |  | Уплотнитель монтажный Вес 0.004 кг | 5020-031001 | 60 ₽ | у поставщика 136 шт кратно 6 | |

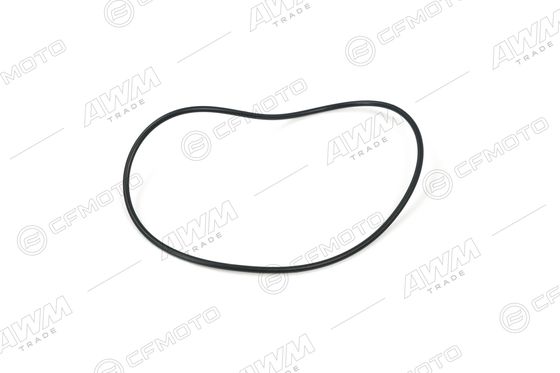

| 4 |  | Кольцо уплотнительное Вес 0.004 кг | 6GU#-120001-6000 | 349 ₽ | у поставщика 12 шт | |
| 5 | Бак топливный (черный / NEBULA BLACK) | 6GUV-121000-6003-0BM00 | 65 001 ₽ | у поставщика 4 шт | ||

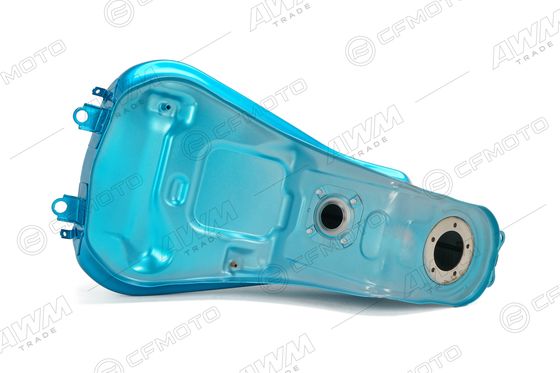

| 5 |  | Бак топливный Вес 3.36 кг | 6GUV-121000-6003-0EN00 | 65 001 ₽ | у поставщика 4 шт | |

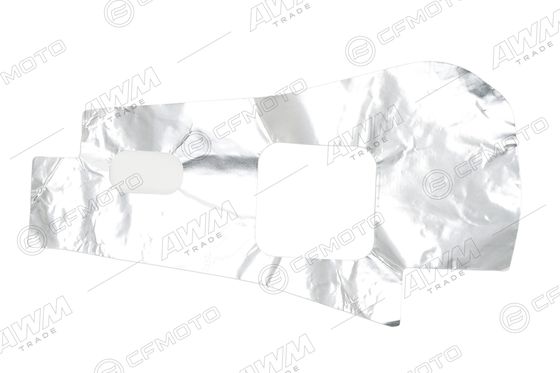

| 6 |  | Теплоизоляция бака Вес 0.02 кг | 6GU#-120002-6000 | 610 ₽ | у поставщика 9 шт | |
| 6 | Экран топливного бака | 6GUV-120002-6002 | 610 ₽ | у поставщика 9 шт | ||
| 7 |  | Топливная трубка Вес 0.069 кг | 6NQ0-120001 | 437 ₽ | у поставщика 2 шт | |
| 8 |  | Хомут Вес 0.001 кг | 30601-111010 | 11 ₽ | у поставщика 4 шт кратно 6 | |
| 9 |  | Насос топливный Вес 0.449 кг | 6KJV-150900-8001 | 10 238 ₽ | у поставщика 7 шт | |
| 10 | Болт Вес 0.04 кг | 30006-050020810 | 46 ₽ | у поставщика 53 шт | ||
| 11 |  | Фитинг Вес 0.007 кг | 6KJ0-120330-10000 | 697 ₽ | у поставщика 55 шт | |
| 12 |  | Хомут Вес 0.001 кг | 6070-120400 | 129 ₽ | у поставщика 3290 шт у нас 1 шт | |

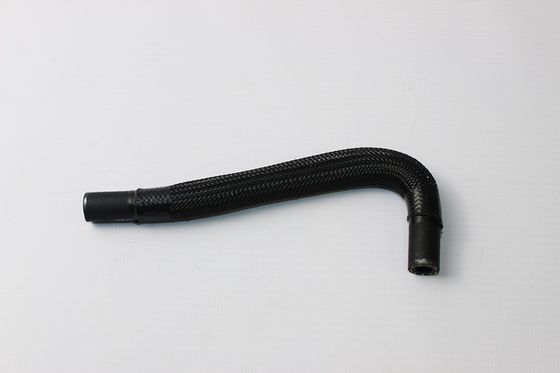

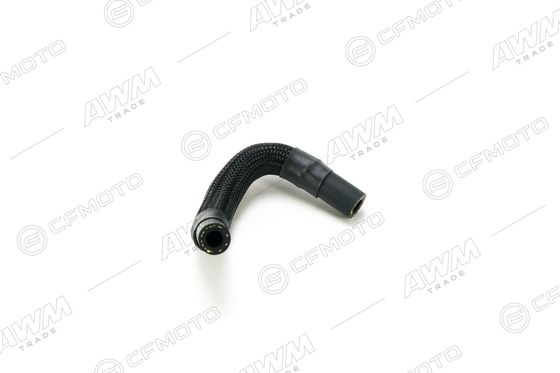

| 13 |  | Шланг топливный высокого давления Вес 0.029 кг | 6GU#-120020-6000 | 1 219 ₽ | у поставщика 15 шт | |
| 14 |  | Держатель топливного фильтра Х8 Вес 0.011 кг | 6090-120221 | 57 ₽ | у поставщика 951 шт | |
| 15 |  | Фильтр топливный Вес 0.059 кг | 6090-120220 | 1 446 ₽ | у поставщика 91 шт | |
| 15 |  | Фильтроэлемент топливный Вес 0.051 кг | 805A-120004 | 1 245 ₽ | у поставщика 294 шт | |
| 16 |  | Шланг топливный высокого давления Вес 0.025 кг | 6GU#-120010-6000 | 958 ₽ | у поставщика 15 шт | |
| 17 |  | Коннектор топливный Вес 0.007 кг | 6090-120210 | 483 ₽ | у поставщика 1339 шт у нас -1 шт | |

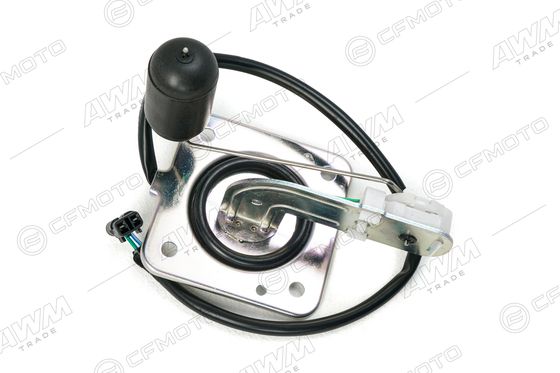

| 18 | Датчик уровня топлива | 6GUV-170200-6001 | 2 484 ₽ | у поставщика 26 шт | ||
| 18 |  | Датчик уровня топлива Вес 0.143 кг | 6GUV-170200-6000-M1 | 3 528 ₽ | под заказ | |
| 19 |  | Гайка Вес 0.004 кг | 30204-060810 | 42 ₽ | у поставщика 61 шт | |
| 19 |  | Гайка М6 Вес 0.003 кг | 30202-060110 | 42 ₽ | под заказ кратно 6 | |
| 20 | Гайка закладная М5 | 6KM#-040081-8000-M1 | 46 ₽ | под заказ | ||

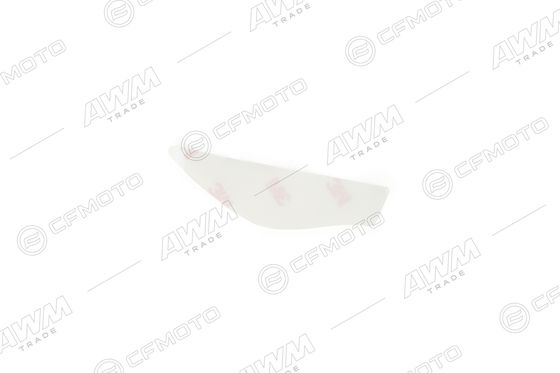

| 21 |  | Наклейка защитная левая Вес 0.001 кг | 6GU#-120003-6000 | 131 ₽ | у поставщика 6 шт | |

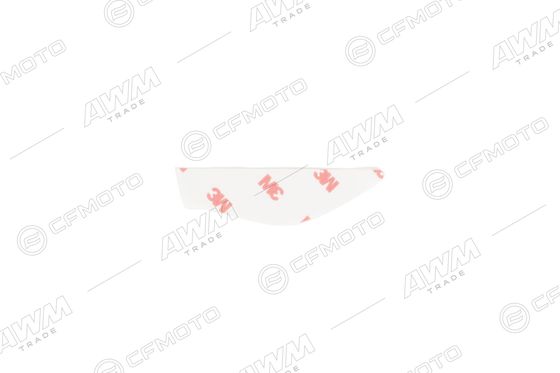

| 22 |  | Наклейка защитная правая Вес 0.001 кг | 6GU#-120004-6000 | 131 ₽ | у поставщика 6 шт | |

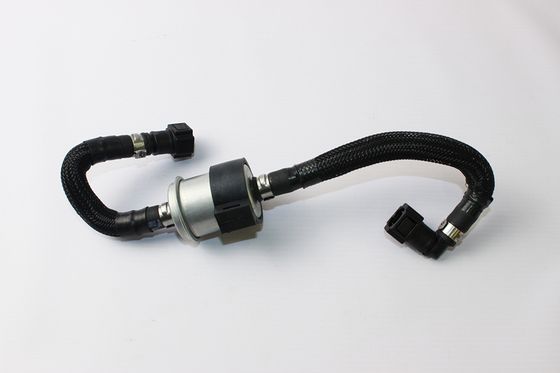

| 23 |  | Топливная магистраль в сборе Вес 0.132 кг | 6GUV-1200A0-6000 | 5 054 ₽ | у поставщика 14 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
