CFMOTO X5 Basic — Электрическая система

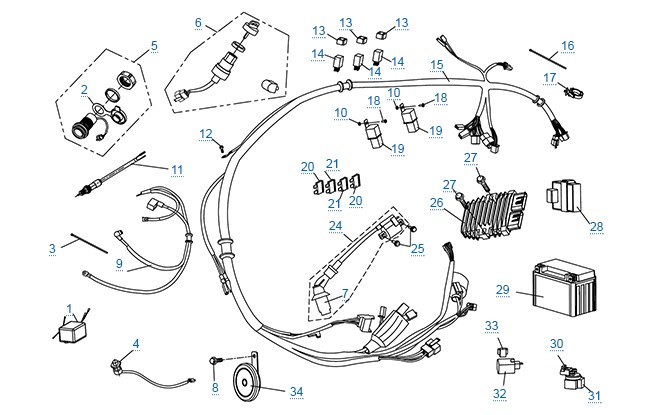

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|

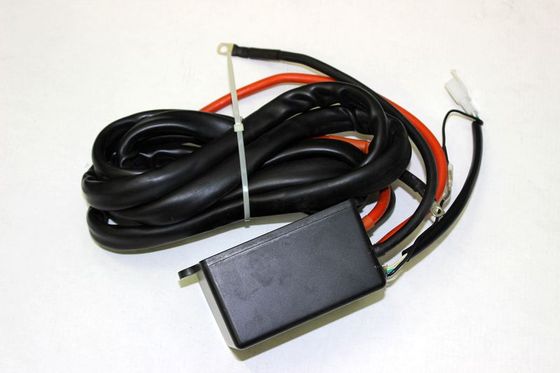

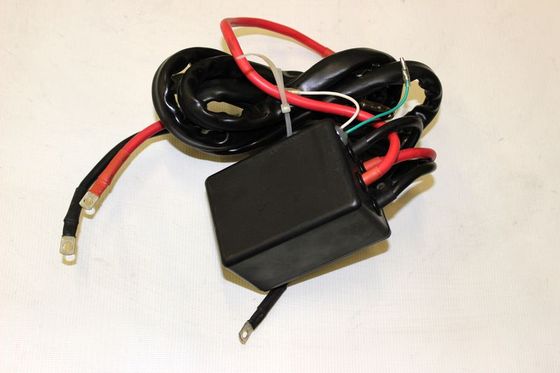

| 1 |  | Блок управления лебедкой Вес 1.378 кг | 9010-150720-5000 | 3 878 ₽ | под заказ | |
| 1 |  | Блок управления лебедкой Вес 1.335 кг | 9010-150720-3000 | 3 878 ₽ | у поставщика 20 шт | |

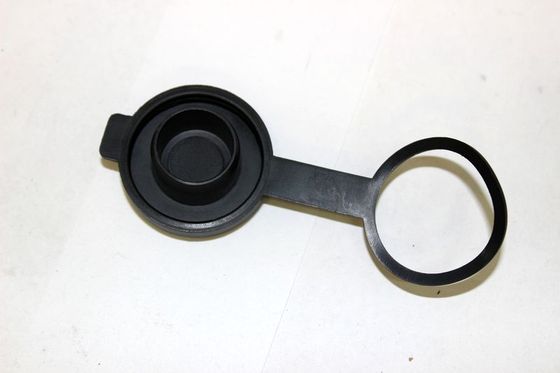

| 2 |  | Защитный колпачок 12V разъема Вес 0.009 кг | 901B-150702 | 129 ₽ | под заказ | |

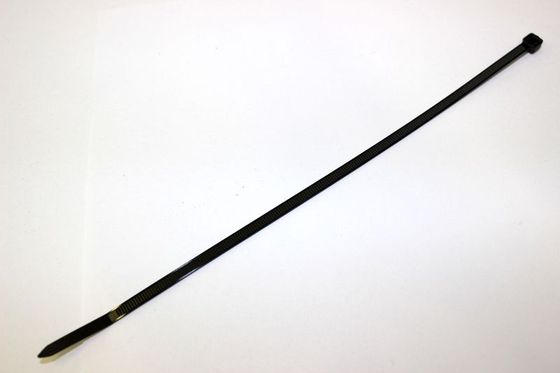

| 3 ×6 |  | Хомут пластиковый Вес 0.001 кг | 8010-150003 | 69 ₽ | под заказ кратно 6 | |
| 5 |  | Прикуриватель, в сборе (X6) Вес 0.086 кг | 901B-150700 | 1 656 ₽ | у поставщика 32 шт | |
| 6 | Замок зажигания в сборе Вес 0.26 кг | 9010-010000 | 2 440 ₽ | у поставщика 27 шт у нас 1 шт | ||

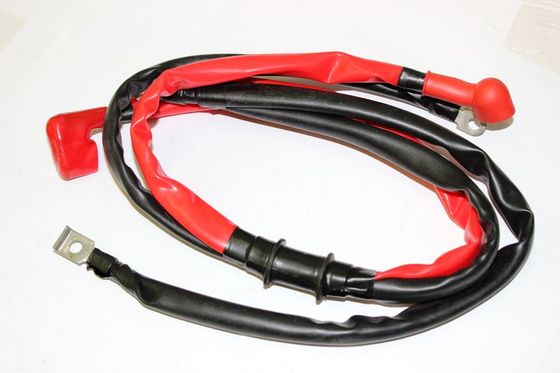

| 9-1 — копи |  | Стартёрные провода комплект (одноместный) Вес 0.245 кг | 9010-150200-1000 | 2 832 ₽ | у поставщика 6 шт | |
| 9-2 | Стартёрные провода комплект Вес 0.28 кг | 901A-150200-1000 | 4 792 ₽ | у поставщика 13 шт | ||
| 10 ×2 |  | Гайка Вес 0.004 кг | 30204-060810 | 42 ₽ | у поставщика 61 шт | |
| 10 ×2 |  | Гайка М6 Вес 0.003 кг | 30202-060110 | 42 ₽ | под заказ кратно 6 | |
| 10 |  | Гайка Вес 0.003 кг | 30202-060130 | 31 ₽ | у поставщика 490 шт кратно 6 | |

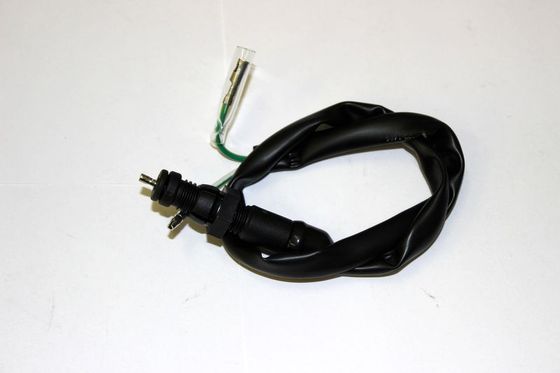

| 11 |  | Блок включения стоп-сигнала Вес 0.032 кг | 9010-150500 | 434 ₽ | у поставщика 88 шт у нас 3 шт | |
| 12 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||

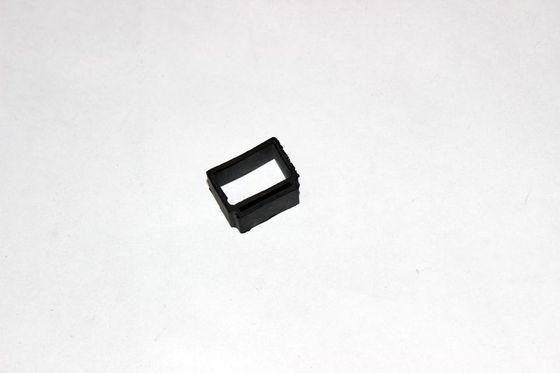

| 13 ×3 |  | Кольцо уплотнительное электромагнитного реле Вес 0.001 кг | 9010-150002 | 42 ₽ | под заказ | |

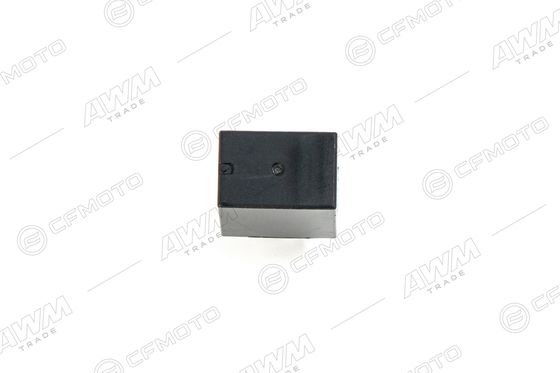

| 14 ×3 |  | Реле электромагнитное Вес 0.019 кг | 9010-150350 | 521 ₽ | у поставщика 354 шт у нас 10 шт | |

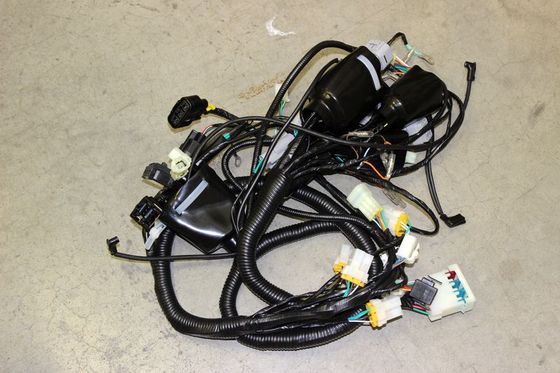

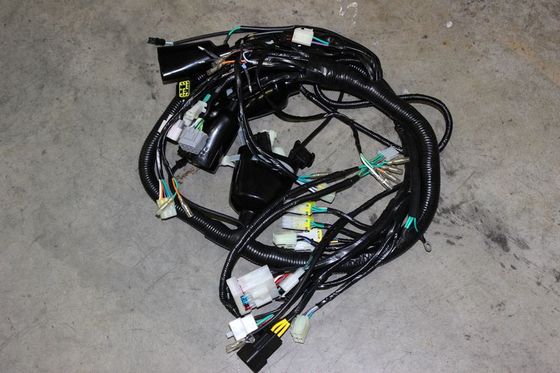

| 15 |  | Коса электрическая главная Вес 1.35 кг | 905A-150100-6000 | 23 044 ₽ | под заказ | |
| 15-2 |  | Коса электрическая для ж/к щитка приборов Вес 1.405 кг | 905A-150100-5000 | 22 610 ₽ | у поставщика 1 шт | |

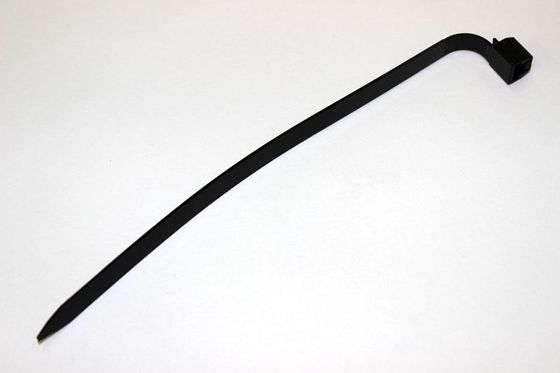

| 16 ×2 |  | Хомут пластиковый Вес 0.001 кг | 9010-150004 | 86 ₽ | у поставщика 868 шт кратно 6 | |

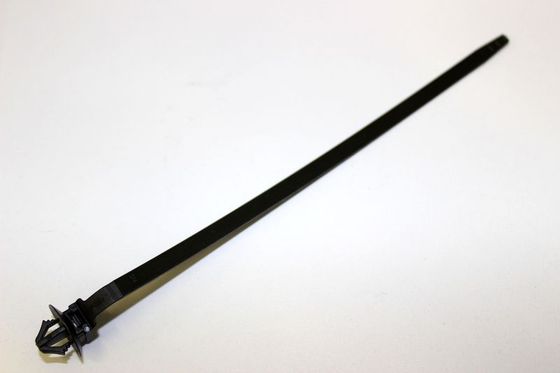

| 17 |  | Хомут для крепления проводов Вес 0.001 кг | 801F-100101 | 86 ₽ | у поставщика 16 шт кратно 6 | |
| 18 ×2 |  | Болт M6X16 Вес 0.005 кг | 30112-060016410 | 39 ₽ | у поставщика 935 шт | |
| 19 ×2 |  | Реле пусковое Вес 0.049 кг | 8030-151400 | 521 ₽ | у поставщика 70 шт у нас 1 шт | |

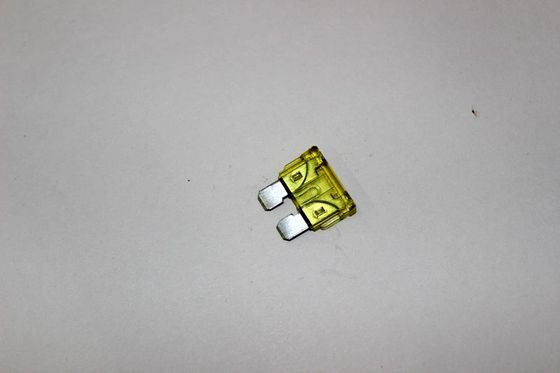

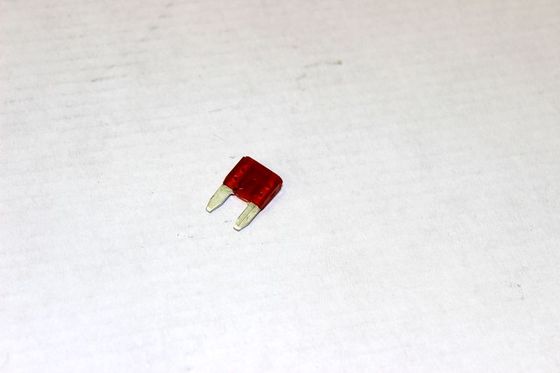

| 20 ×2 |  | Предохранитель (10А) Вес 0.001 кг | 9010-150601 | 86 ₽ | у поставщика 73 шт кратно 2 | |
| 21 ×2 | Предохранитель (15А) Вес 0.001 кг | 9010-150602 | 86 ₽ | у поставщика 95 шт кратно 2 | ||

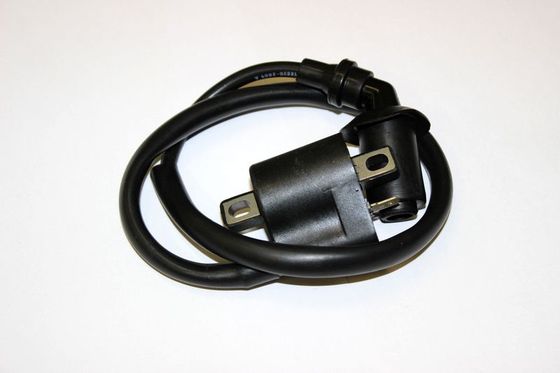

| 24 |  | Катушка зажигания Вес 0.186 кг | 0180-152000 | 917 ₽ | у поставщика 37 шт | |
| 25 ×2 | Болт M6X20 Вес 0.01 кг | 30006-060020810 | 42 ₽ | у поставщика 29 шт | ||
| 25 ×2 | Болт M6x20 | 30006-060020870 | 86 ₽ | у поставщика 11 шт | ||

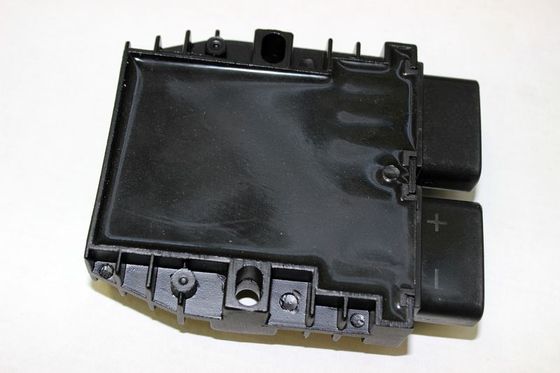

| 26 |  | Регулятор напряжения Вес 0.345 кг | 01AA-177000 | 9 802 ₽ | у поставщика 11 шт у нас 2 шт | |

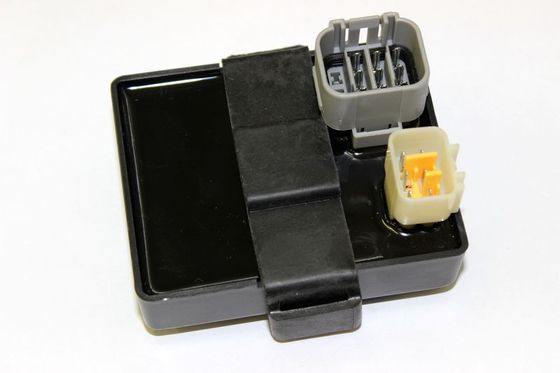

| 28 |  | Электронный модуль управления зажиганием Вес 0.272 кг | 0180-153000 | 6 055 ₽ | у поставщика 19 шт | |
| 30 |  | Предохранитель (20А) Вес 0.001 кг | 9010-150301 | 86 ₽ | у поставщика 20 шт кратно 2 | |

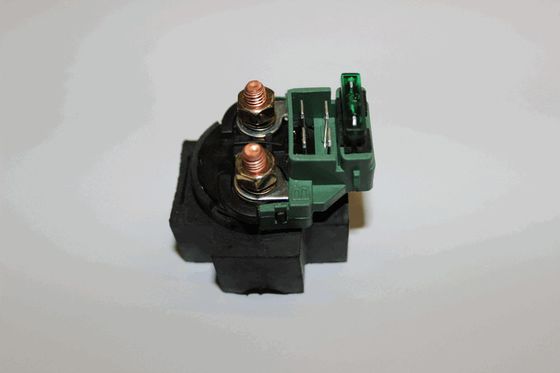

| 31 |  | Реле стартера Вес 0.15 кг | 9010-150310-10001 | 1 482 ₽ | у поставщика 362 шт | |

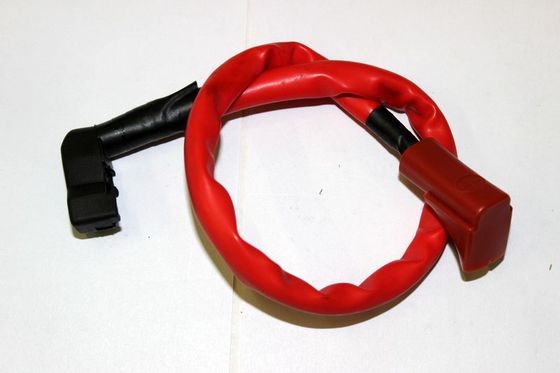

| 31 |  | Провод плюсовой реле стартера Вес 0.084 кг | 9010-150311-1000 | 1 831 ₽ | у поставщика 37 шт у нас 2 шт | |

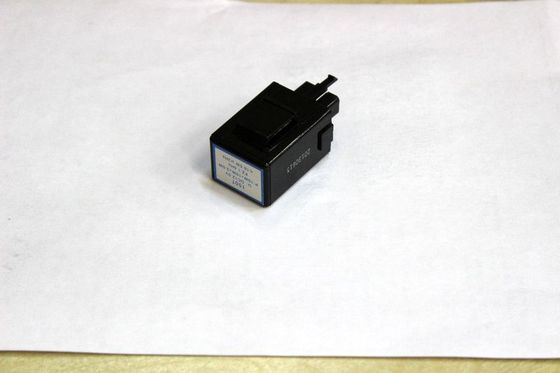

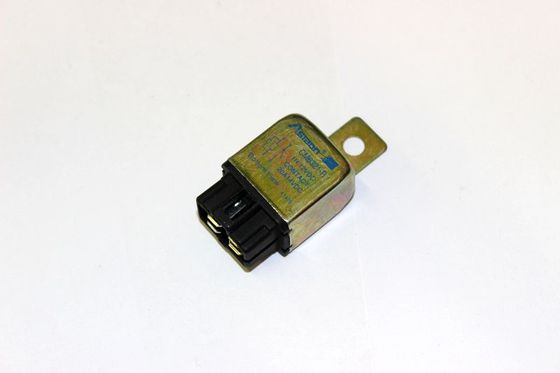

| 32 |  | Реле сигналов поворотов Вес 0.022 кг | 9010-150340 | 568 ₽ | у поставщика 43 шт | |
| — ×2 |  | Винт Вес 0.009 кг | 30006-060025810 | 42 ₽ | у поставщика 13 шт кратно 6 | |

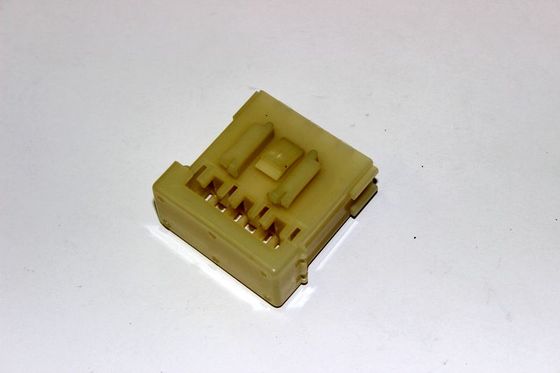

| — |  | Корпус блока предохранителей Вес 0.017 кг | 9010-150603 | 96 ₽ | у поставщика 39 шт | |
| — |  | Кронштейн реле Вес 0.003 кг | 8010-150002 | 42 ₽ | у поставщика 24 шт кратно 6 | |

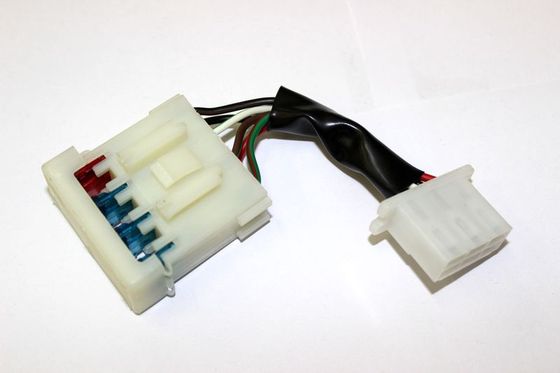

| — |  | Блок предохранителей в сборе Вес 0.051 кг | 9010-150600 | 785 ₽ | у поставщика 41 шт | |

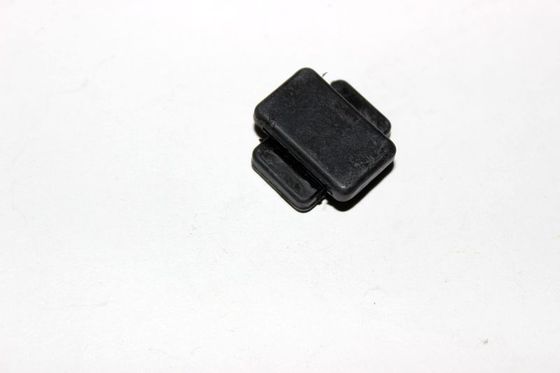

| — |  | Колпачок резиновый Вес 0.013 кг | 901F-000005 | 33 ₽ | у поставщика 26 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
