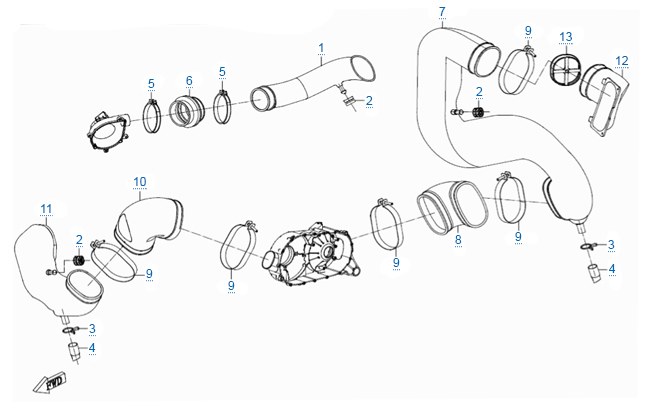

CFMOTO Z10 EPS — Трубки системы вентиляции вариатора
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 |  | Патрубок выпускной сист. охл.вентилятора Вес 0.152 кг | 5BY2-000301 | 310 ₽ | у поставщика 1 шт | |
| 2 ×3 |  | Уплотнитель монтажный Вес 0.004 кг | 5020-031001 | 60 ₽ | у поставщика 136 шт кратно 6 | |
| 3 ×2 | Хомут Вес 0.003 кг | 30601-117010 | 42 ₽ | у поставщика 126 шт кратно 6 | ||
| 4 ×2 | Сливная пробка Вес 0.004 кг | 0180-110005 | 392 ₽ | у поставщика 46 шт | ||
| 5 ×2 |  | Хомут A(50-70) Вес 0.02 кг | 9010-020007 | 349 ₽ | у поставщика 892 шт | |
| 6 |  | Гофра вентиляционная вариатора Вес 0.04 кг | 7000-000302 | 382 ₽ | у поставщика 30 шт | |
| 7 |  | Патрубок впускной сист. охл.вариатора Вес 0.7 кг | 7000-000201 | 2 234 ₽ | у поставщика 25 шт | |
| 8 | Соединитель впускного патрубка вариатора Вес 0.19 кг | 7030-000203 | 1 655 ₽ | у поставщика 84 шт | ||
| 9 ×5 |  | Хомут ф78-101 Вес 0.026 кг | 9010-000105 | 349 ₽ | под заказ | |
| 10 |  | Соединитель патрубка вент. вариатора Вес 0.21 кг | 7000-000204 | 726 ₽ | у поставщика 23 шт | |
| 11 |  | Патрубок выпускной сист. охл.вариатора Вес 0.199 кг | 7000-000202 | 2 572 ₽ | под заказ | |
| 12 | Впускной воздухопровод Вес 0.13 кг | 7000-000205 | 726 ₽ | у поставщика 4 шт | ||

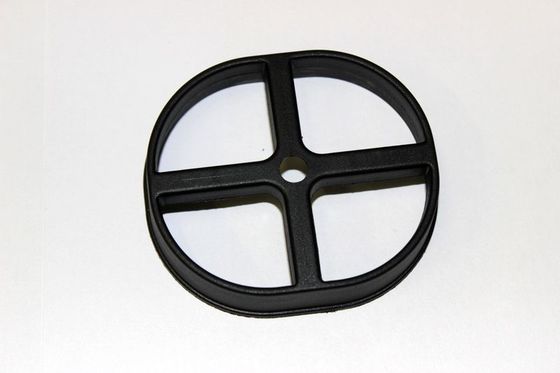

| 13 |  | Вставка фильтрующего элемента Вес 0.013 кг | 7000-000207 | 39 ₽ | у поставщика 13 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
