Каталог › CFMOTO › CFORCE 1000 Mud Version › Рама в сборе

CFORCE 1000 Mud Version — Рама в сборе

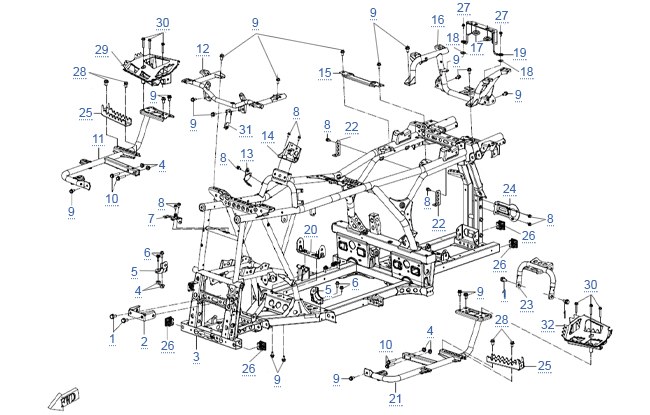

РАМА В СБОРЕ — схема№ 1 · Болт M10x1.25x20№ 1 · Болт M10x1.25x20№ 2 · Кронштейн№ 3 · Рама№ 4 · Гайка M8№ 4 · Гайка M8№ 4 · Гайка M8№ 5 · Кронштейн двигателя передний№ 5 · Кронштейн двигателя передний№ 6 · Болт M8x20№ 6 · Болт M8x20№ 7 · Кронштейн№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 9 · Болт M8X16№ 10 · Болт№ 10 · Болт№ 11 · Каркас подножки правый№ 12 · Кронштейн передний№ 13 · Кронштейн воздушного патрубка№ 14 · Кронштейн корпуса воздушного фильтра передний№ 15 · Кронштейн переднего сиденья№ 16 · Подрамник задний№ 17 · Прокладка батареи аккумуляторной№ 18 · Шайба 6.2x22x2№ 18 · Шайба 6.2x22x2№ 19 · Пластина прижимная АКБ№ 20 · Кронштейн двигателя центральный№ 21 · Каркас подножки левый№ 22 · Кронштейн теплоизоляции№ 22 · Кронштейн теплоизоляции№ 23 · Кронштейн заднего редуктора№ 24 · Кронштейн розетки фаркопа№ 25 · Кронштейн светоотражателя№ 25 · Кронштейн светоотражателя№ 25 · Упор для ног№ 25 · Упор для ног№ 26 · Заглушка№ 26 · Заглушка№ 26 · Заглушка№ 26 · Заглушка№ 27 · Болт M6×22№ 27 · Болт M6×22№ 28 · Болт№ 28 · Болт№ 29 · Упор для ног задний правый№ 30 · Болт№ 30 · Болт№ 31 · Кронштейн№ 32 · Упор для ног задний левый
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Болт M10x1.25x20
Вес 0.1 кг
30006-102020810129 ₽у поставщика 637 шт
2Кронштейн
Вес 0.2 кг
5BWV-030050-50001 002 ₽под заказ
3Рама9AYV-031000-8501-0BP00100 071 ₽у поставщика 11 шт
4Гайка M8
Вес 0.01 кг
30204-08081042 ₽у поставщика 27 шт
5Кронштейн двигателя передний
Вес 0.096 кг
9AWV-030003-8000261 ₽у поставщика 7 шт
6Болт M8x20
Вес 0.016 кг
30006-08002081042 ₽у поставщика 7 шт
7Кронштейн9AYV-030060-8500175 ₽у поставщика 1 шт
9Болт M8X16
Вес 0.01 кг
30006-08001681042 ₽у поставщика 58 шт
10Болт
Вес 0.026 кг
30006-08004581086 ₽у поставщика 36 шт
кратно 6
11Каркас подножки правый9AWV-030200-80034 225 ₽у поставщика 5 шт
12Кронштейн передний9AWV-030400-80012 614 ₽под заказ
у нас 1 шт
13Кронштейн воздушного патрубка
Вес 0.054 кг
9AWV-030090-8002175 ₽у поставщика 4 шт
14Кронштейн корпуса воздушного фильтра передний9AWV-030080-8000480 ₽у поставщика 1 шт
15Кронштейн переднего сиденья9AWV-030005-8000697 ₽под заказ
16Подрамник задний9AWV-030500-80023 747 ₽у поставщика 1 шт
17Прокладка батареи аккумуляторной
Вес 0.004 кг
9010-03000542 ₽под заказ
кратно 6
18Шайба 6.2x22x20180-065206-0000146 ₽у поставщика 49 шт
19Пластина прижимная АКБ
Вес 0.252 кг
9AWV-030060-8001653 ₽под заказ
20Кронштейн двигателя центральный9AWV-030010-8000610 ₽у поставщика 3 шт
21Каркас подножки левый9AWV-030100-80034 225 ₽у поставщика 4 шт
22Кронштейн теплоизоляции
Вес 0.031 кг
9AWA-030001-10000217 ₽у поставщика 2 шт
23Кронштейн заднего редуктора9AWV-030020-8000-0BP002 091 ₽у поставщика 6 шт
24Кронштейн розетки фаркопа9AYV-030050-8500-0BP00392 ₽у поставщика 3 шт
25Кронштейн светоотражателя9AWV-030002-8000-0BP00217 ₽у поставщика 1 шт
25Упор для ног9AYV-030001-8500-0BP00958 ₽под заказ
26Заглушка
Вес 0.016 кг
9AWA-044051305 ₽у поставщика 23 шт
27Болт M6×22
Вес 1.2 кг
30006-06002281046 ₽у поставщика 159 шт
28Болт
Вес 0.01 кг
30006-06001681044 ₽у поставщика 5135 шт
29Упор для ног задний правый9AYV-030020-8500-0BP003 790 ₽у поставщика 9 шт
30Болт
Вес 0.01 кг
30006-06004081046 ₽у поставщика 37 шт
31Кронштейн9AYV-030040-8500261 ₽у поставщика 3 шт
32Упор для ног задний левый9AYV-030010-8500-0BP003 790 ₽у поставщика 8 шт
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
×
