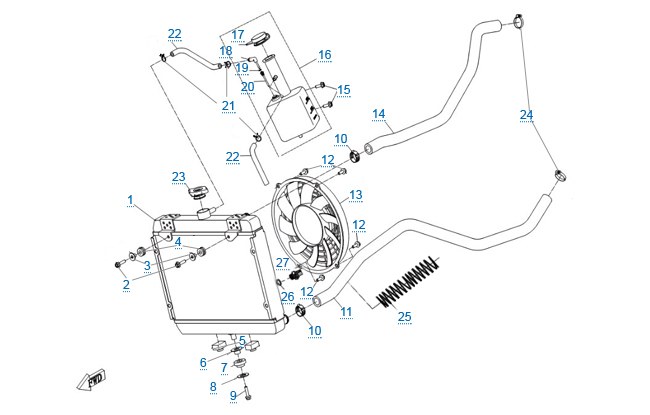

CFORCE 500 HO — Система охлаждения двигателя
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 | Радиатор системы охлаждения (устанавливается с 9010-180003) Вес 1.88 кг | 9010-180100-1000 | 25 746 ₽ | у поставщика 9 шт | ||
| 3 |  | Втулка дистанционная установчная Z6 Вес 0.007 кг | 9060-180029 | 219 ₽ | у поставщика 7 шт кратно 2 | |
| 4 |  | Втулка установочная радиатора верхняя Z6 Вес 0.003 кг | 9060-180027 | 219 ₽ | у поставщика 11 шт кратно 2 | |
| 5 |  | Демпфер радиатора Вес 0.011 кг | 5190-001003 | 44 ₽ | у поставщика 12 шт кратно 6 | |
| 6 |  | Пробка сливная Вес 0.008 кг | 9010-180010 | 86 ₽ | у поставщика 4 шт | |
| 7 |  | Кольцо уплотнительное Вес 0.005 кг | 9010-180004 | 697 ₽ | у поставщика 12 шт кратно 6 | |
| 8 | Шайба Вес 0.01 кг | 30301-060412 | 90 ₽ | у поставщика 100 шт | ||
| 8 |  | Шайба Вес 0.007 кг | 30301-060442 | 20 ₽ | у поставщика 110 шт | |
| 9 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||
| 10 |  | Хомут Вес 0.013 кг | A000-180006 | 212 ₽ | у поставщика 116 шт кратно 6 | |

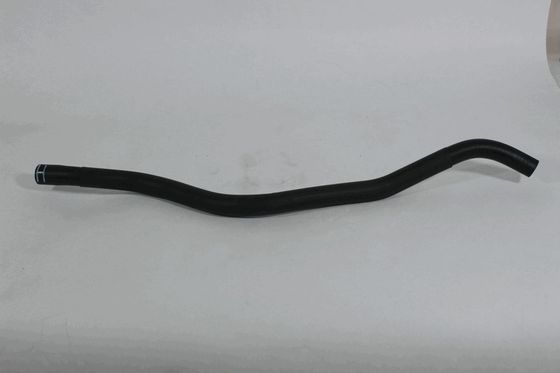

| 11 | Патрубок выпускной системы охлаждения двигателя Вес 0.423 кг | 9CR6-180002 | 3 311 ₽ | у поставщика 9 шт | ||
| 12 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 12 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||

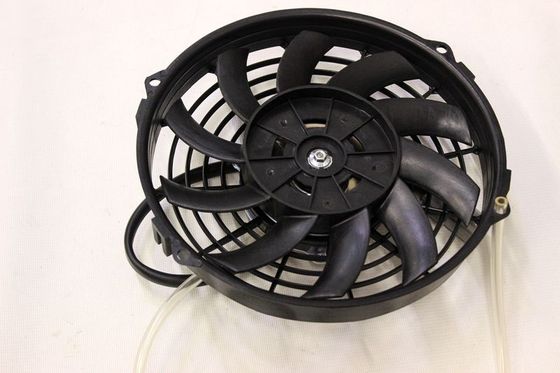

| 13 |  | Вентилятор системы охлаждения (SUMITOMO) Вес 0.941 кг | 9010-180200-40000 | 15 816 ₽ | у поставщика 2 шт | |
| 14 | Патрубок впускной системы охлаждения двигателя Вес 0.36 кг | 9CR6-180003 | 3 352 ₽ | у поставщика 2 шт | ||
| 14 |  | Патрубок впускной системы охлаждения двигателя Вес 0.394 кг | 9CR6-180003-10000 | 2 703 ₽ | у поставщика 15 шт | |
| 15 | Болт M6X20 Вес 0.01 кг | 30006-060020810 | 42 ₽ | у поставщика 29 шт | ||
| 15 | Болт M6x20 | 30006-060020870 | 86 ₽ | у поставщика 11 шт | ||
| 16 |  | Бачок расширительный Вес 0.158 кг | 7030-180900 | 1 872 ₽ | под заказ | |
| 17 |  | Крышка расширительного бачка Вес 0.007 кг | 8010-180023 | 129 ₽ | у поставщика 4 шт | |
| 18 |  | Угольник соединительный расш. бачка Вес 0.002 кг | 8030-180302 | 86 ₽ | у поставщика 13 шт кратно 6 | |
| 19 |  | Хомут А13 Вес 0.001 кг | 30601-113010 | 20 ₽ | у поставщика 86 шт | |
| 20 |  | Трубка внутренняя расш. бачка Вес 0.009 кг | 8010-180028 | 57 ₽ | у поставщика 2 шт | |
| 21 | Хомут пружинный А12 Вес 0.001 кг | 30601-112010 | 42 ₽ | у поставщика 29 шт кратно 6 | ||

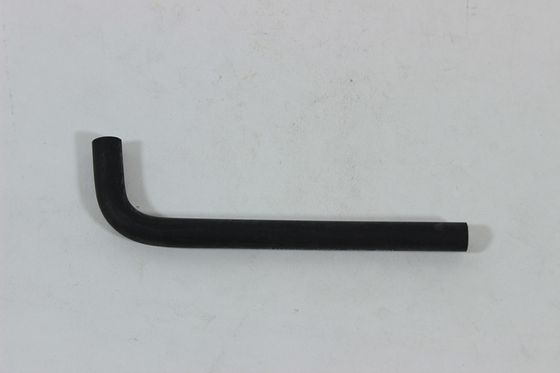

| 22 |  | Шланг расширительного бачка Вес 0.02 кг | 9CR6-180001 | 175 ₽ | у поставщика 1 шт | |
| 23 |  | Крышка радиатора охлаждения Вес 0.038 кг | 8010-180024 | 741 ₽ | у поставщика 1 шт | |
| 24 | Хомут Вес 0.03 кг | 9010-180007 | 261 ₽ | у поставщика 45 шт | ||
| 25 |  | Пружина патрубка системы охлаждения Вес 0.115 кг | 0180-023005-0050 | 392 ₽ | у поставщика 7 шт | |
| 26 |  | Шайба резиновая Вес 0.001 кг | 6050-180006 | 86 ₽ | у поставщика 22 шт | |
| 27 |  | Датчик включения вентилятора Вес 0.033 кг | 7020-150600 | 1 831 ₽ | у поставщика 209 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
