CFORCE 500 HO — Топливная система

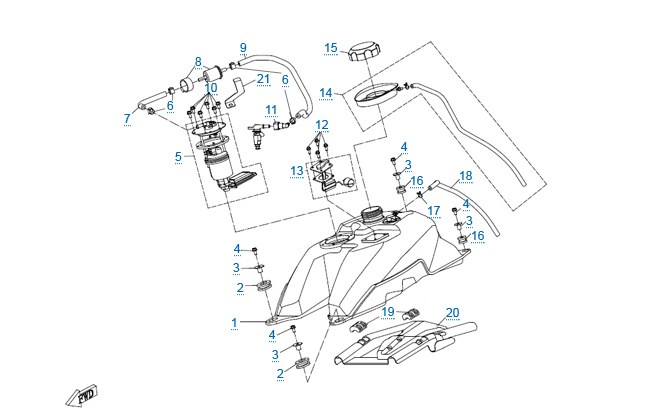

Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|

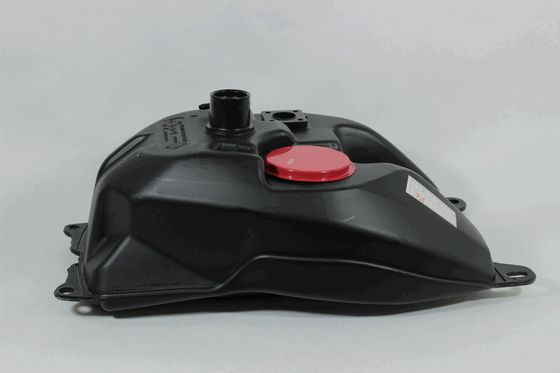

| 1 |  | Топливный бак Вес 3.5 кг | 9CR6-120100-10000 | 23 481 ₽ | у поставщика 4 шт | |
| 2 |  | Подушка топливного бака, передняя Вес 0.011 кг | 9010-120006 | 86 ₽ | под заказ | |
| 3 |  | Втулка Вес 0.008 кг | 9010-120310 | 86 ₽ | у поставщика 15 шт | |
| 4 |  | Болт M6X30 Вес 0.01 кг | 30006-060030810 | 42 ₽ | под заказ у нас 9 шт кратно 6 | |
| 4 |  | Болт М6х30 Вес 0.01 кг | 30006-060030840 | 42 ₽ | у поставщика 133 шт | |
| 5 |  | Топливный насос Вес 0.523 кг | 901F-150900-10000 | 12 547 ₽ | у поставщика 11 шт | |
| 6 |  | Хомут φ16.6A Вес 0.003 кг | 7020-120006 | 131 ₽ | у поставщика 39 шт | |

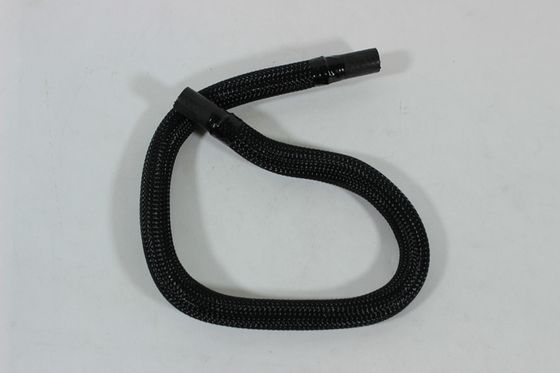

| 7 |  | Шланг топливный, высокого давления Вес 0.02 кг | 9CR6-120210 | 960 ₽ | у поставщика 1 шт | |
| 7 | Шланг топливный высокого давления 1 Вес 0.019 кг | 9CR6-120210-00001 | 917 ₽ | у поставщика 35 шт | ||
| 8 |  | Фильтр топливный Вес 0.059 кг | 6090-120220 | 1 446 ₽ | у поставщика 91 шт | |

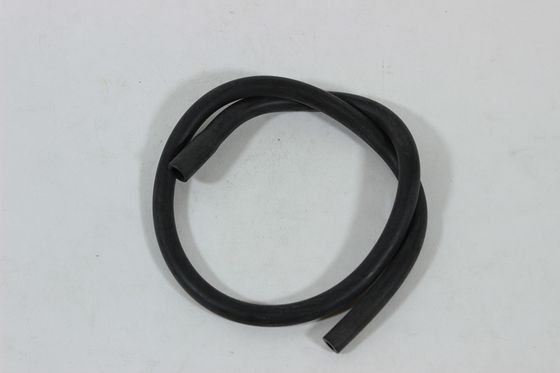

| 9 |  | Шланг топливный Вес 0.122 кг | 9CR6-120220 | 4 139 ₽ | у поставщика 2 шт | |
| 9 | Шланг топливный высокого давления 2 Вес 0.118 кг | 9DS#-120220-6000 | 3 835 ₽ | у поставщика 18 шт | ||
| 10 |  | Болт М5х14 Вес 0.004 кг | 30006-050014840 | 44 ₽ | у поставщика 1 шт | |
| 11 |  | Коннектор топливный Вес 0.007 кг | 6090-120210 | 483 ₽ | у поставщика 1339 шт у нас -1 шт | |
| 12 |  | Болт M6x10 Вес 0.006 кг | 30006-060010840 | 57 ₽ | у поставщика 95 шт | |

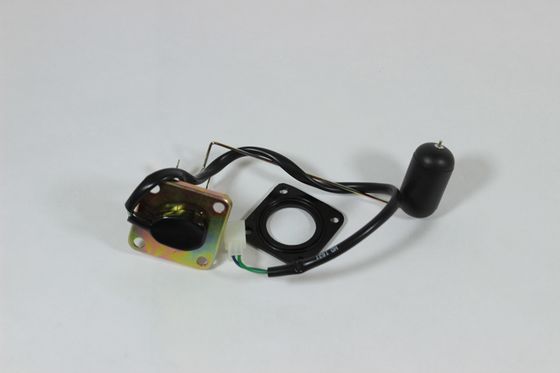

| 13 |  | Датчик топливный Вес 0.104 кг | 9CR6-170200 | 826 ₽ | у поставщика 3 шт | |

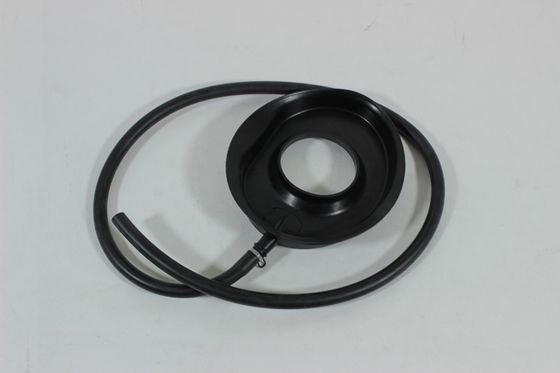

| 14 | Тарелка дренажная Вес 0.075 кг | 9CR6-120200 | 785 ₽ | у поставщика 2 шт | ||
| 14 |  | Накладка топливозаправочной горловины Вес 0.141 кг | 9CR6-120200-00001 | 1 351 ₽ | под заказ | |
| 15 |  | Крышка топливного бака (с клапаном) Внешняя резьба Вес 0.105 кг | 9CR6-120300 | 1 438 ₽ | у поставщика 9 шт | |
| 15 |  | Крышка топливного бака (без клапана) Вес 0.083 кг | 7030-120060 | 741 ₽ | у поставщика 3 шт у нас 1 шт | |
| 16 |  | Подушка топливного бака, задняя Вес 0.005 кг | 9010-120007 | 42 ₽ | у поставщика 5 шт | |
| 17 |  | Хомут А13 Вес 0.001 кг | 30601-113010 | 20 ₽ | у поставщика 86 шт | |

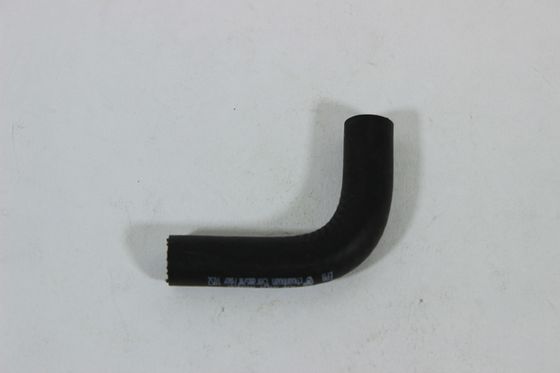

| 18 |  | Трубка топливного бака Вес 0.064 кг | 9CR6-120001 | 1 872 ₽ | у поставщика 21 шт | |
| 19 | Подушка Вес 0.01 кг | 9010-120005 | 129 ₽ | у поставщика 4 шт | ||
| 20 |  | Защита топливного бака, нижняя Вес 0.338 кг | 9CR6-044011 | 1 655 ₽ | под заказ | |
| 20 |  | Защита топливного бака, нижняя Вес 0.289 кг | 9CR6-044011-20000 | 1 133 ₽ | под заказ | |

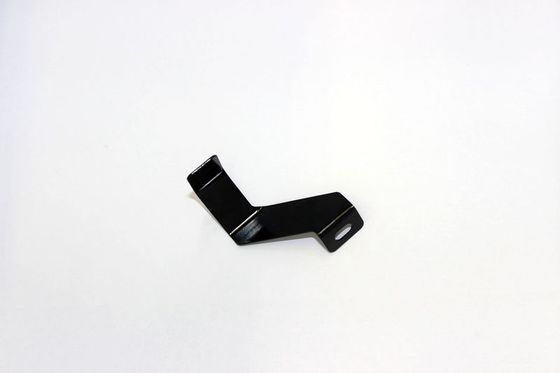

| 21 |  | Пластина Вес 0.014 кг | 9CR6-120002 | 21 ₽ | у поставщика 1 шт | |

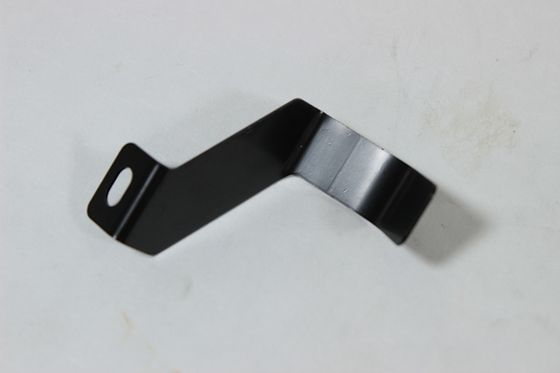

| 21 |  | Пластина Вес 0.017 кг | 9CR6-120002-00001 | 131 ₽ | у поставщика 8 шт |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
