Каталог › CFMOTO › ZFORCE Z10 EPS › Механизм переключения передач

ZFORCE Z10 EPS — Механизм переключения передач

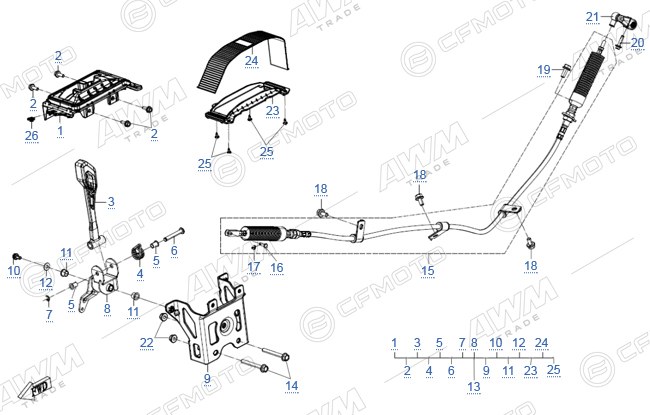

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ — схема№ 1 · Облицовка селектора переключения передач№ 1 · Облицовка селектора переключения передач№ 2 · Болт№ 2 · Болт№ 2 · Болт№ 2 · Болт№ 3 · Рычаг переключения передач№ 3 · Рычаг переключения передач№ 4 · Возвратная пружина селектора КПП (кручения)№ 4 · Возвратная пружина селектора КПП (кручения)№ 5 · Втулка№ 5 · Втулка№ 5 · Втулка№ 6 · Штифт крепления селектора КПП№ 6 · Штифт крепления селектора КПП№ 7 · Кольцо стопорное пружинное№ 7 · Кольцо стопорное пружинное№ 8 · Кронштейн селектора переключения передач№ 8 · Кронштейн селектора переключения передач№ 9 · Кронштейн механизма переключения КПП№ 9 · Кронштейн механизма переключения КПП№ 11 · Втулка№ 11 · Втулка№ 11 · Втулка№ 12 · Шайба№ 12 · Шайба№ 13 · Механизм переключения передач№ 14 · Болт M10x1.25x65№ 15 · Трос КПП№ 16 · Ось механизма переключения передач№ 17 · Шплинт№ 18 · Болт M8X16№ 18 · Болт M8X16№ 18 · Болт M8X16№ 19 · Болт M8x20№ 20 · Болт M6X22№ 21 · Рычаг механизма переключения№ 22 · Гайка M10x1.25№ 23 · Облицовка селектора переключения передач№ 23 · Облицовка селектора переключения передач№ 24 · Декоративная накладка панели переключателя передач№ 24 · Декоративная накладка панели переключателя передач№ 25 · Саморез ST4.8×13№ 25 · Саморез ST4.8×13№ 25 · Саморез ST4.8×13№ 26 · Гайка закладная М5
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
№ДетальАртикулЦенаНаличие
1Облицовка селектора переключения передач5GYV-321002-1001872 ₽у поставщика 1 шт
2Болт
Вес 0.01 кг
30006-06001681044 ₽у поставщика 5135 шт
3Рычаг переключения передач5GYV-320010-10002 832 ₽у поставщика 3 шт
4Возвратная пружина селектора КПП (кручения)5GYV-321001-100086 ₽у поставщика 3 шт
5Втулка
Вес 0.001 кг
9010-32000986 ₽у поставщика 11 шт
6Штифт крепления селектора КПП5GYV-321003-100086 ₽у поставщика 3 шт
7Кольцо стопорное пружинное
Вес 0.001 кг
30802-0060531 ₽у поставщика 34 шт
кратно 6
8Кронштейн селектора переключения передач5GYV-321020-1000698 ₽у поставщика 2 шт
9Кронштейн механизма переключения КПП5GYV-321030-10012 134 ₽у поставщика 2 шт
11Втулка
Вес 0.001 кг
9CR6-32100320 ₽у поставщика 12 шт
12Шайба30309-06090043 ₽у поставщика 101 шт
13Механизм переключения передач5GYV-321000-10017 493 ₽у поставщика 2 шт
14Болт M10x1.25x65
Вес 0.052 кг
30006-102065810131 ₽у поставщика 20 шт
кратно 6
15Трос КПП5GYV-320100-10003 310 ₽у поставщика 1 шт
16Ось механизма переключения передач
Вес 0.004 кг
30904-060161044 ₽у поставщика 12 шт
кратно 6
17Шплинт30903-016161046 ₽у поставщика 2 шт
18Болт M8X16
Вес 0.01 кг
30006-08001681042 ₽у поставщика 58 шт
19Болт M8x20
Вес 0.016 кг
30006-08002081042 ₽у поставщика 7 шт
20Болт M6X22
Вес 0.006 кг
0010-080013-001042 ₽у поставщика 15 шт
21Рычаг механизма переключения
Вес 0.086 кг
9010-320200-1000547 ₽под заказ
22Гайка M10x1.25
Вес 0.013 кг
30204-10281086 ₽у поставщика 532 шт
у нас 2 шт
кратно 6
23Облицовка селектора переключения передач5GYV-321004-1000306 ₽у поставщика 3 шт
24Декоративная накладка панели переключателя передач5GYV-321000-1001-20218 ₽у поставщика 6 шт
25Саморез ST4.8×13
Вес 32.4 кг
30110-48113001090 ₽у поставщика 148 шт
26Гайка закладная М56KM#-040081-8000-M146 ₽под заказ
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
×
