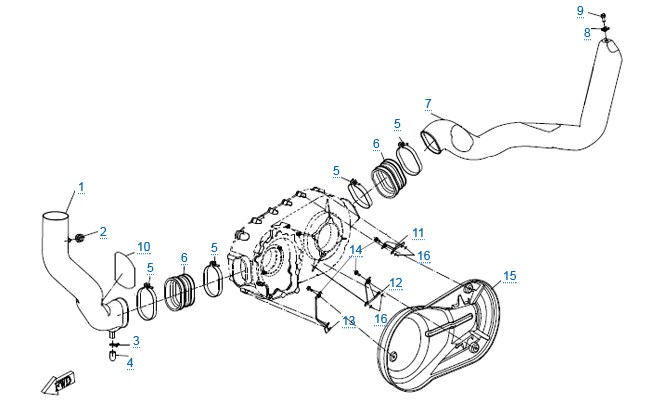

CF500-2A — Трубки системы вентиляции вариатора (2014)
Наведите или нажмите на номер — подсветится строка в таблице. Нажмите на схему, чтобы увеличить. Номер на схеме = номер в таблице.
| № | Деталь | Артикул | Цена | Наличие | ||
|---|---|---|---|---|---|---|
| 1 | Патрубок впускной системы охлаждения Вес 0.61 кг | 9010-000102 | 3 659 ₽ | у поставщика 5 шт | ||
| 2 |  | Уплотнитель фары Вес 0.001 кг | 9010-160101 | 42 ₽ | под заказ кратно 6 | |
| 3 | Хомут Вес 0.003 кг | 30601-117010 | 42 ₽ | у поставщика 126 шт кратно 6 | ||
| 4 | Сливная пробка Вес 0.004 кг | 0180-110005 | 392 ₽ | у поставщика 46 шт | ||
| 5 |  | Хомут ф78-101 Вес 0.026 кг | 9010-000105 | 349 ₽ | под заказ | |
| 6 |  | Гофра впускная системы охлаждения вариатора Вес 0.087 кг | 9010-000101 | 521 ₽ | у поставщика 11 шт у нас 1 шт | |
| 7 |  | Патрубок охлаждения Вес 0.688 кг | 901B-000103 | 4 007 ₽ | у поставщика 2 шт | |
| 8 |  | Гайка М6 Вес 0.004 кг | 8030-040800-00001 | 44 ₽ | у поставщика 164 шт кратно 6 | |
| 9 | Болт Вес 0.01 кг | 30006-060016810 | 44 ₽ | у поставщика 5135 шт | ||
| 9 | Болт M6x16 Вес 0.008 кг | 30006-060016870 | 46 ₽ | у поставщика 181 шт | ||

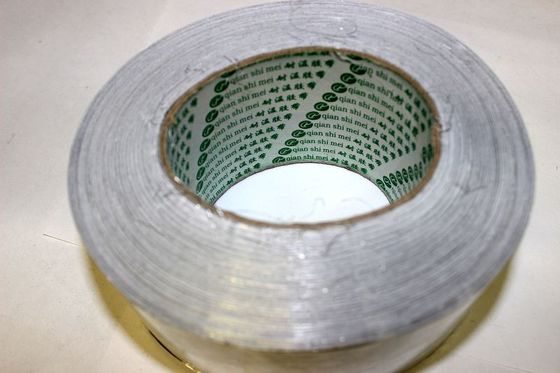

| 10 | Бумага для теплоизоляции Вес 0.3 кг | TFQ004 | 436 ₽ | у поставщика 62 шт | ||
| 10 |  | Теплоизоляционная накладка патрубка вентиляции вариатора Вес 1.092 кг | TFQ001 | 3 914 ₽ | у поставщика 25 шт | |

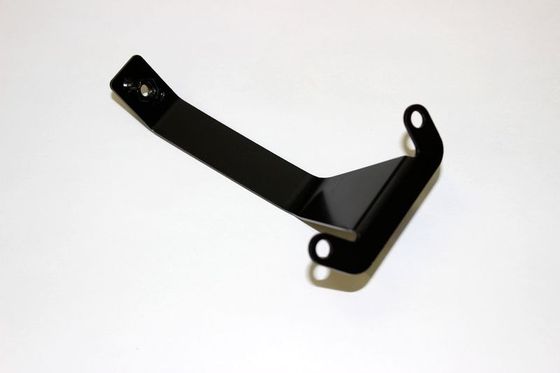

| 11 | Кронштейн защитного кожуха, задний, верхний Вес 0.051 кг | 9010-000110 | 263 ₽ | у поставщика 12 шт | ||

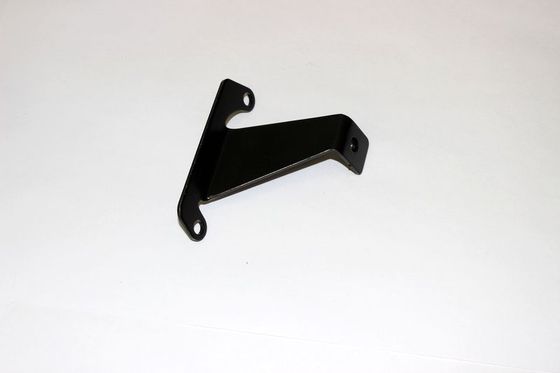

| 12 |  | Кронштейн защитного кожуха, задний, нижний Вес 0.051 кг | 9010-000120 | 263 ₽ | у поставщика 5 шт | |
| 13 |  | Кронштейн защитного кожуха, передний Вес 0.071 кг | 9010-000130 | 434 ₽ | у поставщика 5 шт | |
| 14 | Болт М6х12 | 30006-060012870 | 46 ₽ | у поставщика 523 шт у нас 1 шт | ||

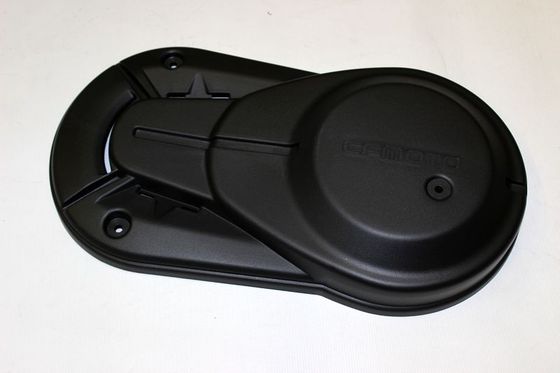

| 15 |  | Кожух защитный Вес 0.404 кг | 9050-040043 | 1 701 ₽ | под заказ | |
| 16 |  | Шайба Вес 0.001 кг | 30303-060112 | 46 ₽ | у поставщика 1110 шт кратно 6 | |
| 16 |  | Гровер Вес 0.001 кг | 30303-060142 | 42 ₽ | у поставщика 620 шт кратно 10 |
Цены — рекомендованные розничные производителя. «У поставщика» — остаток на складе дистрибьютора на 17.10.2026, поставка под заказ 3–10 дней; «у нас» — есть в Мотоцентре. ×N у номера — сколько таких деталей стоит на узле.
