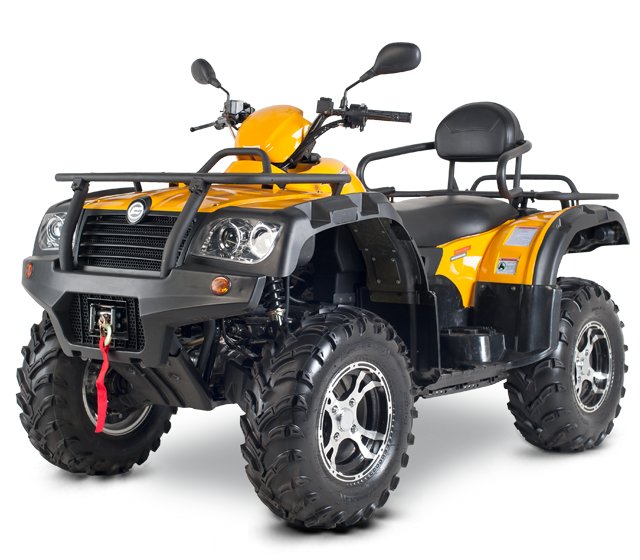

CF500-2A
Квадроциклы (ATV) · узлов 40, позиций 827 · двигатель CF188
Узлы (по схемам)

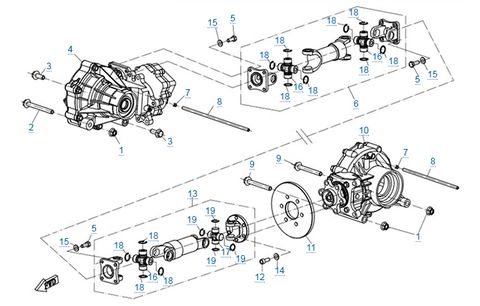

Передний редуктор
67 поз.

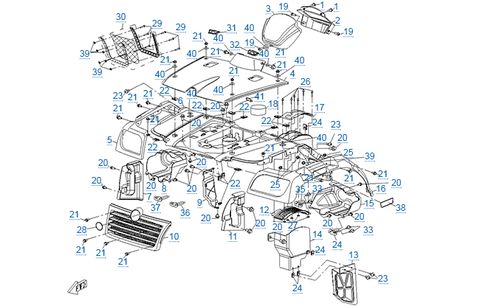

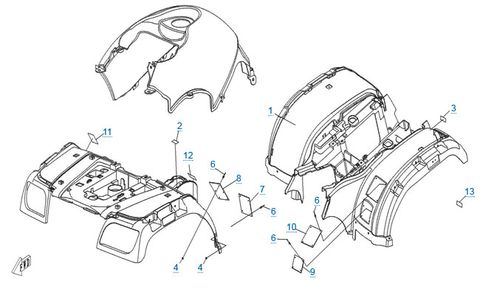

Пластиковые детали 1
71 поз.

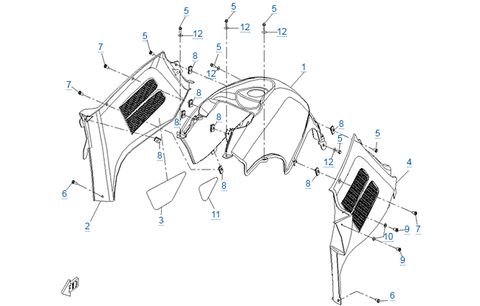

Пластиковые детали 3
18 поз.

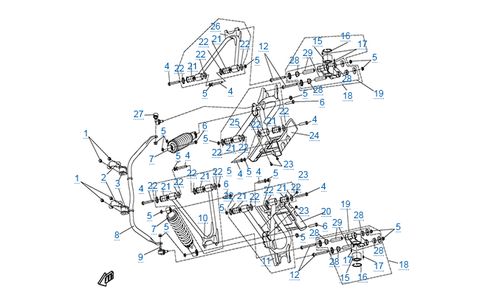

Задняя подвеска
36 поз.

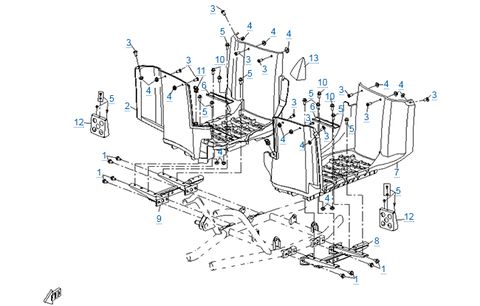

Пластиковые детали 2
17 поз.

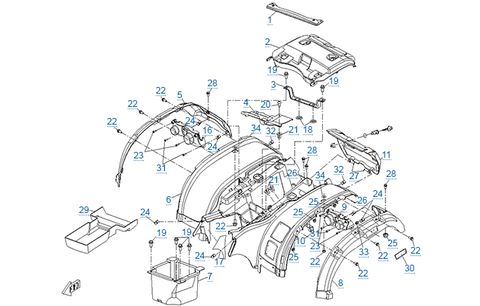

Пластиковые детали 4
38 поз.

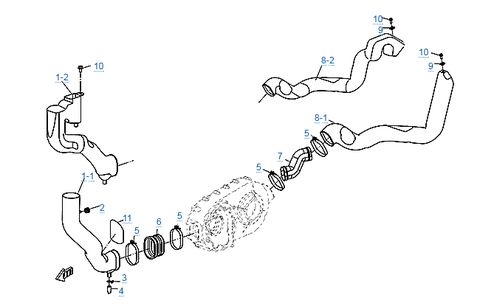

Трубки системы вентиляции вариатора
14 поз.

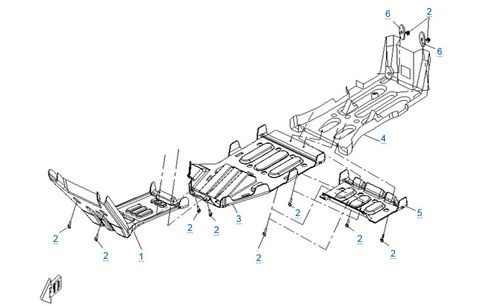

Пластиковая защита днища
8 поз.

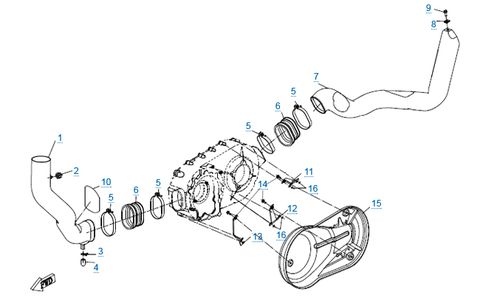

Трубки системы вентиляции вариатора (2014)
19 поз.

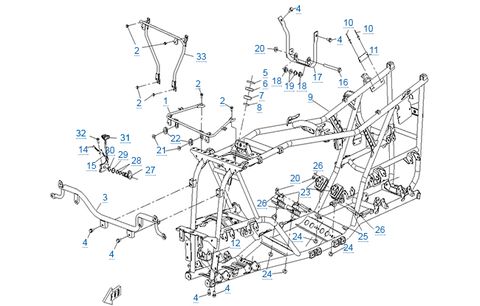

Рама в сборе
26 поз.

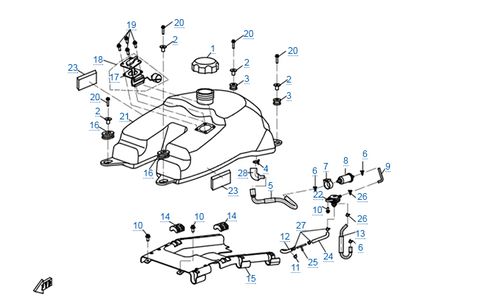

Топливная система
28 поз.

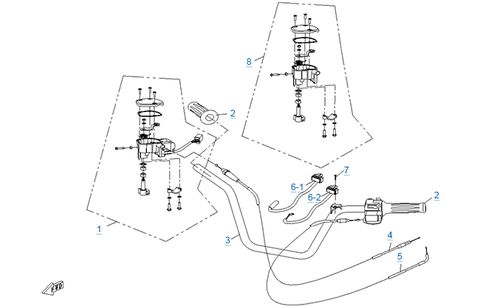

Детали руля 2
9 поз.
Внешние световые приборы 3
13 поз.

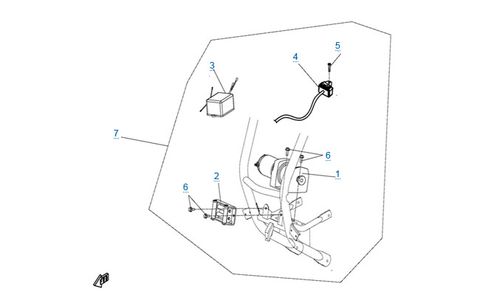

Лебедка в сборе
6 поз.

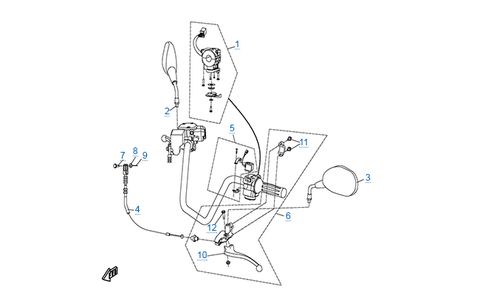

Детали руля 1
15 поз.
Расположение стикеров(2013)
4 поз.

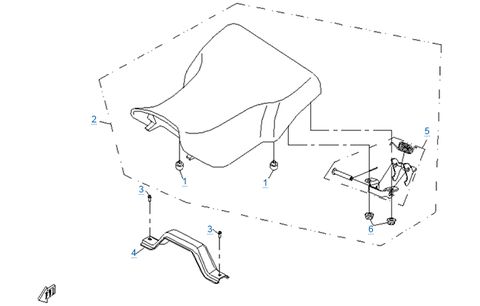

Сиденье в сборе
7 поз.

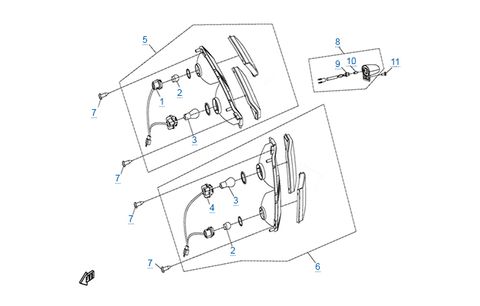

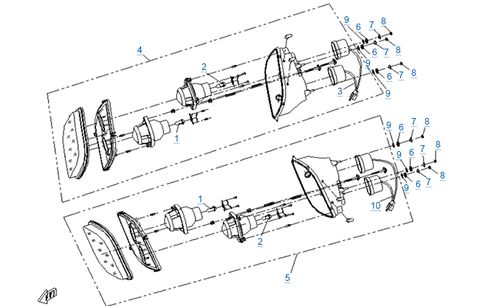

Внешние световые приборы 1
10 поз.

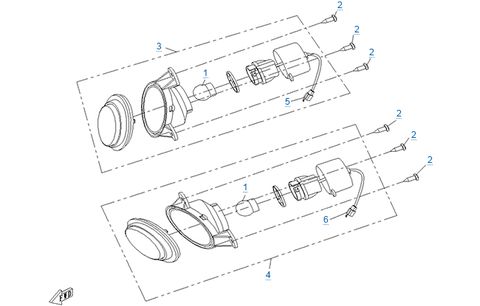

Внешние световые приборы 2
6 поз.

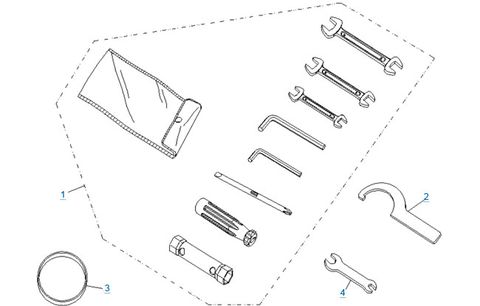

Инструмент
3 поз.

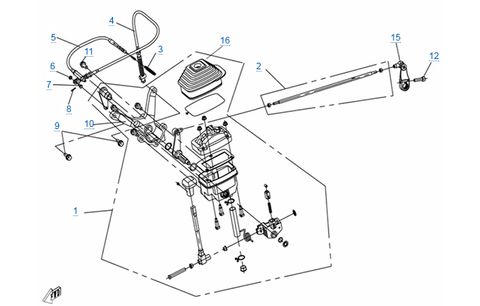

Механизм переключения передач
18 поз.

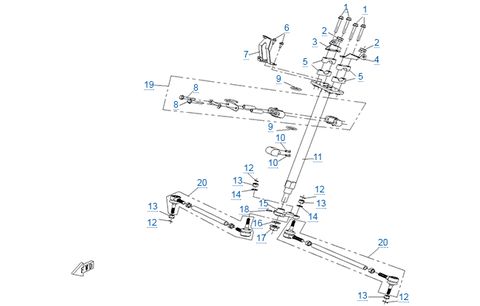

Рулевое управление
19 поз.

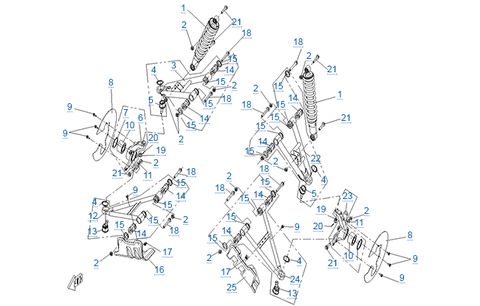

Передняя подвеска
25 поз.

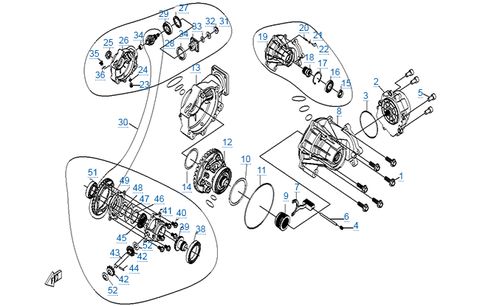

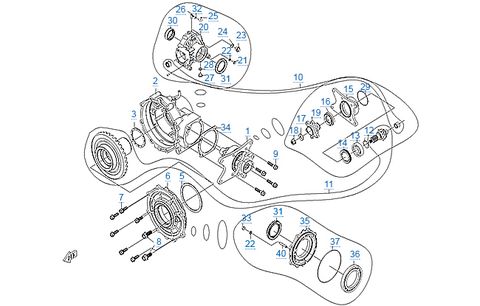

Задний редуктор
50 поз.

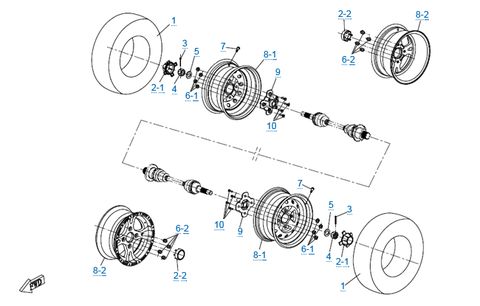

Задние колеса (c 2014)
16 поз.

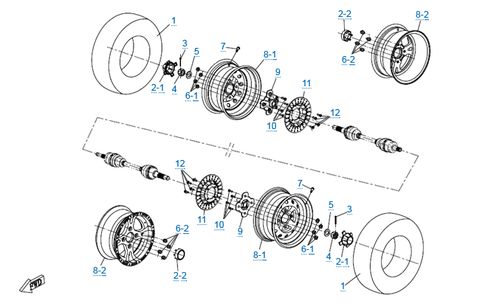

Передние колеса (c 2014)
18 поз.

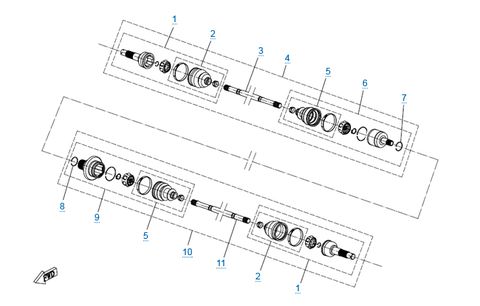

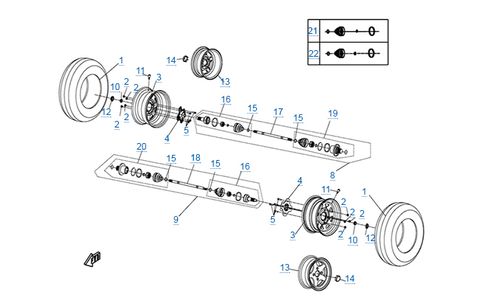

Задний привод в сборе
17 поз.

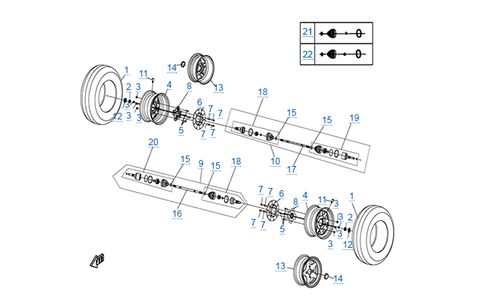

Передний привод в сборе
19 поз.

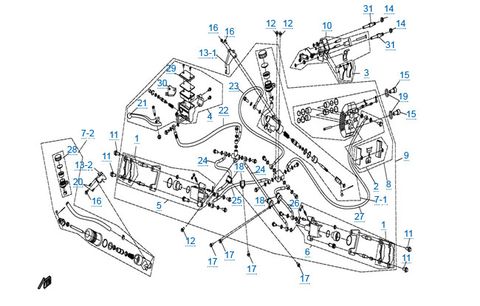

Тормозная система
34 поз.

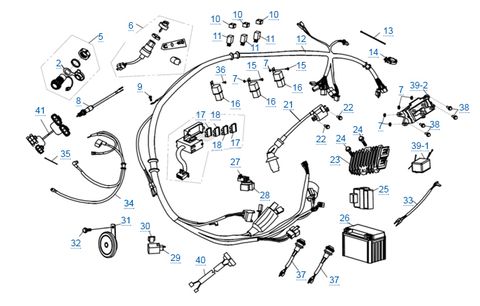

Электрическая система
39 поз.

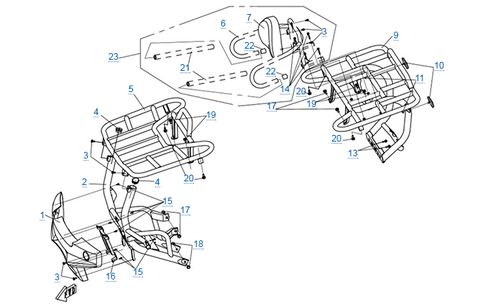

Багажные платформы и бампер
20 поз.
Воздушный фильтр
15 поз.

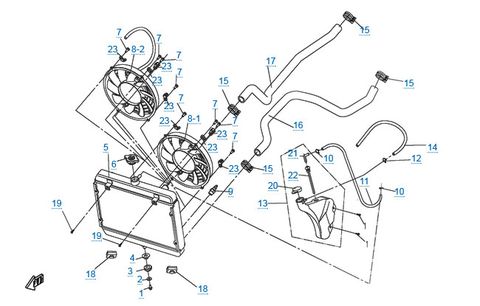

Система охлаждения двигателя
27 поз.
Задний привод в сборе (2014)
9 поз.

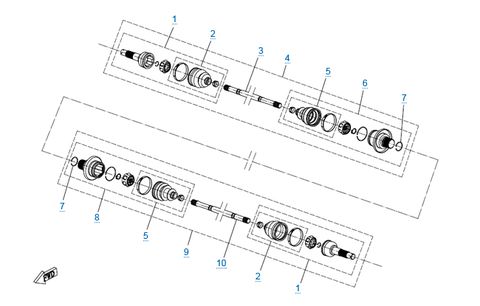

Передний привод в сборе (2014)
11 поз.

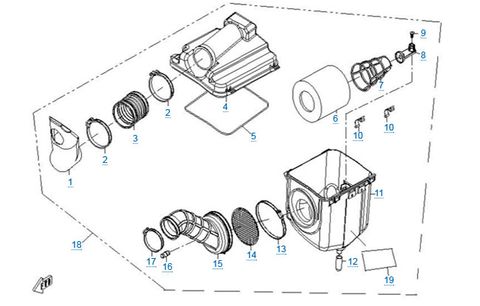

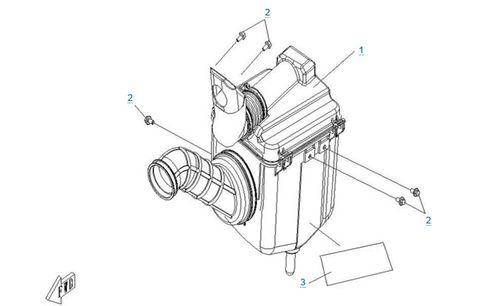

Воздушный фильтр в сборе
3 поз.

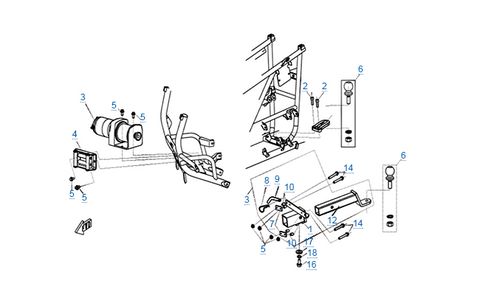

Лебедка и сцепное устройство
9 поз.
Трансмиссия
19 поз.

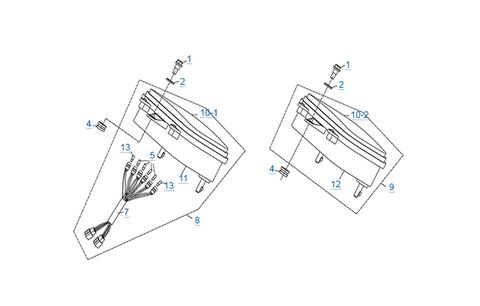

Панель приборов
12 поз.

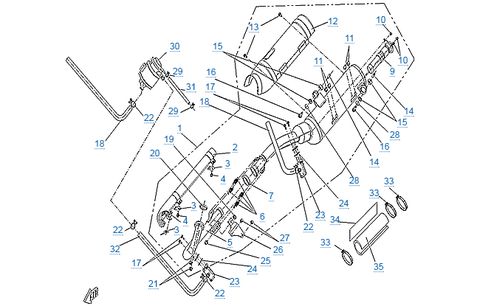

Система выпуска
32 поз.
Двигатель CF188 · 27 узлов · отдельной страницей
Сцепление и вариатор в сборе
13 поз.
Ведомый шкив вариатора
18 поз.
Картер в сборе
4 поз.
Цилиндр и головка цилиндра в сборе
2 поз.
Ведущий шкив вариатора
13 поз.
Масляный насос
17 поз.
Карбюратор
24 поз.
Система газораспределения
7 поз.
Механизм торможения двигателя
5 поз.
Коленчатый вал-поршень-балансировочный вал
12 поз.
Кпп 2
20 поз.
Кпп 1
31 поз.
Декоративная крышка 2
5 поз.
Декоративная крышка 1
4 поз.
Магнето в сборе
3 поз.
Сцепление
13 поз.
Стартер
14 поз.
Ручной стартер
17 поз.
Цилиндр
16 поз.
Головка цилиндра
32 поз.
Корпус вариатора
30 поз.
Крышка картера
16 поз.
Водяной насос
20 поз.
Правая половина картера
23 поз.
Кпп 3
35 поз.
Левая половина картера
27 поз.
Крышка головки цилиндра
18 поз.
